PKC7300 高频电流探头在开关电源瞬态测试中的应用方案

一、应用背景

在现代电力电子领域，特别是高频开关电源设计中，性能测试和动态行为分析成为研发和质量控制的重要环节。传统的钳式电流探头如带宽DC~3MHz的产品，虽然适用于工频/低频场景（如UPS、电力系统），但在面对高频快速脉冲的测量需求时，无法准确反映真实波形，会导致电流峰值低估、上升沿钝化、频率响应非线性。因此，在电源开关频率为数百kHz至几MHz的系统中，需要一种既能覆盖直流又具备高频响应的探头，PKC7300高频电流探头由此应运而生。

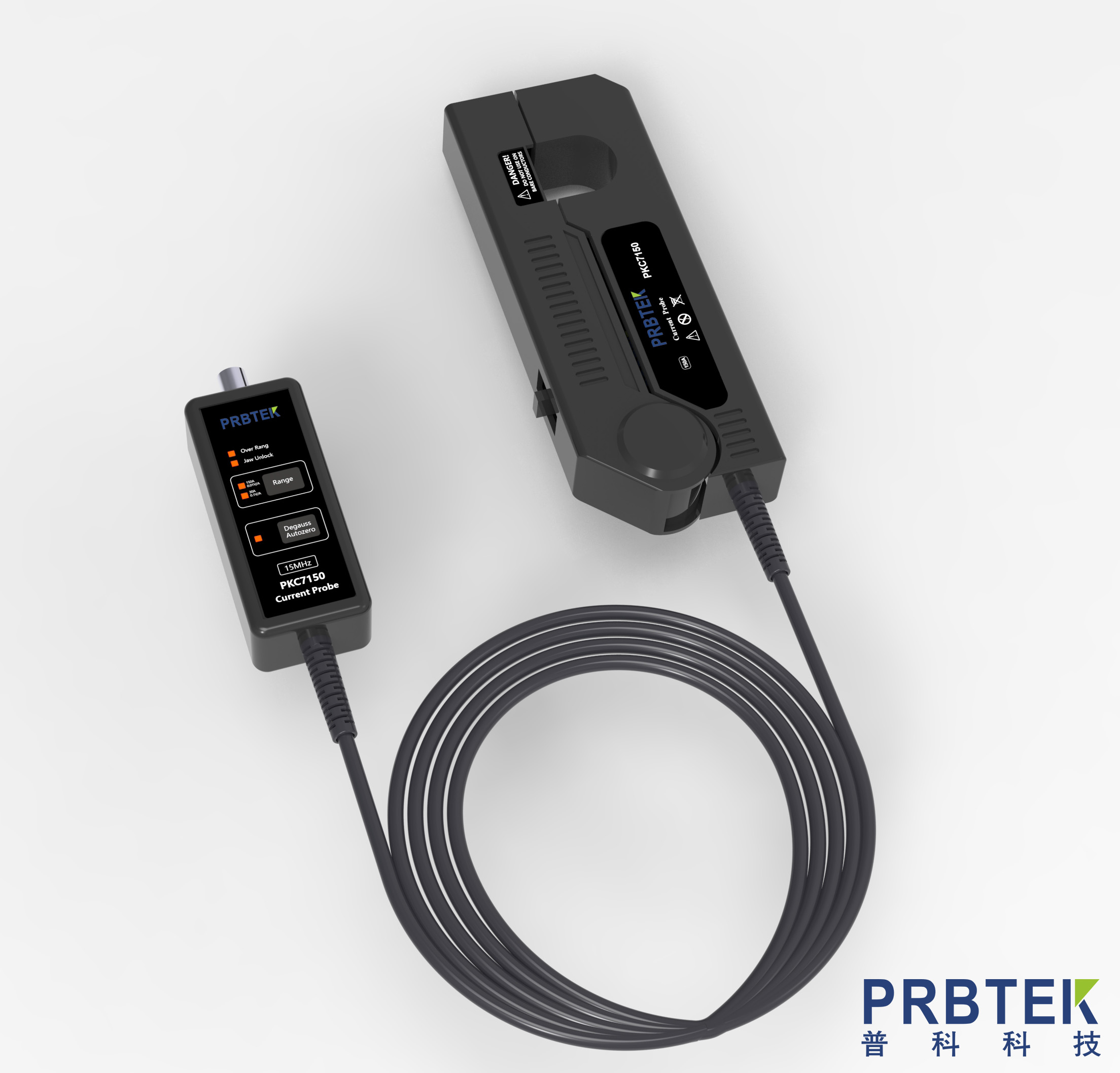

二、PKC7300 高频电流探头性能优势

1.高频测试的性价比之选

PKC7300电流探头带宽为DC 8MHz，上升时间≤44ns，与更高频的电流探头相比，PKC7300电流探头的性价比更高，能够稳定、精准地捕捉1~5 MHz范围内的高di/dt电流变化，避免了多余噪声或成本浪费。

2.高电流与高精度的平衡

PKC7300支持300Arms连续电流和500Apk峰值电流，适合于中大功率开关电源测试，如电机驱动、工业变频器、服务器电源等。同时，保持了50A:10mA 、300A:100mA级分辨率，在大电流下也能观测细微纹波和瞬态变化，是一种兼容高电流与高精度的理想探头。

3.稳定的动态捕捉能力

在延迟和滤波设计方面，PKC7300不易受高速噪声干扰，有助于真实反映电流过渡过程中的波形，不易因高频探头的微振荡或伪迹干扰测试结果。在需要分析环路补偿、短路保护响应时间、过电流斜率控制等应用中，PKC7300能够提供更稳定可靠的动态捕捉能力。

三、操作步骤与注意事项

1. 操作步骤

示波器设置：通道阻抗设为1 MΩ，带宽限制关闭，采样率不低于1 GSa/s；

电流探头准备：连接好usb接口，检查接口稳定性，选择30 A或300 A档位，进行自动去磁（DEGAUSS）+零点校准；

将PKC7300钳住目标电感或MOSFET的引出线，注意中心位置以减小偏移；

捕捉波形后启用示波器测量功能，查看电流最大值、上升时间、峰值等关键参数。

2. 注意事项

避免钳位饱和，注意峰值不超过300 A rms / 500 A pk；

注意探头插头锁紧，避免松动造成漂移；

测试前预热1~2分钟，确保内部磁环状态稳定；

避免与大功率变压器电磁干扰重合。

四、预期效果

1.提升动态测试准确性

通过高带宽、快响应的电流采集能力，PKC7300能精准捕捉开关电源在启动、突变、短路等极端条件下的电流瞬态波形，有效避免传统探头丢失尖峰数据、误判响应特性的问题，提升动态测试的真实性和工程参考价值。

2.加快产品研发进度

借助高精度、非侵入式的电流测量手段，研发人员可快速验证控制策略、调试补偿网络，及时发现异常设计或器件选型问题，减少调试周期，提高产品迭代效率，缩短研发上市时间。

3.保障系统安全稳定

通过可靠地监测高di/dt电流事件，辅助工程师准确设置过流保护、电流限幅等关键参数，避免器件过载或保护误动作，提高系统抗干扰能力和安全运行水平，降低因电流异常引发的系统故障风险。
