PKDV5151高压差分探头在开关电源MOS管电压测试中的应用方案

一、应用场景背景

开关电源作为电子设备的“心脏”，其稳定性与可靠性直接决定设备性能。在开关电源研发与调试阶段，MOS管作为核心功率器件，其漏源电压（Vds）和栅源电压（Vgs）的动态特性是关键测试指标——Vds在开关过程中会产生高压脉冲（通常为数百伏至 1500V），Vgs则为低压驱动信号（约10-20V），两者均为差分信号，且需在浮地环境下测量。普通单端探头因接地限制无法满足浮地测试需求，低压探头又难以承受高压冲击，而PKDV5151高压差分探头凭借其精准的高压测量能力与浮地特性，成为该场景的理想选择。

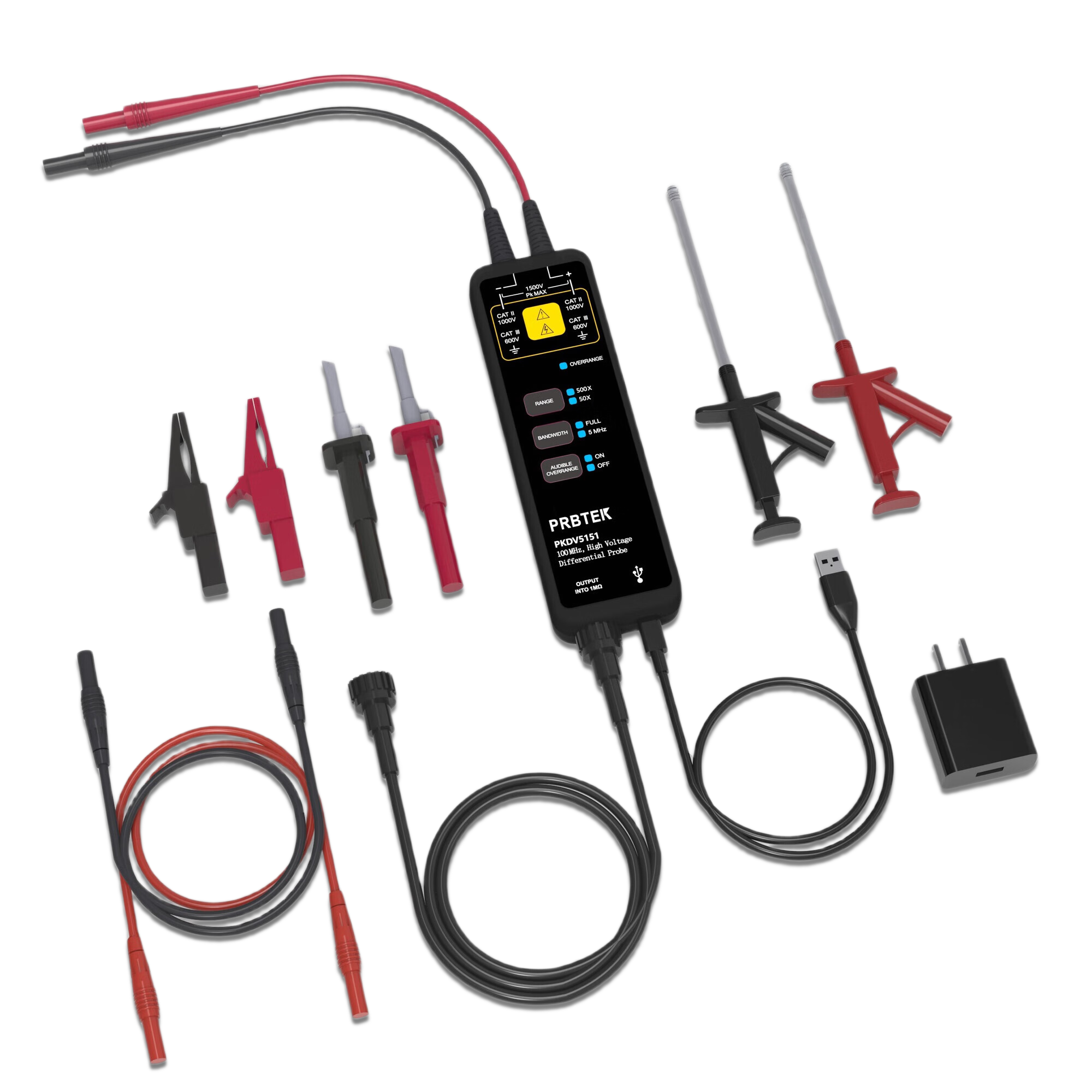

二、PKDV5151 探头适配优势

1.量程与精度匹配

PKDV5151支持50X/500X 双量程切换，500X量程下最大输入差分电压达±1500V，可覆盖开关电源MOS管Vds的高压范围；50X量程则适配Vgs的低压测量，±2%的精度能准确捕捉电压波形的细节（如尖峰、振荡）。

2.高频响应能力

100MHz 带宽与≤3.5ns的上升时间，可精准还原MOS管开关瞬间（纳秒级）的电压变化，避免高频信号失真，满足开关电源高频化（如600kHz以上）的测试需求。

3.浮地与抗干扰设计

具备浮地测量特性，无需与被测电路共地，解决了开关电源初级与次级隔离带来的接地难题；差分输入阻抗达10MΩ/2pF，共模抑制比在 100KHz时＞60dB，可有效滤除电网、散热风扇等带来的共模干扰。

三、具体测试流程

（一）测试准备

1.设备连接

输出端：将探头BNC线连接至示波器，确保BNC端子可靠接地；

输入端：根据测试点选择夹具；

电源：使用标配USB 5V/2A 适配器供电，确保绿色电源指示灯亮起。

2.参数预设

预估电压：Vds约800V（选500X量程），Vgs约15V（选50X量程）；

示波器设置：衰减比与探头一致（500X或50X），时基调整至100ns/div（捕捉开关瞬间波形），灵敏度设为100V/div（Vds）或1V/div（Vgs）。

（二）测试执行

1.安全操作

测量前关闭开关电源，待电容放电完成后连接探头夹具；

开启电源时先接通探头电源，再启动开关电源，避免瞬间高压冲击。

2.波形采集

记录Vds 波形：观察开关导通 / 关断时的电压尖峰（需≤1200V，避免 MOS 管过压损坏）、振荡次数（需≤2 次，确保 EMI 达标）；

记录Vgs 波形：检查驱动电压是否稳定（如 12V±0.5V），上升 / 下降时间是否匹配 MOS 管手册要求（如≤100ns）。

3.干扰控制

将输入线双绞处理（减少电磁耦合），探头主体远离变压器、电感等强磁部件，必要时开启5MHz 带宽限制（滤除＞5MHz 的噪声）。

（三）测试收尾

先关闭开关电源，等待10s 确保电容放电后，断开探头与 MOS 管的连接；

关闭探头电源，拔出BNC 线与 USB 适配器，将探头放入原配包装存放。

四、安全与维护注意事项

严禁超量程使用（如Vds 测试时不可误切 50X 量程），定期检查探头外皮是否破损，破损后立即停用；

测试环境湿度需≤85% RH，远离易燃易爆设备；

每6个月进行一次零点校准，确保测量精度。

五、应用效果评估

通过PKDV5151 的精准测量，工程师可快速定位开关电源的常见问题：如 Vds 尖峰过高可能源于吸收电路设计不合理，Vgs 波动过大可能是驱动电路阻抗不匹配。相比传统测试方案，其优势体现在：

测量误差≤2%，避免因数据失真导致的设计误判；

100MHz 带宽完整捕捉高频细节，助力优化EMC性能；

浮地设计与抗干扰能力，使复杂工况下的测试效率提升40%。
