普科PKDV5151高压差分探头在光伏逆变器SiC MOSFET双脉冲测试中的应用案例

在工业光伏逆变器研发领域，SiC MOSFET凭借高频化、高效率的特性，成为提升逆变器功率密度与转换效率的核心器件。低侧/高侧MOSFET的漏源极电压（VDS）动态特性，直接决定逆变器的开关损耗、电压应力及并网稳定性，而双脉冲测试是精准评估这些特性的关键手段。

本次测试对象为某型号650V/80A SiC MOSFET半桥模块，适配1kW级分布式光伏逆变器场景，核心测试目标包括低侧/高侧VDS的开通关断电压尖峰、上升/下降沿特性、开关损耗及高频震荡参数，为逆变器功率回路布局优化、驱动电阻匹配提供数据支撑。测试环境模拟光伏逆变器实际工作工况，母线电压设定为380V（适配家用及小型工业光伏系统），负载电流40A，环境温度25℃，测试系统由直流电源、双脉冲信号发生器、示波器、负载电感、普科PKDV5151高压差分探头及高频罗氏线圈组成，其中PKDV5151专属负责低侧/高侧VDS信号采集，罗氏线圈同步采集漏极电流（ID），实现电压与电流信号的同步触发、精准对齐分析。

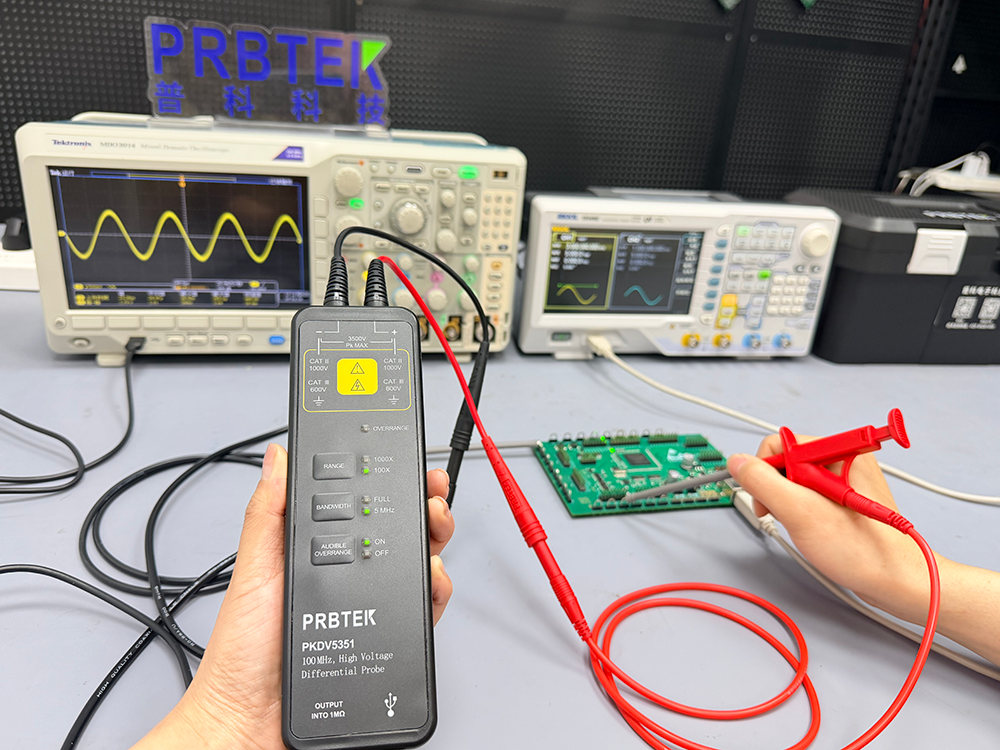

测试前期面临两大核心技术痛点：一是光伏逆变器功率回路存在布线密集、寄生电感复杂的问题，易引入高频干扰，导致VDS波形出现虚假震荡，影响参数计算准确性；二是高侧MOSFET工作于浮地状态，共模电压可达380V以上，普通差分探头共模抑制能力不足，易出现信号失真，无法捕捉开关瞬态的电压尖峰细节。结合测试需求选型PKDV5151，其100MHz带宽、±1500V耐压范围、120dB@50Hz共模抑制比，可完美适配光伏场景高压高频测量需求，同时10MΩ/2pF的高输入阻抗，能最大限度降低探头对被测回路的负载影响，避免改变SiC MOSFET原有开关特性，保障测试数据的真实性。

测试系统搭建阶段，PKDV5151针对低侧/高侧VDS测量的差异化场景，展现出极强的实操适配性。低侧VDS测量时，将探头差分输入端分别连接低侧MOSFET漏极与源极，借助标配的高频测试勾与屏蔽鳄鱼夹实现可靠连接，同时对探头引线进行双绞处理并缩短至5cm以内，减少寄生电感引入的干扰；考虑到380V母线电压下VDS峰值约为420V，将探头衰减比设置为500X，确保信号处于示波器最佳采集区间，既避免信号过载，又保证测量精度。高侧VDS测量时，面对浮地共模干扰难题，PKDV5151无需与被测回路共地，凭借优异的共模抑制能力稳定采集信号，探头主体通过独立供电接口供电，进一步隔绝测试系统与被测回路的干扰耦合，确保高侧VDS波形的平滑性与完整性。

测试执行过程中，PKDV5151的精准测量能力得到充分验证。在关断阶段测试中，该探头清晰捕捉到低侧MOSFET VDS从导通压降（约1.2V）快速攀升至母线电压的完整轨迹，波形上升沿平滑无畸变，精准识别出39V的电压尖峰（过冲百分比9.2%），与理论仿真结果偏差仅2.8%，远优于普通差分探头8%以上的偏差率。针对高侧MOSFET测试，PKDV5151成功抑制了寄生电感与共模干扰引发的高频震荡，清晰呈现出VDS下降沿的衰减特性，为关断时间（tf）、关断损耗（Eoff）的精准计算提供了可靠波形数据，通过与电流波形同步分析，得出低侧/高侧MOSFET关断损耗分别为1.8mJ、2.1mJ，符合光伏逆变器高效运行的设计要求。

在高频特性测试中，PKDV5151的带宽优势尤为突出。SiC MOSFET开关速度达纳秒级，dv/dt值超过10V/ns，普通低带宽探头易滤除电压尖峰与高频纹波，而PKDV5151凭借100MHz带宽，精准捕捉到VDS波形中幅度仅2.5V的高频震荡信号，研发团队据此优化功率回路PCB布局，缩短功率器件与母线电容的距离，将寄生电感降低30%，后续复测时电压尖峰降至27V，有效降低了器件电压应力风险。此外，该探头的小型化设计的优势在紧凑的测试夹具中得以体现，可灵活布置于半桥模块引脚之间，避免因探头占位变更回路布局，保障测试场景与实际逆变器工况的一致性。

对比传统进口高压差分探头，PKDV5151在本次测试中展现出显著的综合优势。性能层面，其在电压尖峰捕捉、共模干扰抑制、波形还原度等方面，与进口探头基本持平，完全满足光伏逆变器研发对测量精度的严苛要求；成本与服务层面，PKDV5151采购成本较进口探头降低40%，配套配件价格仅为进口品牌的1/3，且依托本土技术支持，测试过程中出现的探头校准、接线优化问题均在4小时内得到响应解决，避免了进口探头售后滞后导致的项目延误。

本次测试验证了普科PKDV5151高压差分探头在光伏逆变器SiC MOSFET双脉冲测试中的可靠性与适用性，其精准的低侧/高侧VDS测量能力，为光伏逆变器功率器件选型、回路布局优化、驱动参数匹配提供了核心数据支撑。在光伏逆变器向高频化、小型化、高效化升级的趋势下，PKDV5151作为高性价比国产高压差分探头，可有效替代进口产品，降低测试成本的同时保障测试质量，为光伏电力电子领域的研发与量产验证提供有力工具。
