PKHV3012高压衰减棒在光伏逆变器中的应用方案

一、客户背景

客户名称：某绿能光伏科技有限公司

行业：新能源光伏领域，主营光伏逆变器研发、生产与检测，产品广泛应用于分布式光伏电站。

测试需求：对公司新型10kW组串式光伏逆变器直流输出端高压信号进行精确测量，重点检测DC+AC峰值电压、波形完整性，测量误差≤3%，能清晰捕获高压信号波形，不出现失真、相位偏移。

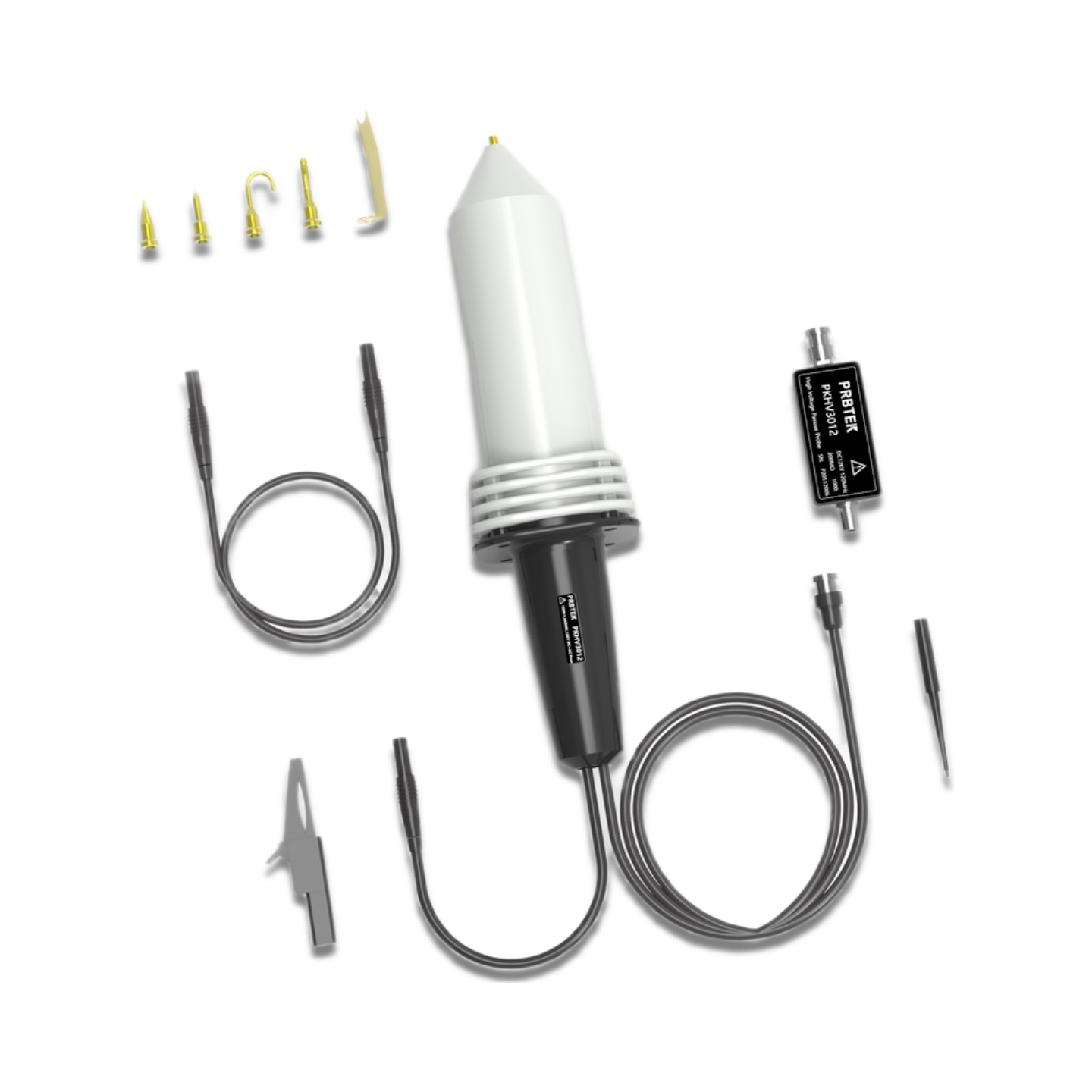

二、应用所需整套仪器

三、系统搭建

1.选择干燥、洁净、无粉尘油污的测试区域，远离易燃易爆源，设置高压警示标识，测试台面铺设绝缘垫，确保操作环境湿度≤85%RH、温度25℃±5℃，符合PKHV3012操作环境要求。

2.将PKHV3012的地线连接配套鳄鱼夹，再将鳄鱼夹固定至可靠接地点，确保接地牢固，避免高压信号干扰与安全隐患。

3.将PKHV3012的BNC头连接至配套补偿器，补偿器BNC接头接入泰克TDS2024C示波器的任意一个BNC输入端口。将函数信号发生器与补偿器校准接口连接，用于测试前校准。

4.将示波器输入阻抗设置为1MΩ，探头衰减比调节为1000X，采样率设置为1GS/s，带宽调整为120MHz，与PKHV3012带宽匹配，确保信号完整捕获。

四、测试方法

1.使用函数信号发生器，输出7Vrms、40Hz正弦波作为标准信号，接入补偿器校准接口，调整补偿器“DC ATTEN”增益调整孔，使示波器显示波形有效值与标准信号一致。再输出20Vp-p、200Hz方波，调整“LF COMP”匹配电容调整孔，确保波形无失真，完成校准。

2.关闭光伏逆变器高压电源，将PKHV3012高压测试端连接至逆变器直流输出端。操作人员穿戴绝缘防护手套，确认所有连接无误后，开启逆变器与示波器，设置逆变器为额定工作状态，输出电压DC10KV。

3.通过示波器捕获高压信号波形，记录DC+AC峰值电压、波形相位等参数，连续采集3组数据，每组采集时间10秒，避免偶然误差。测试过程中全程监测接地连接，禁止触碰测试设备。

五、测试结果

本次测试共采集3组有效数据，具体结果如下：第一组DC+AC峰值电压11.9KV，第二组11.8KV，第三组11.9KV，平均值为11.87KV，测量误差为1.08%，远低于PKHV3012≤3%的精度要求。

示波器捕获的信号波形完整，无失真、无相位偏移，信噪比＞60dB（1KHz），符合测试要求。整套系统运行稳定，PKHV3012与客户现有泰克TDS2024C示波器兼容良好，无信号干扰，操作过程安全无异常，满足光伏逆变器高压精确测量需求。
