普科PKHV3012高压衰减棒在800V平台逆变器开关特性测试中的应用

随着新能源汽车、光伏储能产业的快速发展，800V高压平台已成为逆变器的主流技术方向，其核心功率器件（IGBT/SiC MOSFET）的开关特性，直接决定逆变器的效率、可靠性与EMC性能。开关特性测试作为逆变器研发、量产验证的关键环节，面临高压隔离、高频响应、抗干扰等核心痛点，普科PKHV3012高压衰减棒凭借精准的性能参数，成为800V平台逆变器开关特性测试的优选解决方案。

一、800V平台逆变器开关特性测试核心痛点

800V平台逆变器开关特性测试，核心是测量功率器件的开通/关断时间、电压尖峰、开关损耗等关键参数，但其测试场景存在三大核心难点，制约测试精度与安全性：

高压安全风险：直流母线电压达800V，开关瞬态尖峰可达1000V以上，普通测试探头耐压不足，易损坏设备、威胁人员安全；

高频信号失真：SiC器件开关频率达50kHz-200kHz，dv/dt高达50V/ns，普通探头带宽不足，无法捕获纳秒级瞬态波形，导致参数测量误差大；

电磁干扰严重：高压大电流开关过程产生强电磁干扰，易导致波形抖动、杂波叠加，影响测试数据的有效性。

二、普科PKHV3012高压衰减棒核心优势

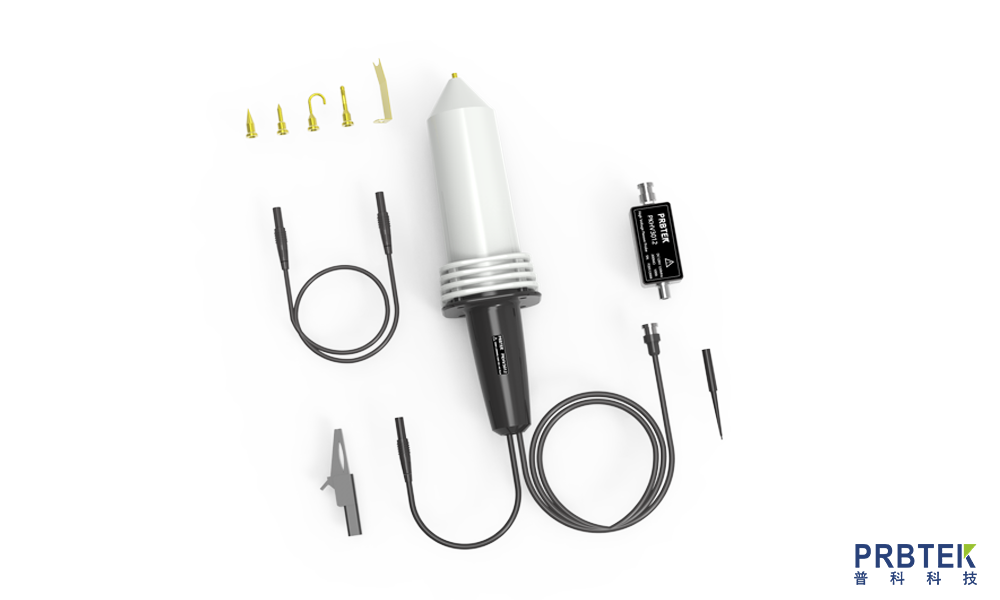

普科PKHV3012作为国产高性能无源高压衰减棒，专为高压高频电力电子测试设计，精准适配800V平台逆变器测试需求，核心优势突出：

1.高压安全适配：12kV（DC+AC峰值）高耐压，符合CAT II 1000V安全等级，可完全隔离800V母线电压及瞬态尖峰，保障测试人员与设备安全；

2.高频波形保真：120MHz宽带宽、3.0ns超短上升时间，可无失真捕获SiC器件开关瞬态波形，精准还原电压尖峰、上升沿/下降沿细节；

3.精准稳定测量：1000:1固定衰减比，误差≤±1%，直流测量精度≤±2.1%，宽温环境下温度漂移小，确保测试数据可靠；

4.强抗干扰能力：多重屏蔽结构+短距接地设计，有效抑制电磁干扰，在复杂测试环境下波形信噪比高，无明显杂波；

5.便捷兼容：操作简单，三步即可完成搭建，兼容泰克、是德、普源等主流品牌示波器，无需额外采购设备，适配逆变器狭小测试空间。

三、PKHV3012在800V逆变器测试中的实际应用

在800V平台逆变器开关特性测试（核心为双脉冲测试）中，PKHV3012可快速搭建测试系统，高效完成参数测量，具体应用如下：

测试系统搭建：将PKHV3012高压测试针连接至功率器件集电极，鳄鱼夹连接发射极，BNC接口接入示波器（设1MΩ输入阻抗、1000:1衰减比），配合高频电流探头、高压直流电源等设备，完成接线与接地优化，即可启动测试。

测试效果：可精准测量开通延迟时间、关断损耗、电压尖峰等关键参数，电压测量范围覆盖0-1200V，波形无失真，测量误差≤±2.1%；强电磁干扰环境下仍能保持稳定，单组测试时间大幅缩短，显著提升测试效率。

实际测试案例显示，PKHV3012性能可媲美进口高压探头，成本仅为进口产品的1/3，完美平衡性能与性价比，适配新能源汽车、光伏储能等领域800V逆变器的研发、量产测试需求。

四、应用注意事项

1. 测试前检查衰减棒绝缘层无破损，接线牢固，严格遵守高压测试安全规范；

2. 示波器输入阻抗需设为1MΩ，确保与PKHV3012输出阻抗匹配，避免波形失真；

3. 定期（每3个月）用专用校准源校准，日常做好清洁与收纳，避免线缆弯折损坏。

五、总结

普科PKHV3012高压衰减棒凭借高耐压、宽带宽、高精度、强抗干扰的核心优势，完美解决800V平台逆变器开关特性测试的核心痛点，为逆变器性能优化、可靠性验证提供精准的测量支撑。作为国产高压测试设备，PKHV3012性价比突出、操作便捷，可有效替代进口产品，助力新能源电力电子产业高质量发展，适配800V逆变器全场景开关特性测试需求。
