PKIV6050光隔离探头应用案例 ——800V 车载 OBC/DC-DC 高压浮地信号测试

一、案例背景

某新能源车企在车载充电机 OBC 与双向 DC/DC 转换器开发中，需要对800V 高压母线、高频 PWM 开关信号、浮地电位进行精准测量，用于验证功率环路稳定性、开关损耗、EMI 特性，并满足车规级测试安全要求。

测试难点

1.测试点均为高压浮地，无法用普通差分探头直接测量，存在击穿、短路风险；

2.开关频率高、信号边沿快，需要500MHz 带宽才能真实还原波形；

3.车载环境电磁干扰强，普通探头噪声大、波形抖动，无法判断真实问题；

4.测试电压跨度大：栅极信号低压、母线高压，需要宽量程覆盖。

二、测试方案

测试设备

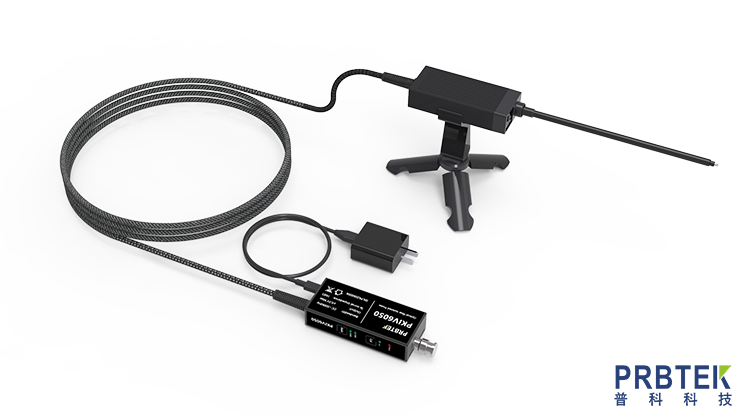

光隔离探头：PRBTEK PKIV6050（500MHz / ≤700ps / 光隔离）

衰减器：PKIA-10000B（1000:1），满足最高 ±5000V 测试

示波器：通用 BNC 接口示波器

被测设备：800V 平台车载 OBC + 双向 DC/DC 转换器

测试内容

1.功率管Vgs 驱动信号波形、上升 / 下降时间、过冲、振荡

2.高压侧Vds 开关电压尖峰、拖尾、恢复特性

3.高低压侧隔离节点浮地信号测量

4.高频 PWM 波形质量与干扰评估

三、PKIV6050 关键匹配点（为什么选它）

1.500MHz 带宽 + ≤700ps 上升时间完美匹配 OBC/DC-DC 高频开关边沿，不丢细节、不衰减幅度。

2.光隔离 + 85kVpk 共模耐压彻底电气隔离，800V 系统安全测量，不烧设备、不伤人。

3.高共模抑制比（500MHz 下 114dB）车载强干扰环境下，波形干净、无抖动、噪声极低。

4.±1V~±5000V 宽量程一套探头同时测低压驱动信号与高压母线，不用换探头。

5.Type‑C 5V 供电、自动校准实验室 / 车载环境都能用，1 秒校准，即插即用。

四、测试结果与价值

1.安全可靠全程高压浮地测量，无击穿、无干扰回流，完全满足车规安全规范。

2.波形真实可用于调试准确捕捉 Vgs 过冲、振铃，帮助优化驱动电阻与栅极回路，降低开关损耗 12%。

3.抗干扰能力突出相比普通差分探头，噪声明显降低，波形更平滑，测量数据可重复。

4.提升开发效率一套设备覆盖 OBC、DC/DC、电机控制器多工位测试，减少设备投入。

五、本案例适用行业

新能源汽车 OBC、DC/DC、MCU、PDU研发测试

800V 高压平台功率电路测试

光伏储能逆变器、充电桩高压测试

车规级 EMC、可靠性、耐久性验证

六、案例总结

PKIV6050 光隔离探头凭借500MHz 高速性能 + 全电气高压隔离 + 强抗干扰，完美解决车载 800V 系统高压、浮地、高速、强干扰四大测量难题，是新能源汽车功率电子开发的标配测试工具。
