基于PKC7030H高频电流探头的电源完整性分析

在高速数字系统设计中，电源的完整性是系统稳定性、信号质量及EMC性能的直接影响因素。传统的电压测量无法进行纳秒级瞬态电流的精准测量。以PKC7030H高频电流探头为例，以120MHz带宽和30A DC+峰值电流测量能力，成为进行此类动态电流分析的核心工具。本文将介绍如何采用电流探头进行高速数字系统的PI分析。

一、测试需求与探头选型依据

高速数字芯片（如FPGA、CPU）的功耗动态范围极大，瞬态电流变化可达数十安培/纳秒。

关键测量场景包括：

芯片瞬态电流需求：核心供电网络的动态负载跳变

去耦电容有效性评估：高频电流的供给路径分析

电源噪声溯源：电流纹波与电压噪声的关联分析

这些测量情景都要求探头具备高带宽、高灵敏度及良好的直流耦合能力。而PKC7030H正是PI分析的理想选择。

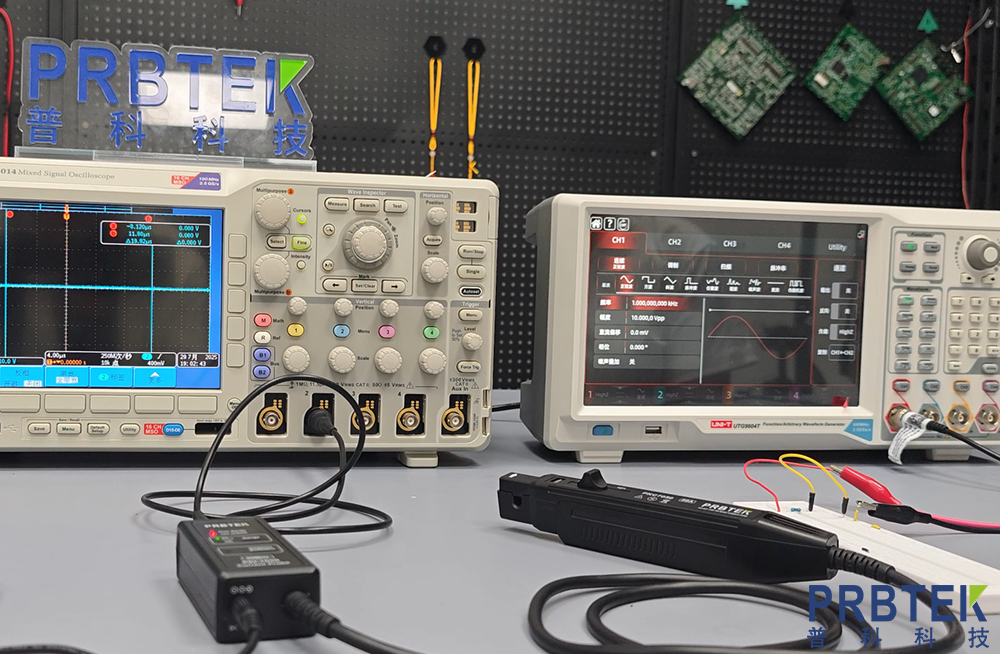

二、测试系统构成与连接

核心设备

高频电流探头：主测量单元（如TCP7030H）

示波器：带宽≥200MHz，支持50Ω输入及探头供电

电压探头（同步测量）：关联电流与电压波形

被测数字系统：运行典型工作负载

精确测量步骤

探头校准：使用内置校准源进行直流偏置归零

钳位方向确认：保持探头箭头方向与电流方向一致

位置选择：优先钳位于去耦电容焊盘与芯片引脚间

同步触发：设置电流与电压通道同步采集

负载激励：运行芯片动态负载（如DDR突发读写）

三、关键测试项目与流程

1. 动态电流特性分析

目的：量化芯片最大电流需求、瞬态变化率及持续时间，为电源网络阻抗设计提供依据。

方法：将电流探头钳位在核心供电路径。并设置示波器采用直流耦合，触发模式为边沿触发。分析重点关注：

峰值电流：判断电源芯片输出能力是否满足要求

电流变化率：评估寄生电感的影响程度（ΔV = L×di/dt）

瞬态持续时间：确定去耦电容组的能量供给需求

2. 去耦电容性能验证

目的：验证不同频段去耦电容的实际效果，优化电容组合与布局。

方法：分别测量流经不同位置电容（如0.1μF/10μF/100μF）的高频电流成分。采用频域分析（FFT）处理数据：

电容有效频段：观察各电容在10kHz-100MHz频段的电流供给比例

谐振点检测：发现电容与布线电感形成的谐振峰

布局有效性：对比远离芯片和靠近芯片的电容电流频谱差异

3. 电源噪声溯源分析

目的：建立电流扰动与电压噪声的因果关系，精准定位噪声来源。

方法：同步采集电流探头（供电路径电流）与电压探头（芯片引脚电压）数据。进行交叉分析：

时序关联：确认电流跳变与电压跌落的精确时间差

阻抗计算：利用ΔV/ΔI计算电源网络实际阻抗

频域关联：对比电流频谱与电压噪声频谱的重合度

四、数据分析与优化措施

通过电流探头捕获的波形数据可指导设计优化：

高频阻抗过高：表现为电流小幅变化引起较大电压噪声，需增加高频去耦电容

谐振峰明显：电流频谱在特定频点出现尖峰，需调整电容值或添加阻尼电阻

瞬态响应不足：电流上升时电压持续跌落，需优化电源芯片环路或增加 bulk 电容

通道间耦合：某电源轨电流变化引起其他电源轨噪声，需改善隔离或返回路径

五、测量注意事项

探头选择原则：带宽至少为开关频率的3倍，灵敏度与动态范围匹配电流幅值

位置影响：避免将探头置于大面积电源平面正上方，优先选择狭窄走线或磁珠后侧

直流偏置校正：大直流电流下需定期执行直流归零，防止磁芯饱和

多探头同步：电流与电压探头需严格时间对齐，建议使用同一示波器时基

负载真实性：采用真实工作负载而非简单软件循环，确保数据代表性

六、总结

高频电流探头为电源完整性分析提供了准确的电流视角，并结合电压测量与频域分析，电流探头技术已成为高速数字系统PI分析与故障诊断的重要方法。
