PKC7000系列高频电流探头在开关电源动态特性测试中的应用

一、产品系列概述与技术优势

PKC7000系列高频电流探头是基于先进磁电转换技术开发的专业测量工具，涵盖从PKC7030到PKC7500等多个型号，带宽范围覆盖5MHz至120MHz。该系列探头采用创新的双量程设计，具备优异的线性度和温度稳定性，能够满足不同功率等级开关电源的测试需求。其核心优势体现在：全系列采用低插入阻抗设计，对被测电路影响极小;具备过流报警功能，有效保护测量设备。

二、开关电源测试的关键技术参数匹配

高频开关器件测试适配

PKC7030H型号（120MHz带宽/≤3ns上升时间）完美匹配GaN/SiC器件测试需求

可准确捕获开关频率达2MHz的功率器件完整谐波特性，上升时间测量精度满足最新宽禁带半导体器件测试要求。

动态范围适配方案

双量程设计（如5A/30A）支持宽动态范围测量

高灵敏度档位（1V/A）确保微小电流精确测量

低灵敏度档位（0.1V/A）满足大电流测试需求

三、开关损耗精确测量实践

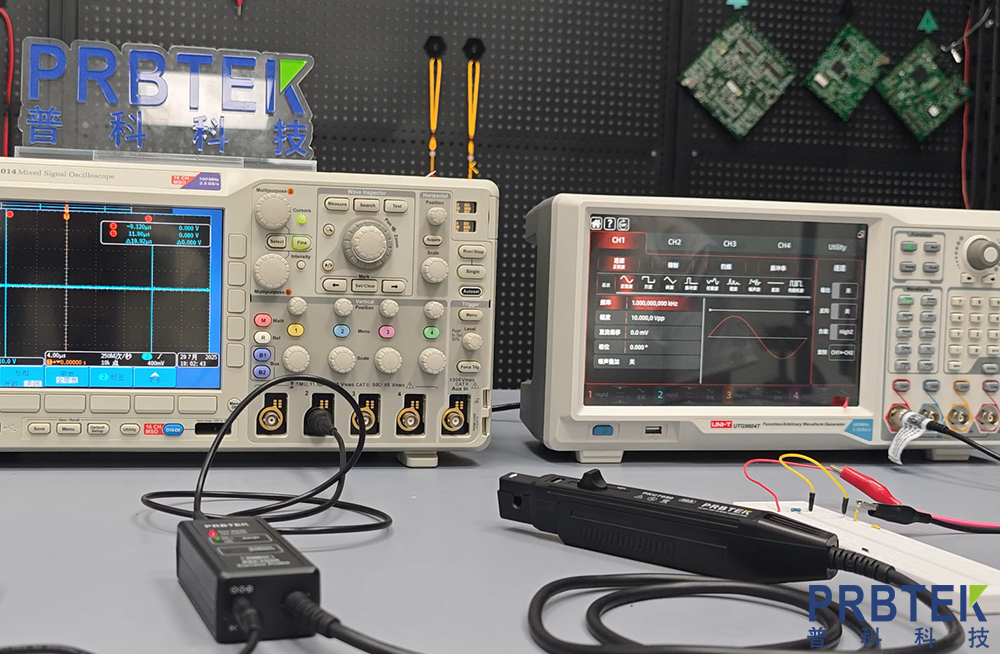

测试系统配置

主探头：PKC7030H（120MHz带宽）

同步测量：高压差分探头测量开关管Vds电压

采样设置：≥5GS/s采样率，确保波形完整性

触发方式：采用栅极驱动信号同步触发

测量流程优化

探头校准：使用前执行消磁和直流调零

量程选择：根据预期电流峰值选择合适量程

连接方式：采用接地弹簧最小化回路面积

数据处理：利用数学运算生成瞬时功率曲线

损耗计算精度验证

积分计算开通/关断能量（E_on、E_off）

总损耗计算：P_loss = (E_on + E_off) × f_sw

精度保证：±1%基础精度确保计算结果可靠性

四、高频噪声分析与抑制

噪声测量特性

120MHz带宽支持150次以上谐波分析

高分辨率（1mA）捕捉细微噪声成分

时频分析结合定位噪声源特征

实际应用案例

某1MHz GaN器件测试中，成功识别25MHz振铃频率

通过优化缓冲电路，使EMI噪声降低6dB

结合近场探头实现噪声路径精确定位

五、动态响应特性测试方案

负载瞬态测试：使用电子负载模拟负载阶跃；多通道同步记录电压/电流响应；分析过冲幅度和稳定时间参数。

控制环路优化：通过电流波形分析系统阻尼特性；优化补偿网络提升动态响应速度；验证不同负载条件下的稳定性。

六、典型应用案例深度分析

案例一：服务器电源优化测试

使用PKC7030H探头同步测量多相电流

发现轻载工况下的交叉导通现象

通过调整相位配置，效率提升2.3%

案例二：新能源车载电源测试

采用PKC7150（150A连续电流）测量直流链路

准确评估电池充放电过程中的电流应力

为热设计提供精确数据支持

PKC7000系列高频电流探头通过其优异的技术特性，为开关电源动态特性测试提供了完整的解决方案。正确的型号选择、规范的操作流程和深入的数据分析，能够帮助工程师精准评估电源性能，优化设计方案。
