基于PKC7050高频电流探头的电机启动电流测试方案

电机的启动电流是评估电机驱动系统性能的重要参数，可直接反映电机启动瞬间的负载特性、绕组性能和驱动器保护设计的合理性。普科科技新推出的PKC7000系列高频电流探头从30A 到 500A的电流范围、5MHz 到 120MHz 的带宽，广泛用于开关电源、电机驱动等场景，其凭借宽频带响应与高精度测量能力，可精准捕捉启动过程中的瞬态电流波形。

本文以三相异步电机为例，详解基于PKC7050型号的启动电流测试方案。

一，测量原理

电机在启动时，由于转子转速为零，绕组切割磁感线的速度最大，导致启动电流远高于额定电流。该瞬态电流包含直流分量、基波分量及高频谐波。PKC7000系列电流探头基于霍尔效应原理，通过检测绕组周围的磁场变化间接转化为电压信号的变化，同时支持±70A的量程，满足中小功率电机（1-10kW）的启动电流的测量需求。

二，测量准备

1.设备选型与检查

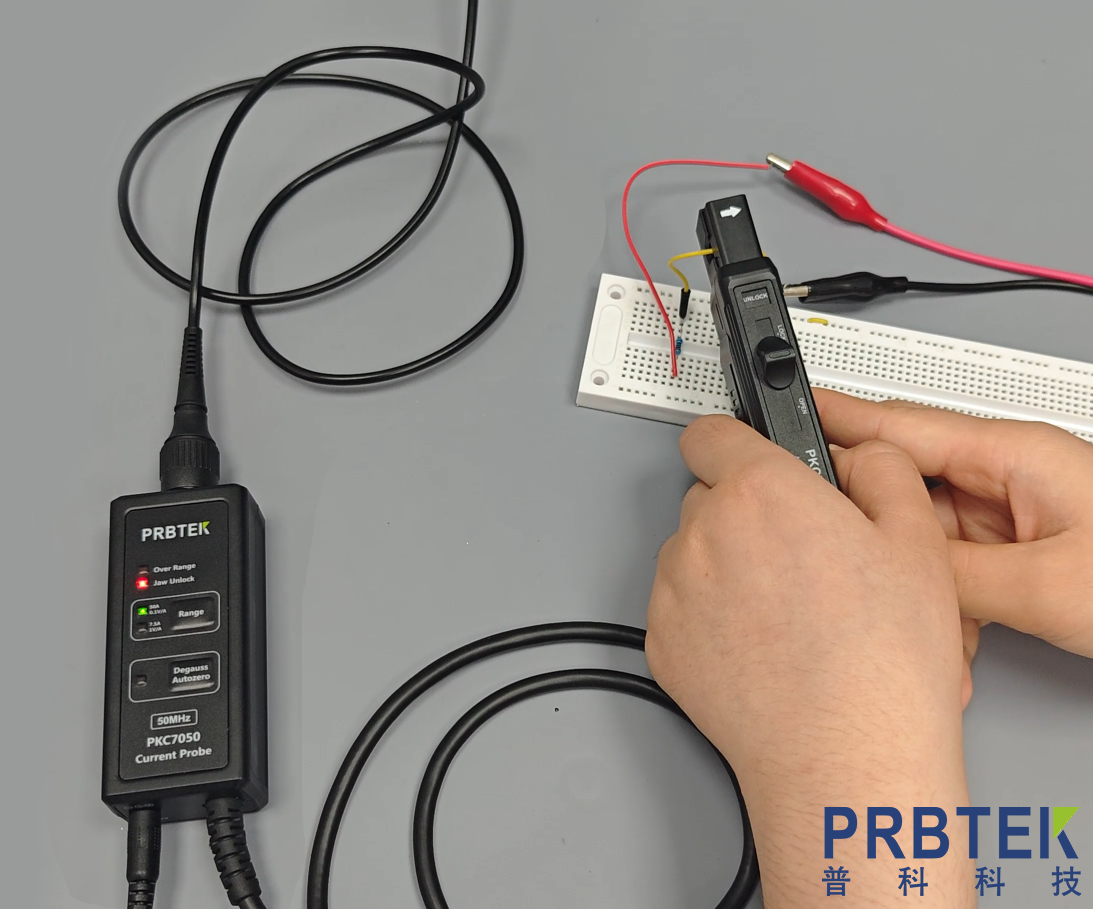

选用PKC7050高频电流探头（量程±50A，带宽DC-50MHz）。测试前要先检查探头钳口是否清洁，线缆有无破损；通过示波器自检功能验证通道精度，确保测量误差＜1%，并在确保无负载连接的状态下，对电流探头进行消磁调零。

2.电机与测试环境准备

被测对象为3kW三相异步电机（额定电流6.8A，启动电流预估40-50A），断开电机与驱动器的连接，检查绕组绝缘电阻（应＞500MΩ）。测试环境远离强磁场设备（如电焊机），工作台铺设绝缘垫，操作人员佩戴绝缘手套。

三，探头参数设置

PKC7050切换至50A量程（避免启动电流饱和）。示波器垂直灵敏度设为1V/div（对应10A/div），时基设为10ms/div，触发方式选择“上升沿触发”，触发电平设为10A（略高于额定电流）。

四，测量步骤

1.连接测试回路

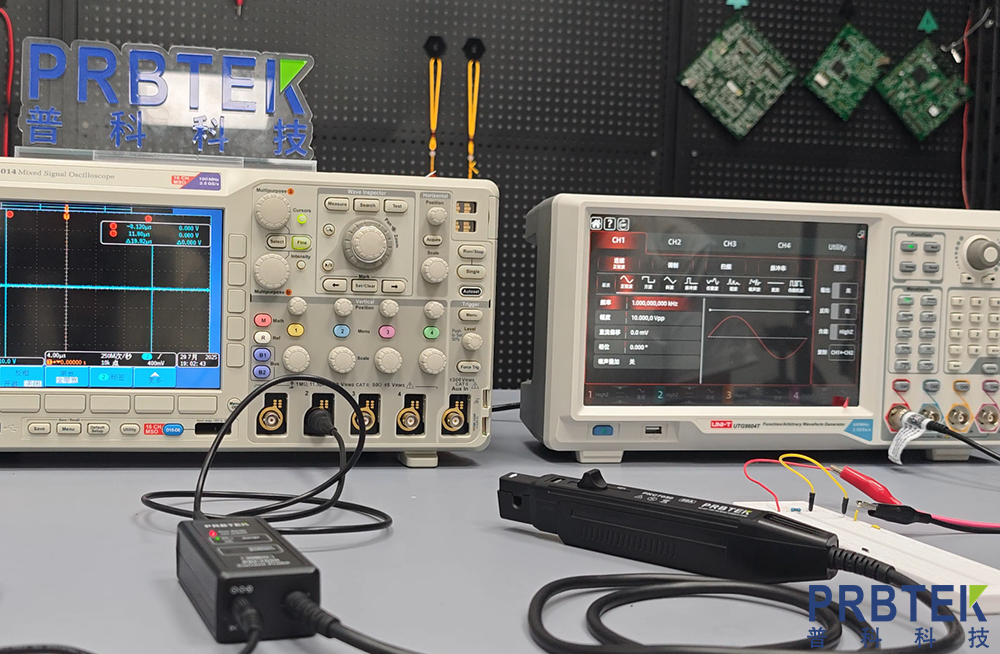

关闭驱动器电源，将PKC7050探头钳口卡在电机U相绕组与驱动器的连接线上，确保导体位于钳口中心（偏差会使得测量误差增大）。探头输出端通过BNC线缆连接示波器CH1通道，接地端与驱动器保护地直接连接（接地线长度＜10cm，减少环路干扰）。

2.启动电机并采集数据

启动驱动器，保证电机在额定电压的状态下启动，示波器自动触发并记录启动过程中的电流波形。连续采集3次后启动数据，确保重复性误差＜2%。重点记录：峰值电流（Ipeak）及出现时间（tpeak）、电流从峰值降至额定电流的衰减时间（tfall）、波形中高频振荡的频率与幅值（反映驱动器的开关特性）

五，多工况对比测试

分别在空载、50%负载、额定负载的条件下分别进行重复测试，绘制“启动电流-负载率”关系曲线。通过示波器的FFT功能分析不同负载下的谐波成分，计算总谐波畸变率（THD），再对负载对启动电流波形的影响进行评估。

六，数据解读与故障诊断

1.正常波形

健康电机的启动电流波形应呈现平滑衰减趋势，峰值在额定电流5-6倍范围内，衰减时间＜100ms，高频谐波（＞10kHz）占比＜5%。

2.典型故障判断

若测量的峰值电流超过8倍的额定值，且出现衰减缓慢的情况，可能是绕组短路（需要结合绝缘电阻再次进行测试验证）；若波形出现间歇性突降的情况，提示驱动器过流保护误动作（需检查保护阈值的设置）。

通过PKC7050高频电流探头的精准测量，可掌握电机启动过程中的电流特性，为驱动系统的参数优化、电路的设计优化及电机的故障诊断等提供依据，提升了测试效率与数据可靠性，是必不可少的高精度电流测量工具。
