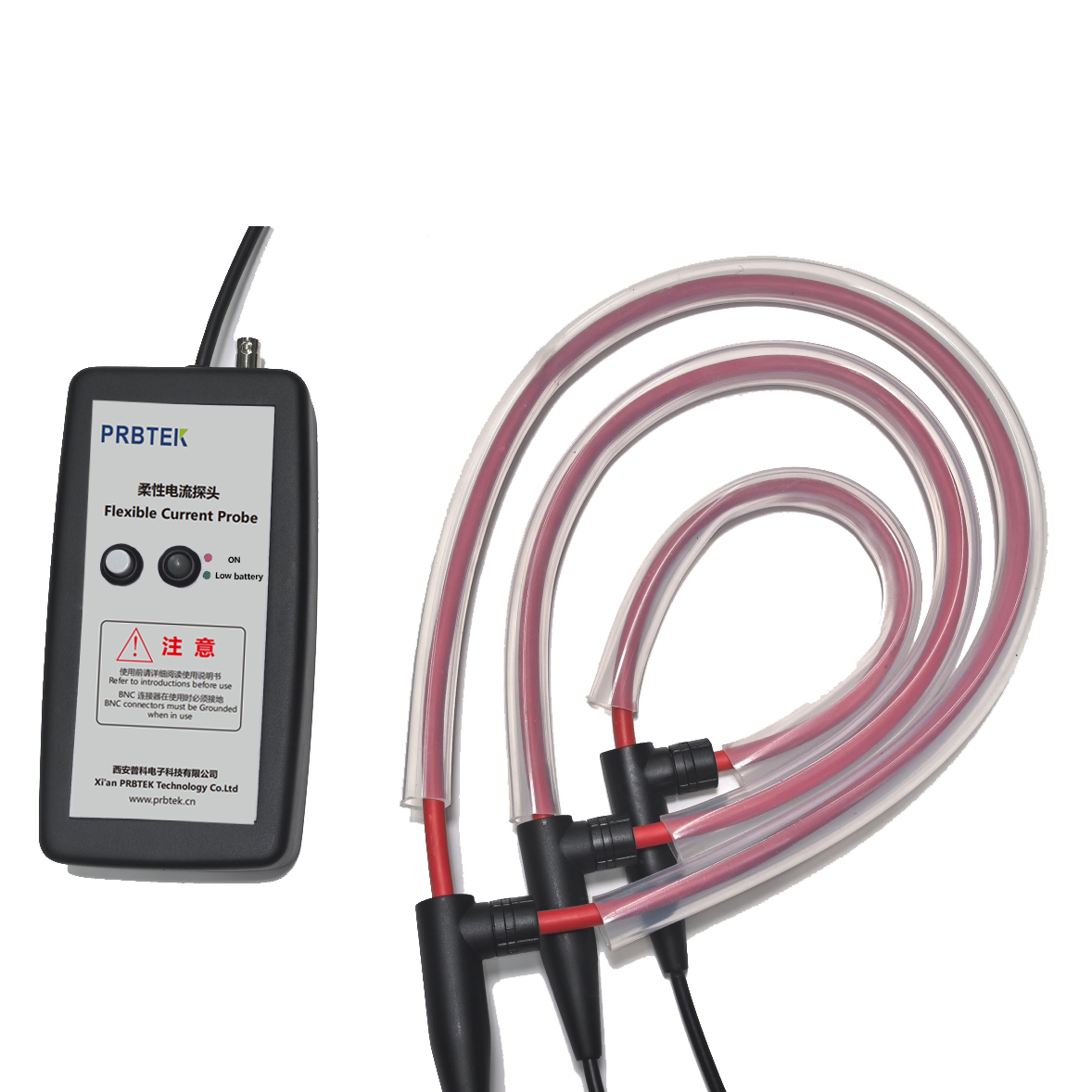

普科PK-CWT/150罗氏线圈在工业电机驱动保护中的应用方案

一、引言

在工业自动化生产中，电机作为核心动力设备，其稳定运行直接关系到生产效率与产品质量。电机驱动系统常面临过载、短路等故障威胁，传统监测手段难以精准、实时察觉电流异常。PK-CWT/150 罗氏线圈凭借独特性能，为工业电机驱动保护提供了可靠解决方案。

二、PK-CWT/150 性能优势

1. 高灵敏度与精度：PK-CWT/150 灵敏度达 0.2mV/A，在电机电流测量中，能敏锐感知微小电流变化，配合≤±1% 的测量精度，确保为电机运行状态评估提供精准数据，及时发现潜在异常。

2. 宽频带响应：频率响应带宽覆盖 0.1Hz 至 16MHz，不仅能稳定监测电机工频电流，还可快速捕捉高频瞬态电流变化，全面掌握电机运行状况，有效应对复杂工况下的电流波动。

3. 大电流耐受：额定电流可达 60kA，峰值电流耐受能力出色，可承受电机启动、堵转等瞬间大电流冲击，保证测量的稳定性与可靠性，适应工业电机多样运行场景。

4. 柔性开环设计：采用柔性开环结构，安装便捷，能灵活适配各类规格电缆，无需对电机驱动系统原有线路进行大规模改造，减少安装成本与停机时间。

5. 强抗干扰能力：特殊屏蔽工艺结合积分电路设计，对 50/60Hz 工频电压场及 MHz 级高频干扰具备强大免疫力，在复杂电磁环境下，也能为电机电流测量提供纯净、准确数据。

三、应用场景分析

1. 电机过载监测：电机长时间过载运行，电流会持续高于额定值。PK-CWT/150 凭借高灵敏度，实时监测电流变化，一旦电流超出设定阈值，迅速发出预警信号，提醒工作人员及时处理，防止电机因过热损坏，延长电机使用寿命。

2. 短路故障检测：电机发生短路故障时，瞬间会产生极大电流。PK-CWT/150 的宽频带响应与大电流耐受能力，可快速、准确捕捉短路瞬间的电流突变，为保护装置提供精准信号，及时切断电路，避免故障扩大，保障电机及整个驱动系统安全。

3. 启动过程监测：电机启动瞬间电流较大，且启动过程电流变化复杂。PK-CWT/150 能够精准监测启动过程中的电流波形，帮助技术人员分析电机启动性能，判断启动方式是否合理，优化启动参数，确保电机平稳启动，降低启动对设备的冲击。

四、应用方案实施

1. 安装布置：将 PK-CWT/150 罗氏线圈柔性环绕在电机供电电缆上，确保电缆穿过线圈中心，安装位置尽量靠近电机接线端，以减少测量误差。多个电机的情况下，为每个电机单独配备 PK-CWT/150，并做好标识，方便后续数据采集与分析。

2. 连接测量系统：将 PK-CWT/150 输出端与示波器、数据采集器或电机控制系统相连。若连接示波器，依据 0.2mV/A 的灵敏度，合理设置示波器衰减比例；连接数据采集器时，确保采集器采样频率满足宽频带测量需求，保证数据准确采集与传输。

3. 设置报警阈值：参考电机额定电流及相关运行参数，结合实际生产需求，在监测系统中为 PK-CWT/150 设置合理的过载、短路报警阈值。例如，将过载报警阈值设为电机额定电流的 1.2 倍，短路报警阈值设为额定电流的 5 倍。

4. 数据监测与分析：通过监测系统实时获取 PK-CWT/150 采集的电机电流数据，绘制电流曲线，分析电流变化趋势。定期对历史数据进行复盘，挖掘潜在故障隐患，为电机维护保养提供数据支撑，实现预防性维护。

五、应用案例

某汽车制造企业生产车间，大量电机用于生产线设备驱动。引入 PK-CWT/150 罗氏线圈前，电机故障率较高，频繁出现过载、短路故障，导致生产线停机，严重影响生产进度。采用 PK-CWT/150 构建电机驱动保护监测系统后，实时精准监测电机电流。运行半年内，成功预警电机过载故障 20 余次、短路故障 5 次，工作人员及时响应处理，电机故障率显著下降 40%，生产线停机时间大幅缩短，生产效率得到有效提升，为企业创造了可观经济效益。

六、总结

PK-CWT/150 罗氏线圈在工业电机驱动保护领域优势显著，凭借高灵敏度、宽频带、大电流耐受、柔性设计及强抗干扰能力，可有效监测电机运行电流，及时发现并预警故障隐患。通过合理的安装布置、系统连接、阈值设置与数据监测分析，能为工业电机提供可靠保护，保障生产稳定运行，具有极高推广应用价值。
