PK-CWT/150柔性电流探头在工业电机驱动保护中的应用方案

一、应用背景与设备选型原因

在工业自动化生产线中，电机是核心运行设备。传统的电流检测互感器，很难精准捕捉电机启动时的冲击电流、短路瞬间的电流突变等特殊信号。本次选用的PK-CWT/150柔性电流探头灵敏度可达0.2mV/A，额定检测电流高达60kA，能够轻松应对电机启动、故障瞬间的超大电流冲击；频率响应范围覆盖0.1Hz-16MHz，不管是电机正常工作的工频电流，还是故障瞬间的高频瞬态电流变化，都能精准捕捉。同时，设备采用柔性开环设计，可直接环绕在电缆外侧，无需改动原有线路。

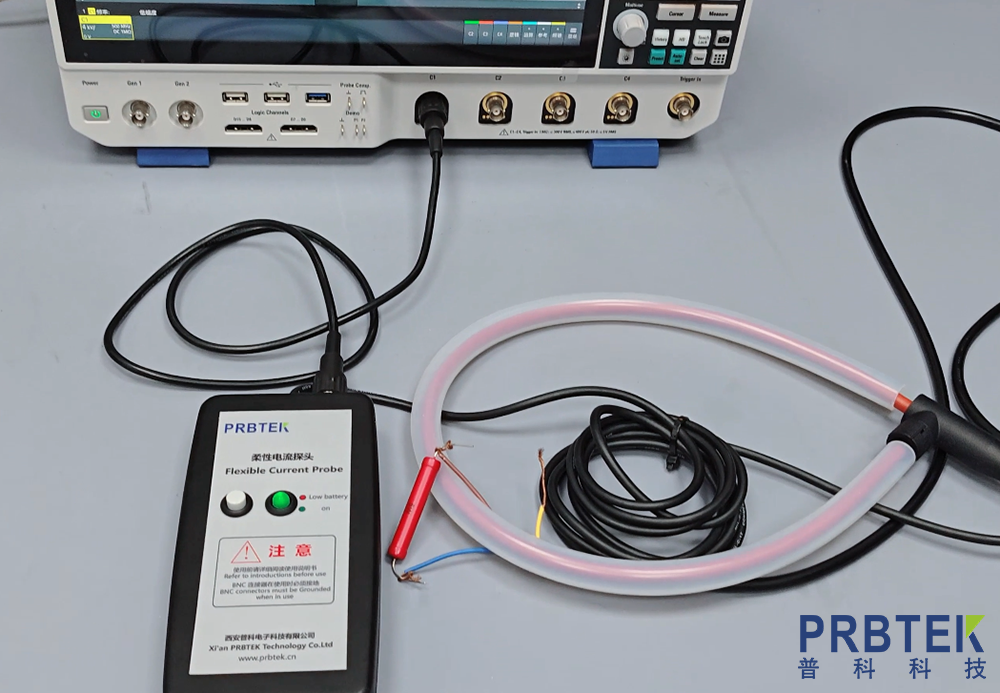

所需设备如下：

二、系统搭建与参数设置方法

1. 探头安装操作

使用时，将PK-CWT/150的柔性线圈平稳环绕在电机供电电缆上，保证电缆导线处于线圈中心位置，避免出现检测误差。

2. 检测设备连接

通过BNC同轴电缆，将电流探头的输出端口与示波器、数据采集器等监测设备对接。将示波器输入阻抗调整为1MΩ，根据探头0.2mV/A的灵敏度，设定5000X的衰减比例。

3. 设备供电与开机

直接连接电源适配器供电，或安装4节5号电池便携供电。供电完成后，将设备开关拨至ON档位，设备绿色指示灯亮起，即代表供电正常。

三、测试操作流程与数据监测要点

1. 测试前检查

正式检测前，检查柔性探头环是否完全插入设备接口底部，同时排查周围环境，将探头尽量远离干扰设备，保障检测数据稳定。

2. 实时监测运行

接通电机被测电路电源，开启实时电流监测。依托宽频带检测优势，同步采集电机正常稳态运行的电流数据，同时捕捉设备启动瞬间、堵转、故障短路等各类瞬态大电流的完整波形。

3. 数据采集与分析

通过示波器或数据采集系统，实时记录电机运行电流数据，自动生成电流变化曲线。运维人员重点查看电流数值是否超出设备预设报警阈值，同时观察电流波形是否存在畸变、波动异常等问题，快速判断电机运行状态是否正常。

4. 测试收尾操作

测试完成后，先关闭电机被测电路电源，待线路断电稳定后，再取下探头环，有效避免残余电流、瞬时电流冲击损坏检测设备。最后关闭探头电源，整理好设备并妥善存放，以备后续使用。

国内某汽车制造企业，将PK-CWT/150柔性电流探头应用于车间电机驱动保护监测系统后，设备运行监测效果大幅提升。成功提前预警电机过载故障20余次、短路故障5次，从源头规避了多起设备损坏、生产线停机问题，大幅降低了电机设备故障率，切实保障了生产线持续、稳定、高效运行。
