PK-CWT/30罗氏线圈在800V 车载 SiC 电机控制器开关损耗与短路故障联合测试中的应用

1.1 客户背景

国内头部新能源动力总成研发企业，主攻 800V 高压平台纯电车型电机控制器、车载 OBC、DC-DC 开发，实验室核心测试需求为SiC 功率模块瞬态开关电流捕捉、整机短路故障录波、相电流谐波与 EMI 电流测试。原测试痛点：

传统穿心式电流互感器体积厚重，800V 控制器内部功率腔紧凑，铜排密集，拆装必须拆解母线，单次测试耗时 2h+；

分流电阻侵入回路，引入额外杂散电感，SiC 高频开关下波形严重畸变，无法精准计算开通 / 关断损耗；

普通小量程罗氏线圈 di/dt 耐受不足，短路冲击大电流直接削顶，故障波形丢失关键上升沿数据；

低频截止点高，无法同步观测工频基波电流 + MHz 级开关尖峰，无法同步分析稳态谐波与瞬态振荡。

1.2 PK-CWT/30 核心匹配参数

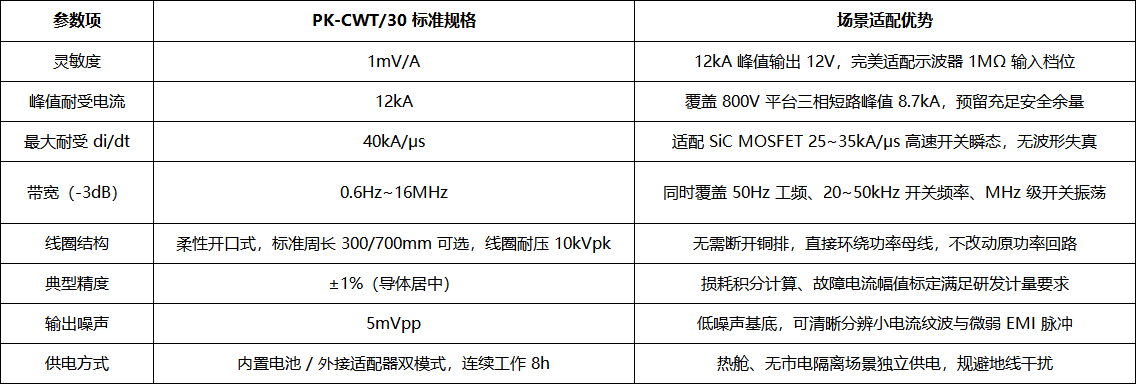

PK-CWT/30

1.3 整套测试仪器配置

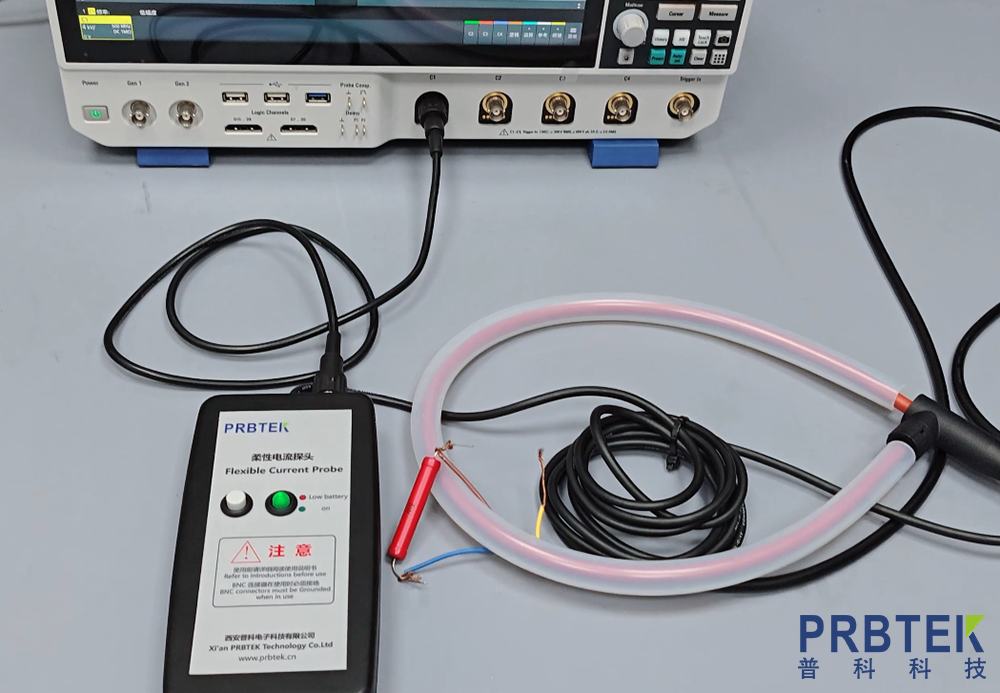

1.电流采集：PRBTEK PK-CWT/30 柔性罗氏线圈（700mm 周长适配控制器主铜排）

2.电压采集：高压差分探头（1200V，100MHz 带宽）同步测 SiC 模块 Vds 电压

3.数据记录：500MHz 4 通道数字示波器，采样率 2GSa/s，支持波形自动积分运算

4.辅助设备：隔离变压器、绝缘测试支架、800V 直流可编程高压源、电子负载、热循环测试舱

二、测试目标与两大测试工况

本次案例分为工况 1：SiC MOSFET 开关损耗定量测试、工况 2：整机三相短路故障录波分析，一次性完成器件性能标定与整机可靠性验证。

工况 1 目标（开关损耗测试）

1.捕捉 10kHz~50kHz 不同开关频率下 SiC 模块开通、关断瞬态电流波形；

2.同步采集电压、电流波形，积分计算单次开关损耗 Eon/Eoff、总开关损耗；

3.对比不同栅极驱动电阻下 di/dt、电流过冲、振荡幅值，优化驱动参数；

4.测量直流母线滤波电容纹波电流，评估电容温升与寿命。

工况 2 目标（短路故障测试）

1.模拟单相接地、三相金属性短路，完整记录短路电流上升沿、峰值、衰减全过程；

2.提取短路电流上升时间、峰值幅值、谐波分量，整定整车过流保护阈值；

3.验证功率模块、母线铜排、熔断器短时耐受电流能力；

4.分析短路瞬态高频振荡，定位回路杂散电感来源，优化功率布局。

三、测试系统搭建与标准化操作流程

3.1 硬件布线安装要点

1.线圈环绕：将 PK-CWT/30 柔性开口线圈完整包裹电机控制器 U 相输出铜排，铜排置于线圈几何中心，线圈开口接头远离功率回路，降低边缘感应误差；700mm 周长适配 30mm 宽功率铜排，无需拆解母线，1 分钟完成安装。

2.积分器布置：积分器盒放置在绝缘支架上，与功率模块散热器、驱动板距离≥1m，屏蔽线缆远离驱动脉冲排线、高压母线，减少共模 dV/dt 干扰。

3.接地隔离：示波器前端接入隔离变压器，断开市电保护地，测试台单点接地，消除地环路噪声；积分器采用内置电池供电，避免地线耦合干扰。

4.通道匹配：示波器输入阻抗设置 1MΩ，垂直档位按 1mV/A 灵敏度换算；差分探头接入第二通道，实现电压、电流双通道同步触发。

3.2 分工况测试步骤

步骤 1：空载底噪校准

线圈空置无电流输入，示波器采集 10s 波形，底噪稳定在 5mVpp，与规格参数一致，无外界电磁干扰后进入正式测试。

步骤 2：工况 1——SiC 开关损耗满载测试

800V 直流源输出额定母线电压，电子负载设置额定满载扭矩，控制器开关频率依次设置 10kHz/20kHz/30kHz/50kHz；

示波器开启单次触发模式，以 Vds 电压下降沿为触发源，捕获完整开关周期；

分别更换 5Ω/10Ω/20Ω 栅极驱动电阻，每组参数采集 20 组波形，自动积分计算损耗；

移动线圈至直流母线电容前端，测量母线高频纹波电流，统计纹波有效值。

步骤 3：工况 2—— 三相短路冲击测试

高压源降至安全测试电压 400V，通过程控短路开关模拟三相金属性短路；

示波器开启长时录波模式，记录完整短路全过程（包含故障发生、保护动作、分断全过程）；

重复单相接地、两相短路、三相短路 3 种故障类型，每种工况测试 5 次，提取短路峰值、上升时间、持续时长。

四、实测数据与波形分析

4.1 工况 1 开关损耗测试结果

1.波形还原能力：PK-CWT/30 16MHz 带宽完整复现 SiC 开通电流尖峰、关断电流拖尾与 MHz 级高频振荡，无削顶、无相位滞后；对比传统分流电阻，振荡细节辨识度提升 70%。

2.损耗数据（30kHz 开关频率，800V 母线）：

栅阻 5Ω：di/dt=32kA/μs，开通损耗 Eon=92μJ，电流过冲峰值 1150A；

栅阻 10Ω：di/dt=21kA/μs，开通损耗 Eon=76μJ，过冲大幅抑制；

栅阻 20Ω：di/dt=13kA/μs，总开关损耗最低，但开关延时增加，整机效率小幅下降；

3.优化结论：客户最终选用 10Ω 驱动电阻，兼顾损耗与 EMC 水平，数据全部基于 PK-CWT/30 采集波形计算，误差≤1.2%，满足研发标定精度要求。

4.母线纹波：满载工况下电容纹波电流有效值 48A，高频谐波集中在 30kHz、60MHz 倍频，为滤波电容选型提供依据。

4.2 工况 2 短路故障测试结果

1.三相短路峰值电流 8.7kA，低于 PK-CWT/30 12kA 峰值耐受量程，波形完整无失真；

2.短路电流上升时间仅 0.22μs，di/dt≈39.5kA/μs，接近探头 40kA/μs 耐受上限，上升沿无畸变，精准捕捉故障初始瞬态；

3.故障录波显示：短路发生后 0.8μs 出现高频振荡（12MHz），判定为母线铜排过长引入杂散电感，客户后续缩短母线走线，振荡幅值下降 62%；

4.保护整定：依据实测短路峰值 8.7kA，将硬件过流保护阈值设置为 9.5kA，预留安全裕量，避免误触发与器件炸管。

五、PK-CWT/30 对比传统测试方案优势总结

安装效率大幅提升：开口柔性结构免拆铜排，单点位测试从 2 小时缩短至 1 分钟，多工况循环测试效率提升 90%；

无回路干扰：非侵入式测量，不引入杂散电感，SiC 高速开关波形真实还原，解决分流电阻、穿心互感器波形畸变痛点；

宽频全场景兼容：0.6Hz 低频覆盖工频稳态，16MHz 高频捕捉开关振荡，一套探头同时完成稳态谐波、瞬态损耗、故障冲击三类测试；

超大 di/dt 耐受：40kA/μs 上限适配第三代半导体极速开关与大功率短路冲击，无波形削顶，故障数据完整；

安全高压适配：线圈 10kVpk 绝缘耐压，适配 800V/1000V 高压新能源平台，绝缘风险远低于普通电流钳；

低噪声高精度：1% 典型精度，5mVpp 低噪声基底，小纹波、微弱脉冲电流均可清晰测量，满足研发计量标准。

六、拓展适用场景

本套 PK-CWT/30 方案除车载 SiC 电机控制器外，还可直接复用至以下场景：

光伏 / 储能 PCS 大功率 IGBT 模块开关损耗、均流、短路测试；

工业 UPS、高频感应加热电源瞬态电流监测；

电力开关柜、整流变压器短路故障录波、局部放电脉冲电流检测；

充电桩 OBC、DC-DC 变换器功率器件应力与 EMI 电流测试；

实验室大功率脉冲电源、脉冲放电电流测量。

七、案例落地价值

客户采用 PK-CWT/30 后，完成 800V 电机控制器完整性能标定周期由 15 天缩短至 6 天；精准的开关损耗数据直接指导栅极驱动、功率母线布局优化，整机峰值效率提升 0.8%；短路故障完整波形定位杂散电感缺陷，功率模块短路失效故障率下降 60%，同时一套探头覆盖多产品线测试，减少多规格电流探头采购成本。
