PK-CWT/30在800V SiC逆变器相电流动态测试中的应用

一、为什么选择PK-CWT/30？

电动汽车向800V高压平台演进，SiC MOSFET开关速度极快（典型上升时间<50ns），相电流有效值约250~400A，峰值可达600A以上，且短路瞬态电流可能冲击至数千安培。

1. PK-CWT/30额定峰值电流12kA，完全覆盖逆变器正常工作及短路故障电流范围。

2. PK-CWT系列高频带宽达16MHz，可完整捕捉SiC器件纳秒级电流上升沿与关断尖峰，0.1Hz低频响应又能稳定跟踪工频调制包络，兼顾稳态与瞬态。

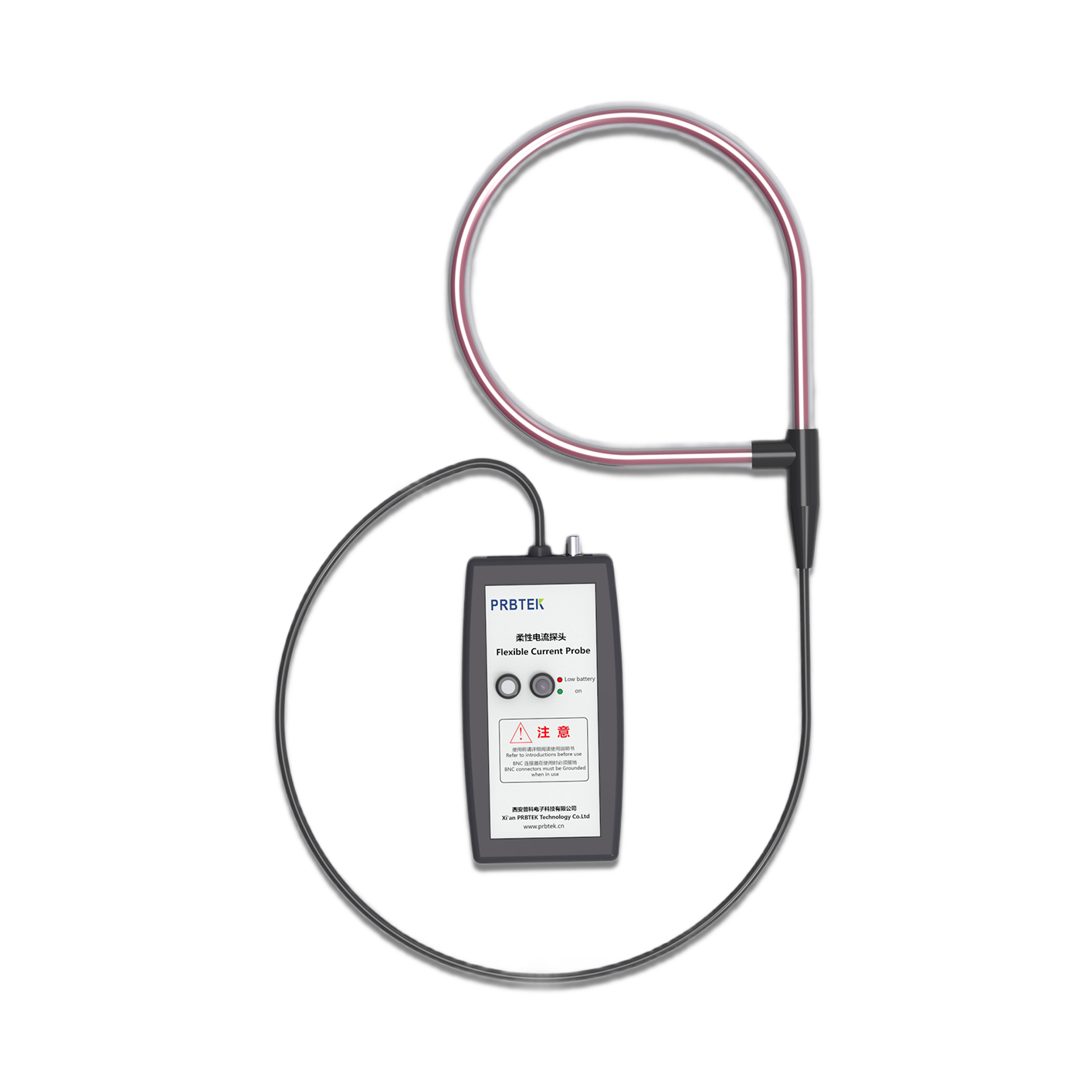

3. 逆变器内部铜排密集、空间局促，PK-CWT/30线圈截面直径仅8.5mm，可轻松环绕IGBT/SiC模块的交流输出端子或相线铜排，实现非侵入式测量。

4. 峰值40kA/μs的变化率耐受能力，面对SiC器件极高di/dt毫无压力，远优于传统电流钳或分流器。

二、实际测试场景与搭建方案

测试目的：

评估SiC逆变器在不同开关频率（10kHz~50kHz）和母线电压（600V~800V）下，输出相电流的上升沿过冲、关断拖尾及调制波形畸变率，为过流保护阈值整定和EMC优化提供数据支撑。

测量环境搭建：

1. 将PK-CWT/30的线圈紧密环绕逆变器U相输出铜排，确保铜排位于线圈几何中心。线圈接头处旋转至远离铜排方向，避免该区域感应信号。

2. 积分器盒通过2.5m标准同轴线缆连接线圈。将积分器置于距逆变器模块至少1米远的绝缘支架上，避免贴近IGBT散热器或驱动板。

3. 示波器输入阻抗设为1MΩ，模式调整为电流模式，根据1mV/A灵敏度，示波器垂直衰减设为1000X。

4. 采用4节5号碱性电池为积分器供电；示波器使用隔离变压器供电，断开保护地，在测试架上做单点接地，防止逆变器强共模噪声通过地线串入测量回路。

5. 上电前，将线圈空置，观察示波器底噪。若测得噪声峰峰值明显超出规格书的0.5mVpp，则需重新调整探头走线路径，远离驱动脉冲线缆。

三、实测效果

在800V母线、20kHz开关频率下，PK-CWT/30成功捕捉到相电流上升沿过冲达额定电流的1.6倍，约680A，关断时存在持续2μs的拖尾电流。基于该数据，工程师将过流保护阈值从初始的800A精确下调至720A，既避免误保护，又为器件留出8%的安全裕量。
