PK-CWT/30罗氏线圈在工业电力系统短路电流测量中的应用

在工业电力系统中，短路故障是严重威胁系统安全稳定运行的问题。短路电流具有峰值高、变化快的特点，精准测量短路电流对于故障分析、保护装置整定以及电力设备选型至关重要。罗氏线圈凭借其测量交流电流的优势，在短路电流测量领域展现出独特价值。本文以 PK-CWT/30 型号罗氏线圈为例，探讨其在工业电力系统短路电流测量中的应用。

一、工业电力系统短路电流测量需求

工业电力系统中的短路故障，会产生巨大的交流短路电流，其峰值可达数万安培，且电流上升速率极快。准确测量短路电流的峰值、上升时间等参数，是分析短路故障严重程度、评估电力设备耐受能力以及优化保护装置动作特性的关键。这要求测量设备能够快速响应、承受大电流冲击，并且精准捕捉短路电流的动态变化过程。

二、PK - CWT/30 罗氏线圈性能参数适配性

PK - CWT/30 罗氏线圈非常适合工业电力系统短路电流测量。其灵敏度为 1mV/A，能将强大的短路电流转化为可采集的电压信号，精准反映电流大小；峰值电流达 12kA，可应对工业电力系统短路时的大电流峰值；di/dt 为 40kA/μs，对于短路电流的快速上升过程能迅速响应，捕捉电流的瞬态变化；噪声仅为 5mVp - p，避免了噪声对短路电流测量信号的干扰；低频带宽 0.6Hz，可覆盖短路电流的基波及相关低频成分，高频（3dB）在 300mm 和 700mm 线圈长度下均为 16MHz，能捕捉短路电流中的高频谐波；衰减为 0.5%/ms，保证了短路电流测量信号的稳定性；典型精度 1%，满足短路电流测量的精度要求。

三、应用场景与实施过程

（一）测试准备

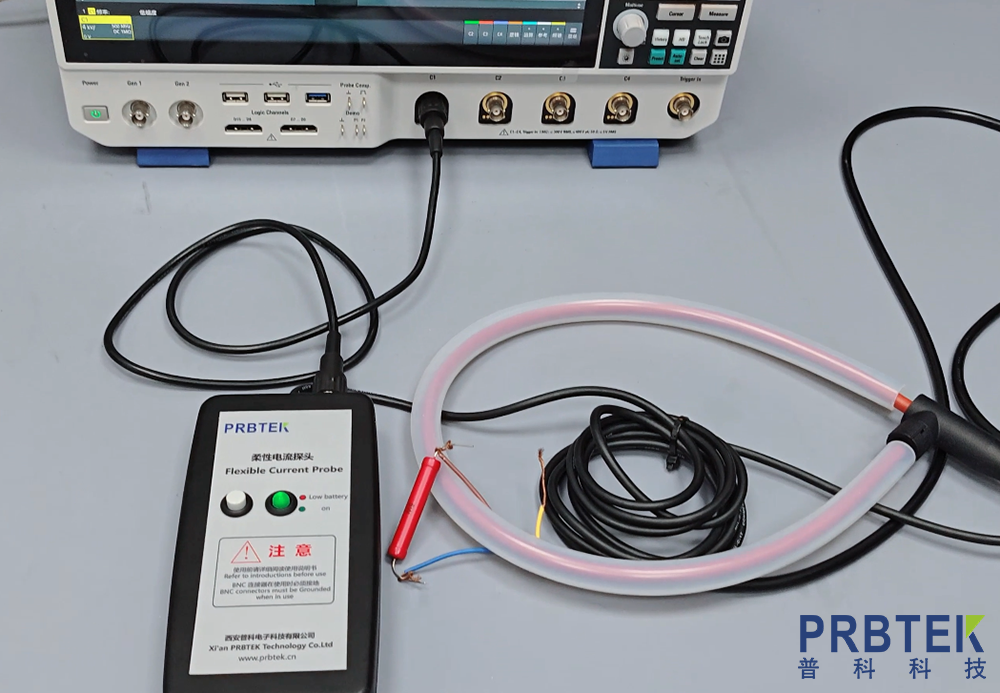

将 PK - CWT/30 罗氏线圈环绕在工业电力系统的母线或馈线电缆上，确保线圈与被测导体紧密贴合，减少测量误差。然后将罗氏线圈的输出端连接到高精度的故障录波装置或数据采集系统，用于采集和分析短路电流产生的电压信号。

（二）短路故障模拟与电流测量

通过模拟工业电力系统中的短路故障（如三相短路、单相接地短路等），触发短路电流。利用 PK - CWT/30 罗氏线圈对短路电流进行测量：

短路电流峰值测量：当短路故障发生时，电流迅速上升至峰值，线圈输出的电压信号也随之快速上升，通过对电压信号的分析，可精准测量出短路电流的峰值，为评估电力设备的短路耐受能力提供依据。

短路电流上升时间测量：线圈的高 di/dt 响应能力，使其能准确捕捉短路电流从起始到峰值的上升时间，这对于保护装置的动作时间整定非常关键，可确保保护装置在合适的时间内切断故障电路，减少故障损失。

短路电流波形分析：通过采集线圈输出的电压信号，还原出短路电流的波形，能分析短路电流的谐波成分、衰减特性等，为深入研究短路故障的特性和电力系统的暂态过程提供数据支持。

四、应用优势与效果

（一）非接触式测量的安全性

PK - CWT/30 采用非接触式测量，无需断开工业电力系统的运行线路，在测量过程中不会对系统的正常运行造成干扰，同时也保障了测量人员的安全，尤其适合在运行中的工业电力系统中进行短路电流测量。

（二）高响应速度与宽频带的精准性

高 di/dt 响应能力和宽频带特性，使线圈能快速、准确地捕捉短路电流的瞬态变化和丰富的频率成分，完整还原短路电流的波形，为短路故障分析提供精准的数据，有助于更准确地判断故障类型和位置。

（三）大电流承受与高精度的可靠性

12kA 的峰值电流承受能力，使其能应对工业电力系统严重短路故障的大电流冲击；1% 的典型精度，保证了短路电流测量结果的可靠性，为电力系统的故障分析、保护装置整定等工作提供了可信的依据。

五、结论

PK - CWT/30 罗氏线圈凭借其优异的性能参数，完美适配工业电力系统短路电流测量的需求。在实际应用中，能够精准、可靠地测量短路电流的峰值、上升时间等关键参数，为工业电力系统的故障分析、保护装置优化以及电力设备选型提供了有力的技术支持，展现出在工业电力系统短路电流测量领域广阔的应用前景。随着工业电力系统对安全稳定运行要求的不断提高，罗氏线圈技术也将不断优化，以满足更严苛的短路电流测量需求。
