PK-CWT/600 罗氏线圈在高压输变电线路故障监测中的应用

一、产品特性概述

PK-CWT/600 罗氏线圈具备出色的性能参数，灵敏度达 0.05mV/A，能敏锐捕捉微弱电流变化；峰值电流可达 240kA，可应对高压输变电线路的大电流场景；di/dt 为 40kA/us，对电流瞬态变化响应迅速；噪声仅 5mVp-p，确保测量数据的高纯净度；衰减为 0.1%/ms，有效降低信号误差；低频带宽 3dB 为 0.1Hz，高频 (3dB) 达 16MHz，实现宽频带精准测量。线圈长度为 700mm，典型精度 1%，为精确测量提供可靠保障。

二、高压输变电线路故障监测需求分析

高压输变电线路承担着长距离、大功率电能传输的任务，然而在运行过程中，易受雷击、外力破坏、设备老化等因素影响，发生短路、接地等故障。这些故障会产生瞬间大电流、高频暂态信号等复杂电流特征。传统电流监测设备，如电磁式电流互感器，存在磁饱和、频带窄等问题，难以准确捕捉故障时的瞬态电流变化。因此，需要一种能在大电流、宽频带范围内精准测量电流的设备，以实现对高压输变电线路故障的快速识别与定位，保障电网的稳定运行。

三、PK-CWT/600 罗氏线圈应用过程

（一）安装部署

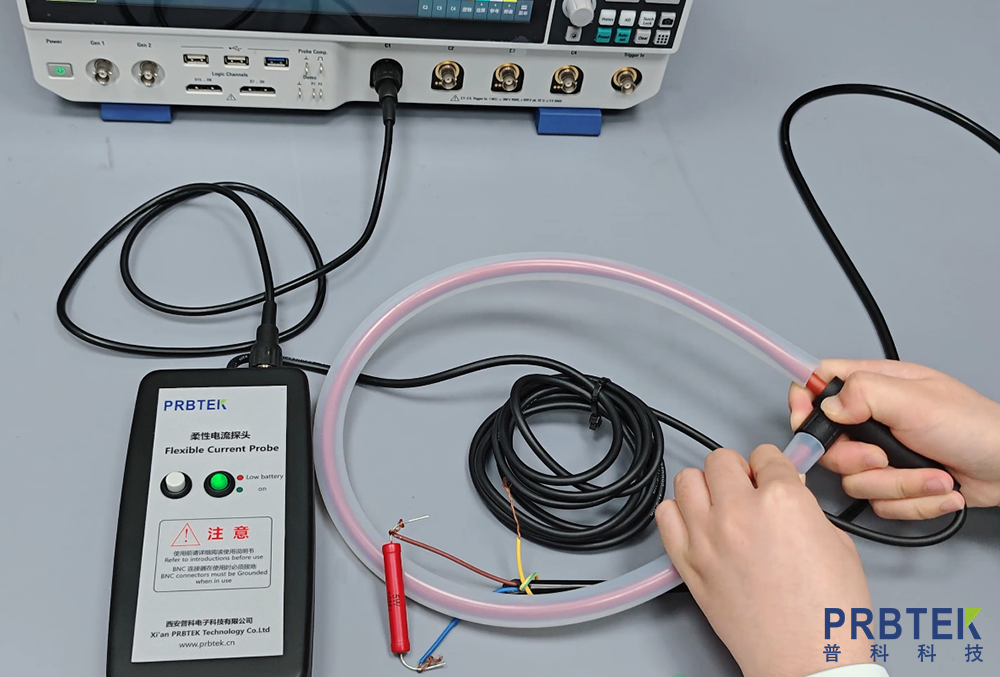

在高压输变电线路的监测点，将 PK-CWT/600 罗氏线圈（700mm 长度）环绕在输电线路的三相电缆上。由于其柔性设计，无需断电或切断电缆，可快速、安全地完成安装，且不会对线路的正常运行造成影响，适应高压输变电线路的带电作业要求。

（二）数据采集与分析

将罗氏线圈与专业的电力监测装置连接，该装置具备高速采样（采样率≥10MS/s）和宽频带分析能力。当高压输变电线路发生短路故障时，瞬间产生的大电流（峰值可达数百千安）和高频暂态信号会被 PK-CWT/600 罗氏线圈实时捕捉。通过监测装置对采集到的电流数据进行分析，可获取故障电流的峰值、上升时间、持续时间以及谐波成分等关键参数。例如，在一次雷击导致的线路短路故障中，罗氏线圈准确测量到故障电流峰值为 200kA，上升时间仅为 5μs，且通过谐波分析发现存在丰富的高频分量，这些数据为故障类型判断（雷击短路）和故障点定位提供了重要依据。

四、应用效果与价值

（一）精准捕捉故障电流，提升故障识别准确率

PK-CWT/600 罗氏线圈凭借其宽频带、大电流测量能力和高精度特性，能够完整、准确地捕捉高压输变电线路故障时的电流波形，包括瞬态大电流和高频暂态信号。相比传统设备，有效避免了因磁饱和等问题导致的测量失真，使故障电流的各项参数测量更精准，从而大幅提升了故障识别的准确率，为后续的故障处理提供了可靠的数据支撑。

（二）快速响应故障，缩短故障处理时间

由于该罗氏线圈对电流变化响应迅速，能在故障发生瞬间就捕捉到电流的异常变化，并将数据实时传输至监测装置。电力运维人员可根据监测数据快速判断故障类型和大致位置，及时采取相应的故障隔离和修复措施，有效缩短了故障处理时间，减少了因线路故障对电力供应的影响，提高了电网的供电可靠性。

（三）保障电网稳定运行，降低经济损失

通过对高压输变电线路故障的精准监测与快速处理，有效防止了故障的进一步扩大，避免了因长时间停电或设备损坏造成的巨大经济损失。同时，也有助于提前发现线路的潜在故障隐患，如因设备老化导致的局部电流异常，便于运维人员进行预防性维护，保障了电网的长期稳定运行。
