1:1 无源探头与同轴线测试结果不一致？原因分析与解决指南

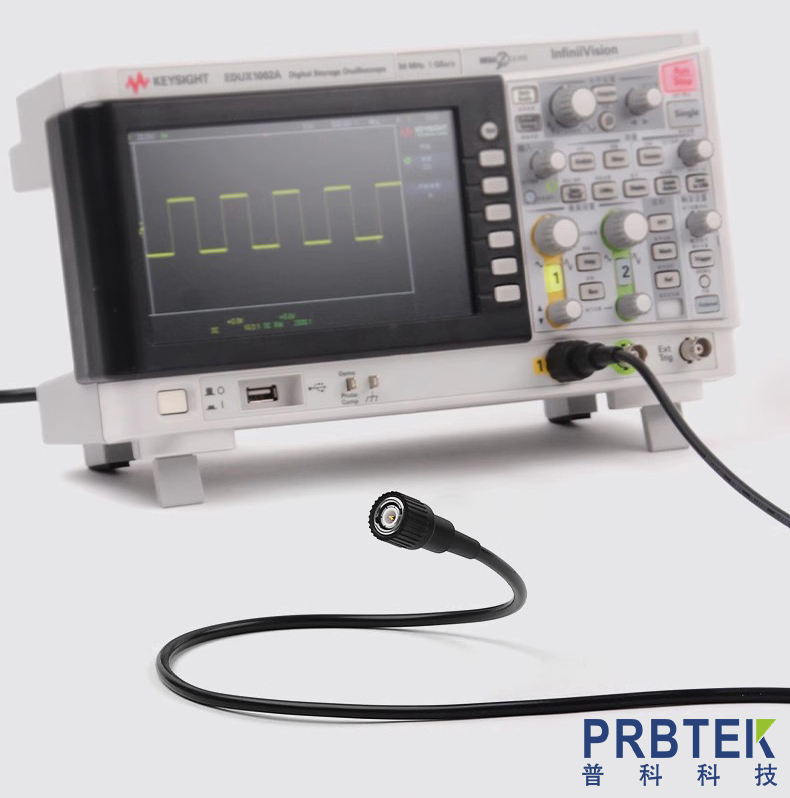

一、为什么 1:1 无源探头和同轴线测试结果会不一样？

1:1 无源探头（又称 “直通探头”）和同轴线作为常用测试连接工具，核心差异源于传输特性、寄生参数和接口匹配三大维度，这也是导致测试结果偏差的根本原因：

1. 传输路径的寄生参数差异

1:1 无源探头：内部存在探头针、接地夹、线缆的分布电容（通常 10-20pF）和串联电感，即使标注 “1:1 阻抗”，在高频场景（>100MHz）下，寄生参数会破坏阻抗匹配，导致信号衰减、相位偏移。

同轴线：特性阻抗固定（常见 50Ω/75Ω），屏蔽层减少电磁干扰，分布参数均匀且寄生效应远低于探头，信号传输更接近 “无损” 状态，尤其高频信号失真更小。

2. 接口匹配与反射损耗问题

测试系统的 “源阻抗 - 传输线 - 负载阻抗” 需保持一致（如 50Ω 系统）：

同轴线两端通常为标准 SMA/BNC 接头，与信号源、示波器的阻抗匹配度高，反射损耗小（一般 < -20dB），信号能量利用率高；

1:1 无源探头的探头针与被测点接触电阻、接地夹的接地阻抗不稳定（尤其接地夹过长时），易形成 “阻抗突变”，导致信号反射，出现过冲、振铃等失真，与同轴线的 “平滑传输” 结果产生偏差。

3. 电磁干扰（EMI）的抗干扰能力差异

1:1 无源探头的接地夹多为开放式设计，线缆无屏蔽或屏蔽效果弱，易拾取环境电磁干扰（如电源噪声、射频干扰），叠加在被测信号上，导致测试结果 “失真”；

同轴线的金属屏蔽层能有效隔离外部干扰，仅传输芯线中的目标信号，测试结果更接近真实值。

二、测试结果不一致的典型场景与表现

三、如何解决或规避测试结果不一致问题？

1. 选择匹配的测试工具（核心原则）

高频场景（>100MHz）、高精度测试：优先使用同轴线，确保信号源、传输线、示波器阻抗一致（如全 50Ω 系统）；

低频场景（<100MHz）、需灵活接触被测点：可使用 1:1 无源探头，但需选择低寄生参数型号（分布电容 < 10pF），并缩短接地夹长度（建议 < 3cm）。

2. 优化测试环境与操作规范

减少电磁干扰：测试时远离电源、变频器等干扰源，同轴线尽量缩短长度（避免过度弯曲），1:1 探头线缆远离干扰源；

确保接触良好：1:1 探头针与被测点紧密接触，接地夹接在就近的参考地（避免长线接地），同轴线接头拧紧，防止接触电阻过大。

3. 校准与补偿操作

示波器校准：定期使用校准信号源（如示波器自带的 1kHz 方波）校准探头，1:1 探头需进行 “负载补偿”，减少寄生参数影响；

对比验证：关键测试场景下，可同时用两种工具测试，通过同轴线的 “标准结果” 修正探头测试数据，或直接以同轴线测试结果为基准。

4. 特殊场景的替代方案

若需用探头但要求高精度：可选择 “有源差分探头”（输入阻抗高、寄生参数小），替代 1:1 无源探头，兼顾灵活性与测试准确性；

若同轴线无法灵活布线：使用 “低损耗同轴线”（如 PTFE 介质线缆），减少长度带来的信号衰减。

四、总结：核心结论与注意事项

1:1 无源探头与同轴线测试结果不一致，本质是传输特性和抗干扰能力的差异，而非工具 “质量问题”。关键在于根据测试需求选择合适工具：

追求高频、高精度、低噪声：选同轴线 + 阻抗匹配系统；

追求灵活性、低频测试：选 1:1 无源探头 + 规范操作 + 校准补偿。

实际测试中，若出现结果偏差，优先排查阻抗匹配、寄生参数和电磁干扰三大因素，通过规范操作和校准可大幅降低偏差，确保测试数据的可靠性。
