差分信号负端接地：滤波截止频率怎么确定？附步骤 + 案例​

在电子电路设计中，差分信号负端接地是常见的兼容改造或简化设计方案，但此时信号会从差分模式退化为单端 - 地参考模式，原有的共模抑制能力丧失，易受地环路噪声、电源纹波等干扰。滤波设计是解决干扰的核心，而截止频率的确定直接决定滤波效果 —— 既不能让有用信号失真，又要有效抑制干扰。本文就教你一套简单易懂的确定方法，兼顾理论与工程实践。

一、先明确 2 个核心前提（避免盲目计算）

确定截止频率前，必须先搞清楚 “有用信号” 和 “要抑制的干扰”，这是基础：

有用信号参数：重点明确「信号最高频率 f_signal」（如传感器信号 0~1kHz、高速数据信号 50MHz），这是保证信号完整性的关键 —— 截止频率不能低于信号高频成分，否则会导致波形拖尾、上升沿变缓。

干扰信号参数：找出主要干扰的「最低频率 f_noise」（如工频干扰 50Hz、开关电源纹波 10kHz、EMI 高频干扰 1MHz），截止频率需能让这类干扰被显著衰减。

二、截止频率的核心确定原则

一句话总结：截止频率 fC 需≥信号最高频率的 1.5~2 倍，同时≤干扰最低频率的 0.8~0.9 倍。

为什么要≥1.5~2×f_signal？：滤波器在截止频率处会衰减 3dB，留足余量能避免有用信号的高频成分被过度滤除，保证信号幅度和相位不失真。

为什么要≤0.8~0.9×f_noise？：干扰信号需在截止频率以上，才能被滤波器有效衰减（通常高频干扰衰减会随频率升高而增强）。

三、4 步快速确定截止频率（工程实用版）

步骤 1：明确关键频率值

例 1（低频场景）：传感器差分信号（0~1kHz，f_signal=1kHz），现场存在 10kHz 开关电源纹波（f_noise=10kHz）；

例 2（高频场景）：高速差分信号（0~50MHz，f_signal=50MHz），存在 100MHz 电磁干扰（f_noise=100MHz）。

步骤 2：计算 2 个基准值

信号侧基准 fC1：fC1 = 1.5~2 × f_signal（优先取中间值，兼顾信号完整性和干扰抑制）；

干扰侧基准 fC2：fC2 = 0.8~0.9 × f_noise（确保干扰能被有效衰减）。

步骤 3：确定最终截止频率 fC

取 fC1 和 fC2 的 “交集范围”，若范围过窄则优先满足 fC≥fC1（信号完整性比单纯抑制干扰更重要）：

例 1：fC1=1.5×1kHz=1.5kHz ~ 2×1kHz=2kHz；fC2=0.8×10kHz=8kHz ~ 0.9×10kHz=9kHz；最终 fC 选 2~5kHz（如 3kHz）；

例 2：fC1=1.5×50MHz=75MHz ~ 2×50MHz=100MHz；fC2=0.8×100MHz=80MHz ~ 0.9×100MHz=90MHz；最终 fC 选 80~90MHz（如 85MHz）。

步骤 4：实测验证与调整

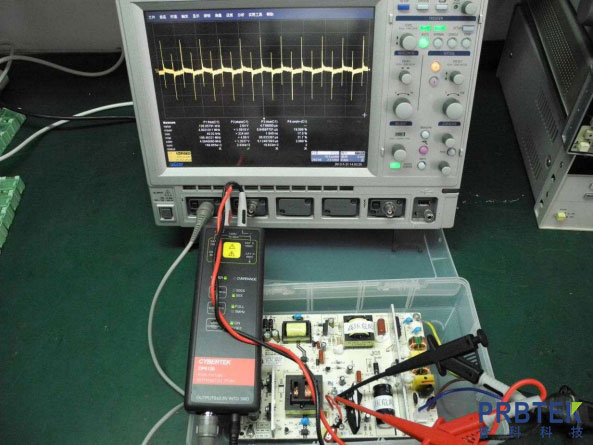

计算出的 fC 是理论值，实际需用示波器验证：

若滤波后仍有明显干扰：适当降低 fC（如从 3kHz 调到 2kHz）；

若信号出现失真（如波形变钝）：适当提高 fC（如从 3kHz 调到 4kHz）；

高频场景（>1MHz）：需考虑滤波器寄生参数（如 RC 滤波的电阻寄生电感），可通过仿真工具辅助调整。

四、不同滤波拓扑的截止频率计算补充

1. RC 低通滤波（低频信号首选）

公式：fC = 1/(2πRC)（τ=RC 为时间常数）；

选型建议：R 取 1kΩ~100kΩ，C 取 1nF~1μF（低频），电容选 NP0/C0G 材质（温漂小）。

2. LC 低通滤波（高频信号首选）

公式：fC = 1/(2π√(LC))；

选型建议：L 取 1μH~10μH（高频），电容选 X7R 材质（高频特性好），避免寄生参数影响带宽。

五、避坑提醒（新手必看）

不要只看干扰忽略信号：若为了抑制干扰把 fC 设得过低，会导致信号失真，反而影响系统性能；

接地要配合滤波：差分负端需单点接地，滤波器件接地端就近连接信号地，避免地环路引入新干扰；

高频场景需匹配带宽：示波器和探头带宽需≥3 倍 fC，否则无法准确观测滤波效果。
