差分信号正负接反有影响吗？

差分信号正负（如 ±、P/N、+/-）接反有明确影响，但影响程度和是否可恢复，取决于信号类型、传输协议及应用场景，核心结论先明确：多数场景下接反会导致功能异常，部分场景可通过软件 / 硬件修正，少数场景无实质影响。

一、核心影响：为什么接反会出问题？

差分信号的本质是通过 “正端（P）” 和 “负端（N）” 的电压差（Vdiff = VP - VN）传输信息，接收端判断信号逻辑（0/1）、相位或幅度时，依赖于这个 “差值的极性” 和 “变化规律”。接反后，电压差变为 Vdiff' = VN - VP = -Vdiff，相当于信号 “极性反转”，直接破坏接收端的判断依据，具体影响分场景说明：

二、分场景详细分析：影响程度 + 是否可修复

1. 数字差分信号（最常见，如 USB、CAN、RS485、Ethernet、LVDS）

这类信号通过 “差分电平跳变” 传递逻辑（如 CAN 的显性 / 隐性电平、LVDS 的高低电平），接反后影响最直接：

典型影响：

通信完全中断（无响应、丢包、误码率 100%）；

设备无法识别（如 USB 设备插反差分线后无法枚举）；

逻辑错乱（如 CAN 总线接反后，发送的 “1” 被接收为 “0”，导致指令错误）。

是否可修复：

硬件层面：交换 P/N 线即可恢复（最根本解决方式）；

软件层面：仅部分协议支持 “极性反转配置”（如部分 MCU 的 UART+RS485 模块、部分 Ethernet PHY），需通过寄存器设置让接收端 “反向解析”，但兼容性有限（非所有芯片支持）。

例外情况：部分简单差分传输（如自定义的差分 UART），若仅传递 “有无跳变” 而非 “跳变方向”，且接收端无极性校验，可能偶尔通信，但误码率极高，无实际使用价值。

2. 模拟差分信号（如音频、传感器差分输出、差分 ADC 输入）

模拟信号的 “极性” 直接对应物理意义（如声音的相位、传感器的正负位移），接反影响体现在 “信号意义反转”：

典型影响：

音频信号：左右声道相位相反（立体声错乱）、声音 “中空感”（相位抵消），或单声道声音反向（如人声听起来像 “倒放”）；

传感器信号（如应变片、热电偶差分输出）：测量值正负反转（如实际位移 + 5mm，显示 - 5mm）、零点偏移，或信号幅度衰减（若接收端有共模抑制比 CMRR 依赖极性）；

差分 ADC：采样结果正负反转（若 ADC 无 “输入极性选择” 功能）。

是否可修复：

硬件层面：交换 P/N 线（最直接，无失真）；

软件层面：对采样值取反（如传感器信号）、音频相位反转（可通过软件修正，但需确认无其他失真）。

3. 高速差分信号（如 PCIe、DDR、HDMI 2.1）

这类信号对 “极性一致性” 和 “时序同步” 要求极高，接反后影响更严重：

典型影响：

信号完整性完全破坏（眼图闭合、抖动超标）；

链路无法协商（如 PCIe 链路无法建立、DDR 内存无法初始化）；

硬件损坏风险（部分高速芯片对差分信号极性错误敏感，可能因信号反射导致端口损坏）。

是否可修复：仅能通过硬件交换 P/N 线，软件无修正空间（高速协议的物理层设计依赖固定极性，无配置接口）。

4. 特殊场景：无极性要求的差分信号（极少）

部分差分传输仅关注 “信号幅度差” 而非 “极性”（如某些模拟量采集，仅需测量 “变化大小”，无需正负方向），接反后：

影响：信号正负反转，但幅度不变（如测量温度变化量，接反后显示 “-ΔT”，但绝对值正确）；

处理：若无需正负方向，可忽略接反（或软件取反）；若需方向，必须交换线路。

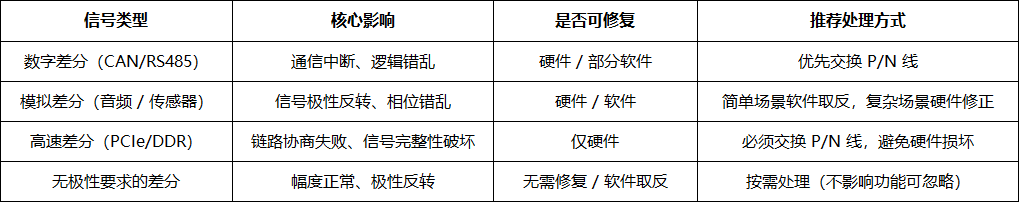

三、总结：接反影响的核心规律

四、实操建议

布线 / 接线时：严格按照规范区分 P/N 线（如线缆上的 “+/-” 标识、芯片 datasheet 中的引脚定义），避免接反；

出现问题时：优先排查差分极性（用示波器测量 P/N 线的电压差极性，对比正常设备）；

软件修正限制：仅适用于 “低速、非高速协议”，高速信号和多数数字协议必须硬件修正，软件无法弥补信号完整性损失。

总之，差分信号正负接反绝非 “无影响”，多数场景下会导致功能异常，仅少数简单场景可通过软件修正，布线和接线阶段严格核对极性是避免问题的关键。
