差分信号：无需地回路？解读工程实践中的真相

在电子电路设计与信号测量领域，“差分信号是否需要地回路”是一个高频疑问，尤其在工业控制、压电驱动（如堆叠式PZT）、高速通信等场景中，这个问题直接影响电路稳定性、信号完整性与设备安全性。很多人从理论层面认为，差分信号依靠两根信号线的电压差传输，无需依赖地回路；但在实际工程应用中，完全脱离地参考的差分系统往往会出现各种问题。本文将从原理、实际场景、应用案例三个维度，拆解差分信号与地回路的关系，澄清认知误区，给出可落地的实践建议。

一、理想与现实：差分信号的“无地”假象

要理解差分信号与地回路的关系，首先要区分“理想差分”与“工程实际差分”的差异——理想状态下的差分信号，确实可以实现无地传输，但这一前提在现实中几乎无法实现。

从原理来看，差分信号的核心是“差值传输”：接收端通过检测两根信号线（V+与V-）之间的电压差（Vdiff = V+ - V-）来还原信号，而非像单端信号那样，以地为参考基准测量单根线的电压。这种传输方式的最大优势的是抗共模干扰：外界电磁噪声会同时耦合到V+和V-两根线上，由于两根线的耦合噪声幅度相近、相位相同，接收端在计算差值时，会自动抵消共模噪声，从而保证信号完整性。

基于这一原理，理想差分系统无需依赖公共地作为信号传输的回路——两根信号线自身就可以构成信号的发送与接收回路，理论上即使完全脱离地，也能实现正常通信。但这只是理论层面的理想模型，实际电路中，芯片特性、信号频率、干扰环境等因素，都会打破这种“无地”平衡，让地参考成为不可或缺的存在。

二、为什么实际场景中，差分信号离不开“地”？

理想与现实的差距，本质上源于电子器件的工作特性和工程环境的复杂性。看似“无需地回路”的差分信号，实际上需要地作为“参考基准”和“安全保障”，具体原因可分为三点。

1. 共模电位稳定，离不开地参考

差分信号的正负线（V+、V-）虽然靠差值传输，但收发两端的芯片（驱动器、接收器）都有明确的“输入共模电压范围”。简单来说，V+和V-的电压不能无限制漂移，必须相对于某个参考电位（通常是地）保持在芯片允许的范围内。如果完全脱离地，两端的电位会处于浮空状态，共模电压会随机漂移，一旦超出芯片的共模范围，就会导致信号失真、通信中断，甚至损坏芯片。

例如，在堆叠式PZT的差分驱动电路中，若驱动源与PZT负载之间无共地参考，PZT的容性负载会累积电荷，导致共模电压漂移，最终出现驱动波形畸变、瞬时电流测量不准的问题。

2. 高频信号回流，需要地平面支撑

当差分信号的频率达到MHz及以上（如USB、LVDS、网口等高速差分信号），信号的传输特性会发生显著变化——此时电流的“回流路径”不再是简单的导线回路，而是需要依赖地平面（或电源平面）形成的“镜像回流”。

高速差分信号的电流会在两根信号线中形成反向流动，而根据电磁感应原理，地平面中会产生与信号线电流方向相反的镜像电流，构成完整的回流回路。如果没有完整的地平面，高速差分信号会出现严重的信号反射、串扰，导致信号完整性下降，甚至无法正常传输。这也是高速PCB设计中，差分对必须靠近地平面、严格控制阻抗匹配和走线等长的核心原因。

3. 静电泄放与安全防护，依赖地回路

电子设备在工作过程中，会产生静电积累，外界也可能存在静电干扰。如果差分系统完全无地，静电无法通过合理路径泄放，会在信号线或芯片接口处累积，当电压达到一定阈值时，会击穿芯片接口、损坏器件；同时，无地系统的耐压性能会大幅下降，容易出现绝缘损坏、短路等安全隐患。

此外，差分电路中不可避免地存在轻微漏电、静态电流，这些电流也需要通过地回路泄放，否则会导致零点漂移，影响测量精度（如PZT瞬时电流测量）。

三、分场景实操：差分信号的“地回路”选择策略

并非所有差分场景都需要相同的地回路设计，关键在于信号频率、传输距离、隔离需求以及负载特性。结合工程中最常见的三类场景，给出针对性的地回路设计建议，尤其贴合堆叠式PZT、工业控制等实操场景。

1. 低速差分场景（如485、CAN、PZT差分驱动、工业传感器）

此类场景的信号频率通常在kHz级，传输距离较短（数米至数十米），核心需求是稳定共模电位、提升抗干扰能力。此时，**不需要单独设计信号电流地回路**，但建议采用“单点共地”或“弱连接地”（如通过大电阻+电容接地）。

以堆叠式PZT差分驱动为例：驱动源与PZT负载之间无需走单独的信号地，但需将两者的参考地单点连接——这样既能稳定共模电位，防止电位漂移导致的波形失真，又能避免强地电流回路带来的干扰，同时不影响PZT瞬时电流的测量精度。

2. 高速差分场景（如USB、HDMI、LVDS、PCIE）

此类场景的信号频率在MHz至GHz级，核心需求是保证信号完整性，此时**绝对不能断开地参考平面**。设计时需满足两个核心要求：一是差分对走线严格等长、阻抗匹配（通常为50Ω或100Ω）；二是差分对下方必须保留完整的地平面，作为高速信号的回流路径。

需要注意的是，高速差分的地平面不能随意分割，否则会导致回流路径中断，产生严重的信号反射和串扰，甚至导致通信失败。

3. 隔离差分场景（如隔离放大器、隔离差分探头、隔离485）

此类场景的核心需求是电气隔离，避免不同系统之间的地电位差导致的干扰或设备损坏（如高压PZT驱动中的隔离测量）。此时，**完全不需要互通地**——隔离层会将发送端和接收端的地完全隔离，依靠隔离电源维持两端的独立电位，信号通过光耦、隔离变压器等器件传输，无需公共地回路。

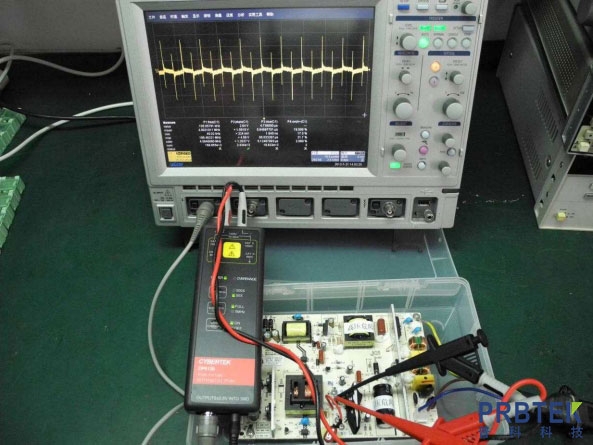

例如，用隔离差分探头测量PZT的瞬时电流时，探头的输入端与示波器端完全隔离，无需共地，这样既能破除地回路干扰，又能避免高压短路烧损示波器和探头。

四、常见认知误区澄清

在实际工程中，很多人对差分信号与地回路的关系存在误解，以下两个误区需重点澄清：

误区1：“差分信号不需要地，所以可以完全悬空”——错误。完全悬空会导致共模电压漂移、静电累积，最终影响信号稳定性和设备安全，仅隔离差分场景可实现完全无互通地。

误区2：“差分信号的地回路和单端信号一样，需要强电流回路”——错误。差分信号的地主要作用是参考电位和回流参考，而非信号传输的主要回路，无需设计强电流地回路，避免引入干扰。

五、总结：差分信号与地回路的核心关系

一句话总结：差分信号“不靠地传信号”，但“离不开地参考”——它区别于单端信号必须依赖地作为信号回路，却需要地作为共模电位基准、高速回流支撑和安全泄放路径。

具体来说，可分为三个核心要点：

1. 理想差分：无地也能传输，核心靠正负线电压差；

2. 普通差分（无隔离）：无需信号地回路，但需共参考地，稳定共模电位；

3. 隔离差分：完全无需互通地，依靠隔离器件实现信号传输；

4. 高速差分：必须保留完整地平面，作为信号回流路径。

对于从事PZT驱动、工业控制、信号测量的工程师而言，正确理解差分信号与地回路的关系，是保证电路稳定性、测量精度的关键。结合具体场景选择合适的地参考方案，既能发挥差分信号的抗干扰优势，又能避免因地回路设计不当带来的问题。
