柔性电流探头高频低频特性影响因素及调整方法

一、低频特性影响因素及调整方法

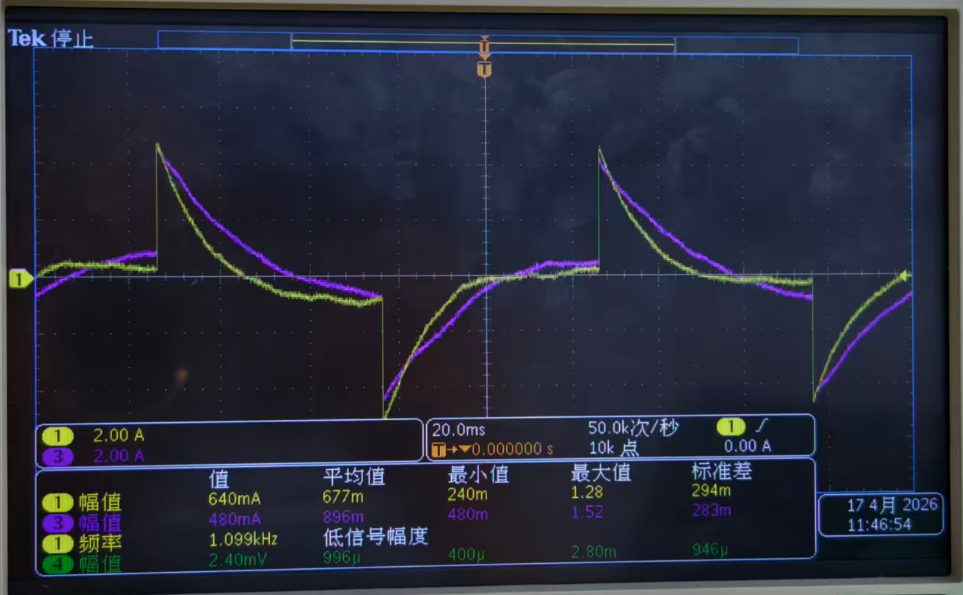

和我们常见的电流互感器不一样，柔性电流探头里的罗氏线圈，输出的不是被测电流本身的信号，而是这个电流变化快慢的信号，也就是微分信号，必须通过一个叫“积分器”的部件，才能把信号还原成原来的电流波形。线圈和积分器搭配在一起，就形成了一个“高通滤波器”，这就是为什么探头在低频测量时性能会受限制的根本原因。积分器有一个关键参数叫“时间常数”，这个数值越大，探头能测量的低频就越低，测出来的低频信号也就越准确。

积分器分为两种：一种是无源积分器，它的时间常数比较短，适合测量变化很快的脉冲电流，但如果用来测工频（50/60Hz，也就是我们日常用电的频率）或者更低频率的电流，就会出现明显的测量误差——要么测量值偏小，要么信号的相位出现偏差。另一种是主动积分器，它能实现更长的时间常数，更适合低频测量，但它也有缺点：自身会出现信号漂移、失调电压累积的问题，容易导致输出信号饱和，影响测量。

二、高频特性影响因素及调整方法

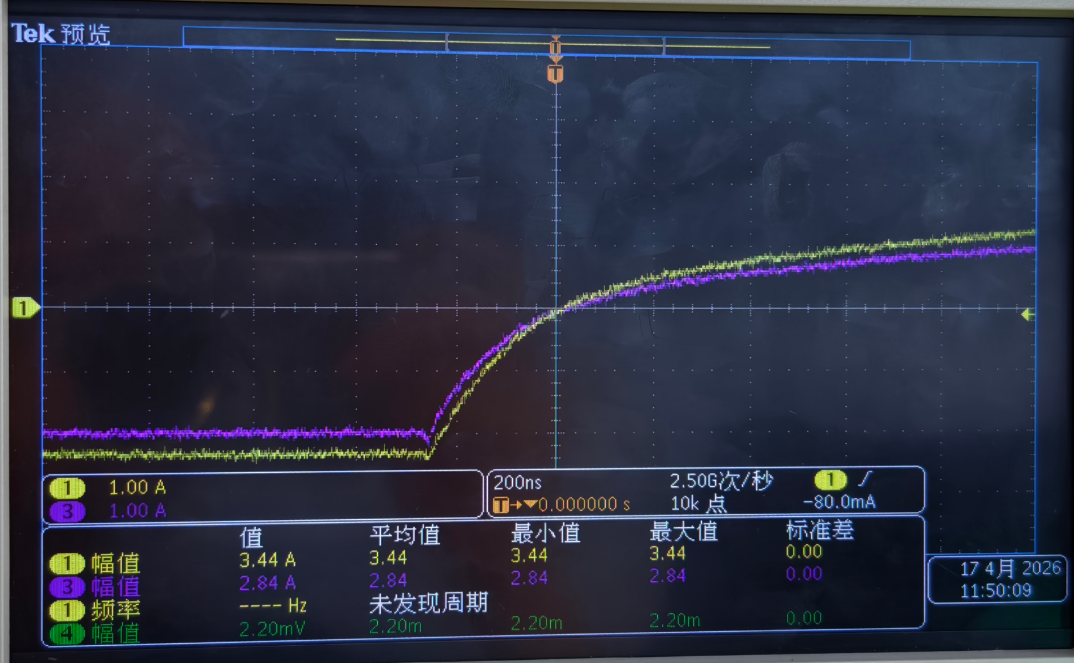

柔性电流探头在测量高频电流时，性能主要受线圈自身的“寄生参数”影响。当电流频率升高时，线圈本身存在的分布电容、自谐振效应会越来越明显，形成一个“谐振频带”。在这个频段内，探头的输出信号会出现明显的幅度偏高、相位失真的情况，严重影响测量的准确性。

具体来说，线圈的匝数、绕制的均匀程度，以及输出端接的电阻，都会直接影响探头能测量的最高频率（高频截止点）：线圈匝数越多，电感就越大，能测量的最高频率就越低；反过来，减少线圈匝数，能在一定程度上扩大高频测量范围，但会导致探头的灵敏度降低——也就是说，测量微小电流时会更不明显。

三、调整注意事项

1. 高频应用场景

如果要测量SiC MOSFET这类高速开关设备的电流，要选择匝数少、绕制均匀的线圈，这样能减少分布电容的影响；同时要保证输出端接的电阻，能给线圈提供合适的阻尼，避免出现谐振峰，防止测量失真。

2. 低频应用场景

如果要测量50/60Hz的工频电流，或者电流中的谐波成分，积分器的设计是关键。优先选择主动积分器，但需要通过增加静态增益，或者加装有源补偿电路，来抑制信号漂移的问题。
