柔性电流探头PK-CWT/300在充磁电源电流测量中的应用

充磁电源通过脉冲电容放电产生强磁场，工作电流呈脉冲形态，具有持续时间短（约20ms）、峰值高（约20000A）的特点。准确捕获该电流波形，是评估充磁效果一致性、保障设备安全及优化电源性能的关键环节。

需求如下：

量程：峰值电流需显著覆盖17.5kA，推荐额定峰值≥50kA，预留充足裕量。

带宽：优选≥1MHz，用于捕捉脉冲瞬态细节；同时需具备充足低频响应与低波形下垂特性，以完整还原约20ms的衰减尾波。

结构：柔性开环线圈，孔径仅允许单根馈电导体穿过，确保测量对象单一、避免多导体耦合误差。

低频性能：低频响应需覆盖整个衰减采集窗口，波形无明显下垂。

普科PK-CWT/300柔性罗氏线圈的各项性能指标与目标需求完全匹配，提供了更充足的余量。

测试流程如下：

1. 探头内装入4节AA碱性电池，或通过电源适配器进行供电。将探头开关拨至ON，观察绿色电源指示灯是否稳定亮起。

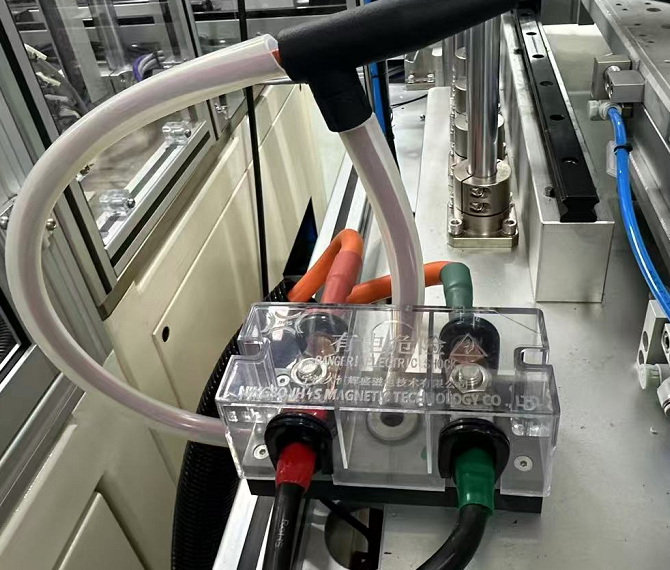

2. 将柔性感应环打开，环绕穿过被测充磁电源，确保卡扣闭合锁紧。尽量使被测导线位于感应环的几何中心位置。

3. 将积分器连接示波器，确保接口旋紧，接触良好。示波器输入阻抗设置为1MΩ。衰减比例设为5000X。

4. 人员退至安全距离外，合上充磁电源总开关，上电观察波形。

5. 放电结束后，先切断充磁电源的总开关。确认安全后再打开感应环的卡扣，将线圈从被测导体上取下。随后将探头电源开关拨至OFF，断开与示波器的连接。

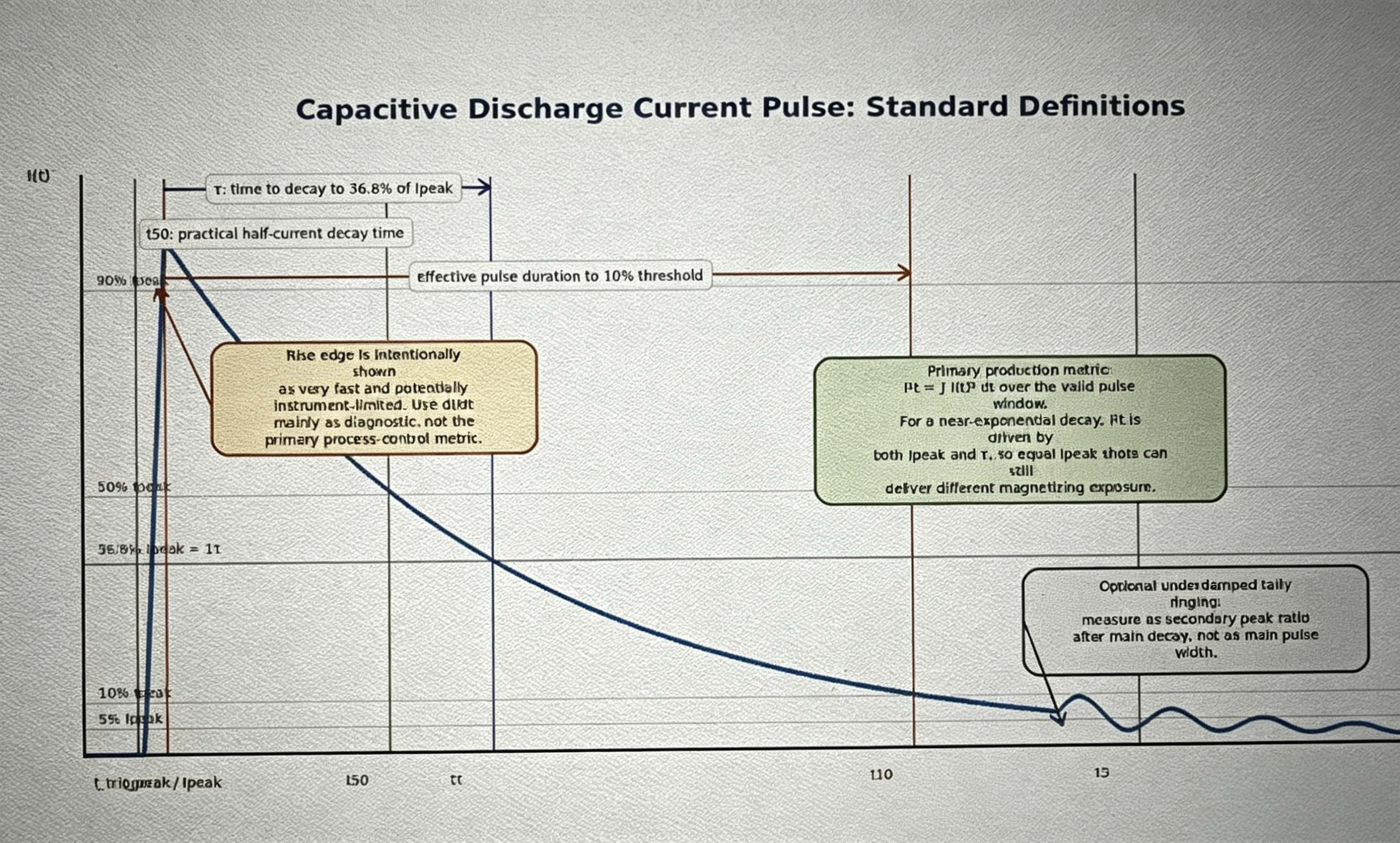

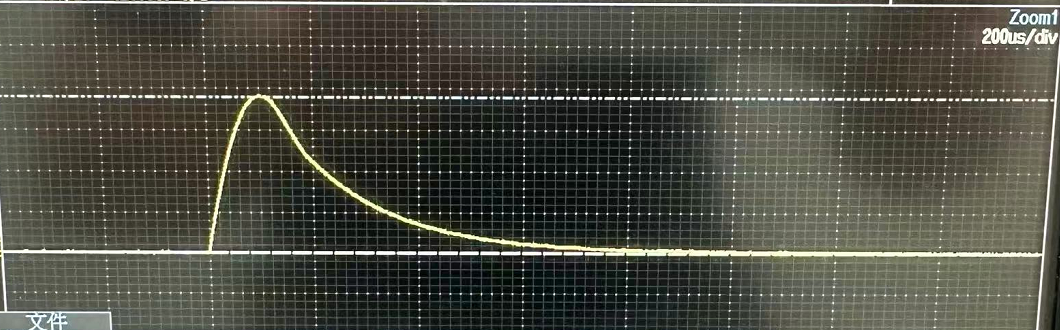

实际测试放电波形如下图所示，与标准电容放电电流脉冲特征高度吻合。波形呈现典型的欠阻尼衰减形态，上升沿陡峭，峰值电流处于预设量程范围内。随后进入指数衰减尾波，整体包络平滑，无异常振荡或截顶畸变。

整体而言，PK-CWT/300的测量结果准确、波形完整，完全满足充磁电源脉冲电流的监测与诊断需求。
