PK-CWT 标准 /mini 柔性电流探头对比及选型建议

引言

罗氏柔性电流探头凭借无接触、宽频、可开合、大电流测量优势，广泛应用于电力电子、EMC 测试、电网谐波、脉冲大电流科研等场景。普科科技推出PK-CWT 标准系列与PK-CWT mini 小型系列两款柔性电流探头产品线，二者核心原理均为开环罗氏线圈积分方案，带宽上限统一 16MHz，但在线圈规格、低频性能、测量量程、使用场景、结构尺寸上存在明显分化。本文基于两款产品官方手册，从产品定位、核心参数、硬件规格、操作与环境、适用场景五大维度全面对比，为选型提供依据。

一、产品定位与基础概述对比

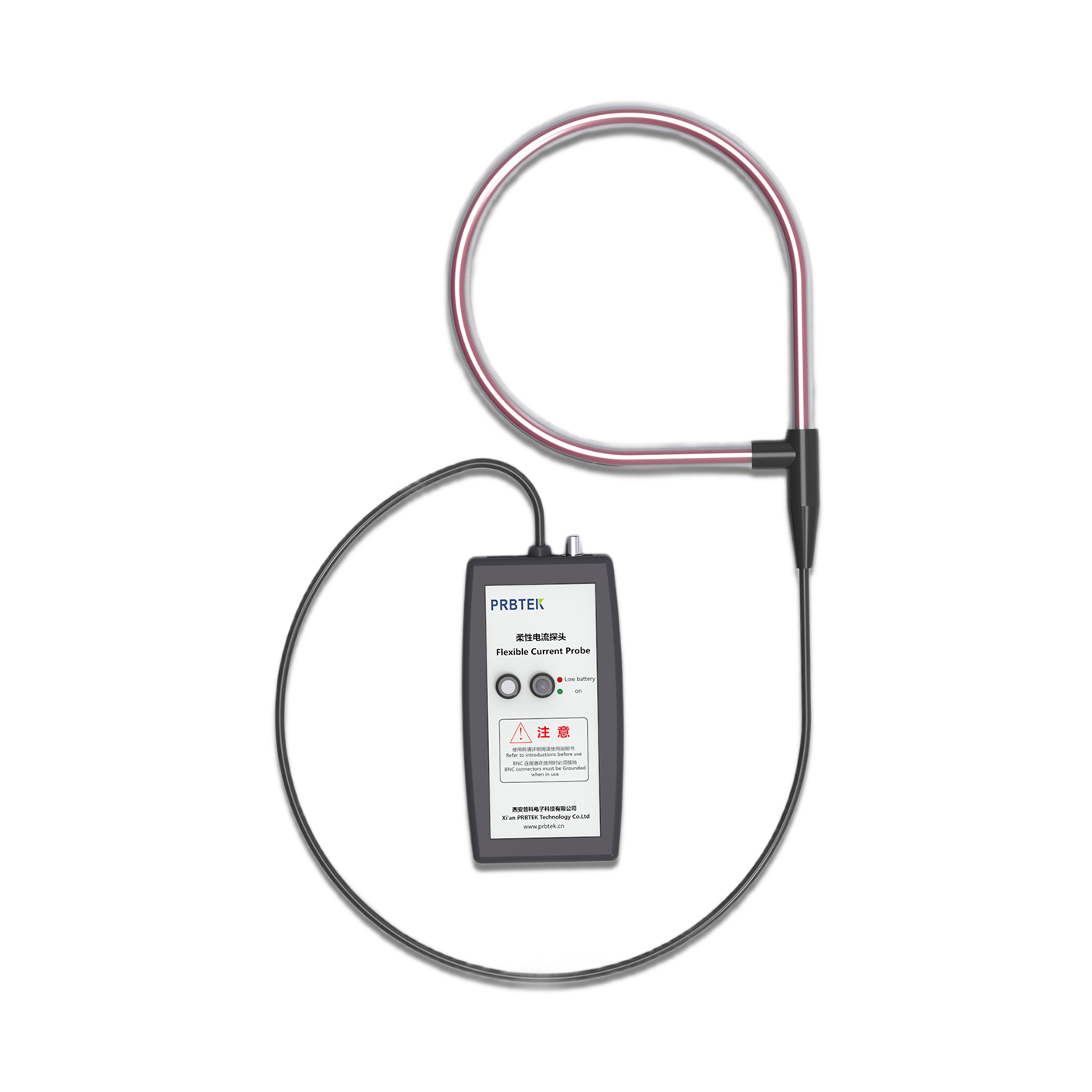

1. PK-CWT 标准系列（常规款）

主打长线圈、全量程、更低低频截止、更高抗扰、高精度科研级测量，线圈标准周长 300/500/700/1000mm，适配粗母线、多匝线缆、大型功率设备母线测量；测量电流覆盖 30A~1200kA，低频最低可达 0.1Hz，适合需要捕捉极缓慢直流缓变、长时间脉冲、工频谐波高精度监测场景。

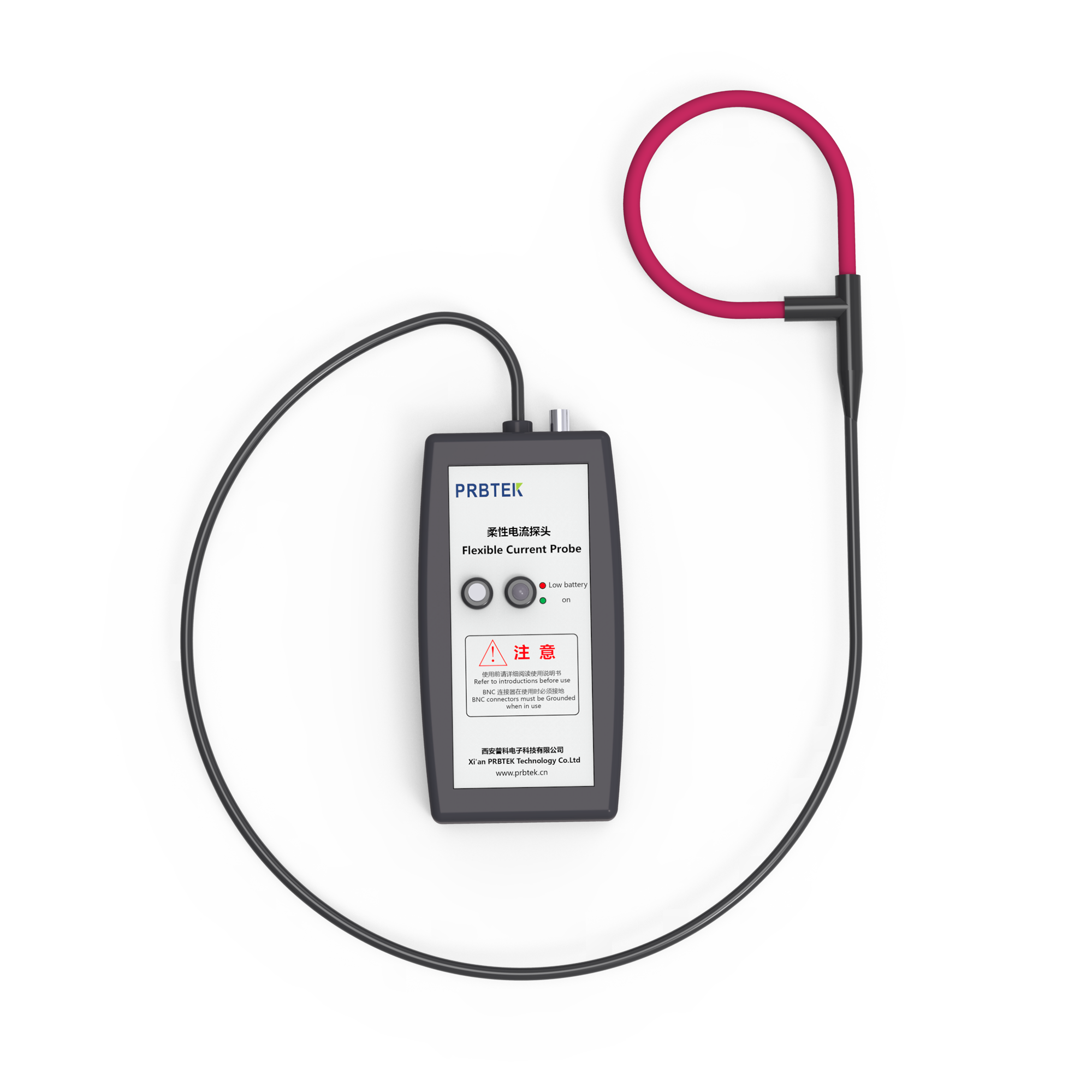

2. PK-CWT mini 系列（小型款）

主打轻量化、微型线圈、紧凑空间测量，标准线圈周长仅 100/200mm，适配狭小机柜、电路板、细导线、元器件引脚；量程上限 600kA，低频最低 0.2Hz，结构小巧便携，侧重中小型功率设备、高密度布线工况测量。

核心定位差异总结

标准系列：大空间、超长脉冲、超高精度、超大电流科研场景；mini 系列：狭小空间、轻量化、中小脉冲、紧凑电路板现场测试。

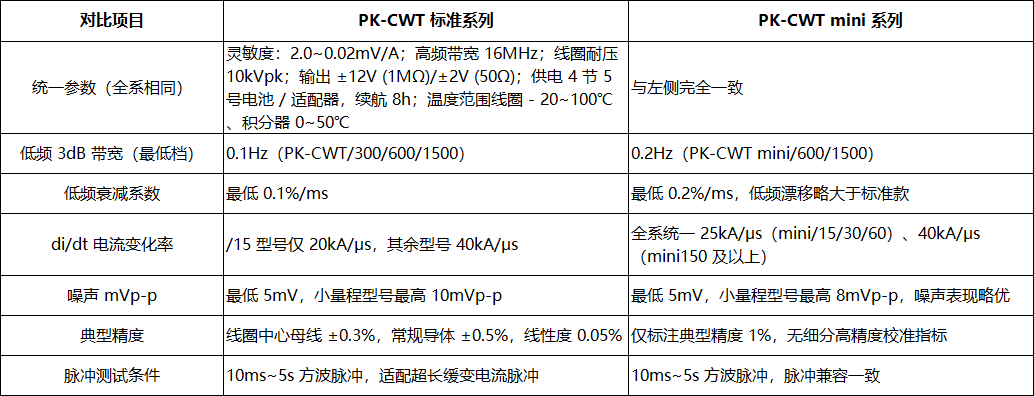

二、关键电气技术指标对比

两款产品型号一一对应（/15、/30、/60、/150、/300、/600、/1500），灵敏度、峰值电流规格完全一致，核心差异集中在低频带宽、衰减、di/dt 耐受、噪声、精度：

指标解读

1.低频性能：标准系列全面领先标准系列最低 0.1Hz 低频截止，衰减更小，可精准捕捉数秒级缓慢变化直流、工频低频谐波；mini 系列最低 0.2Hz，低频漂移更大，长时间缓变信号测量误差会高于标准款，不适合超长周期脉冲监测。

2.电流变化耐受：标准系列灵活性更强标准小量程型号 di/dt 为 20kA/μs，大量程 40kA/μs；mini 小量程统一 25kA/μs，冲击耐受区间折中，极端陡沿脉冲场景标准系列上限更高。

3.噪声与精度取舍mini 小型线圈噪声更低，但整体典型精度仅 1%；标准系列具备细分高精度校准指标，线性度、读数误差控制更严苛，科研计量场景优势显著。

三、硬件结构与物理规格对比

1. 线圈周长（核心区分点）

PK-CWT 标准系列：标准 300/500/700/1000mm，支持定制，线圈尺寸大，可包裹多根粗铜排、大功率母线；

PK-CWT mini 系列：标准 100/200mm 微型线圈，仅适配单根细导线、PCB 引脚、狭小线缆，无法测量大截面母线。

2. 线缆长度

两者标准线缆均为 1m、2.5m，均可按需定制加长，无差异。

3. 线圈体积与便携性

mini 线圈直径更小、整体重量轻，单手可操作，适合机柜内部、车载设备、便携式现场巡检；标准系列长线圈体积大，适合实验室固定台架、大型变流器、电网设备长期监测。

4. 供电与配件

供电：两者均支持 4 节 AA 电池、外部适配器供电，电池续航 8 小时；标准系列采用 USB 供电接口，mini 为 DC 供电接口；

装箱清单：标准系列多一份校准报告，mini 仅配备合格证；其余收纳箱、BNC 线、电池、适配器、说明书配置完全相同。

四、操作规范与使用注意事项异同

相同操作要求

1.测量前关闭被测电路，测后断电再拆卸探头，防止电流冲击；

2.导线必须穿过线圈中心，避开线圈接缝误差区；

3.线圈插头完全插紧，远离多圈强磁场、MHz 级高压干扰源（＞100V/μs）；

4.示波器衰减设置逻辑一致：2mV/A 对应 500X，1mV/A 对应 1000X；

5.无防爆、潮湿环境使用限制，安全电压上限均为 10kVpk。

细微差异

标准系列手册明确标注线圈最大截面直径 8.5mm，mini 无导体直径限制说明；标准系列补充了线性度、直流偏移等校准操作参考，mini 仅基础操作流程，无高精度校准指导内容。

五、适用场景差异化对比

PK-CWT 标准系列适用场景

1.大功率电力设备：变频器、光伏逆变器、大型中频加热炉粗铜排电流监测；

2.高精度科研测量：磁约束聚变、脉冲电源、长时程大电流试验，对低频精度、线性度要求严苛；

3.电网谐波、变电站母线瞬态电流检测，需要包裹多根并行线缆；

4.计量、EMC 实验室标准测试，需要出具校准报告。

PK-CWT mini 系列适用场景

1.高密度狭小空间：开关电源 PCB、车载电控、小型储能模块、低压控制柜细导线；

2.便携式现场巡检：轻量化需求，频繁拆装、手持测量；

3.中小功率电力电子样机测试，脉冲宽度适中，无超长缓变直流信号；

4.空间受限、无法容纳长线圈的小型设备研发。

六、保修与售后

两款产品保修规则完全统一：探头主机非人为损坏质保 3 年，电池、BNC 线缆等附件质保 1 年，售后标准无区别。

七、选型总结

1.选 PK-CWT 标准系列：需要测量粗母线 / 多根线缆、低频高精度监测、超长脉冲、实验室计量科研、追求 0.3%~0.5% 高精度、大空间设备长期监测；

2.选 PK-CWT mini 系列：测量空间狭小、导线细、需要轻量化便携、中小功率样机、无极低频率缓变信号测量需求，优先看重小巧尺寸。

两款产品共享相同的 16MHz 高频带宽、10kV 绝缘耐压、供电与输出方案，核心取舍在于线圈尺寸、低频性能、测量精度，工程使用中可根据被测设备空间大小、信号频率特性、测量精度需求完成选型。
