一文读懂射频旋转关节原理、分类与选型

一、基础定义

射频旋转关节是精密机电微波器件，核心作用：在设备360° 无限连续旋转工况下，在静止端与旋转端之间无间断传输射频 / 微波 / 毫米波信号，全程维持稳定阻抗匹配，避免线缆扭转、信号反射失真。

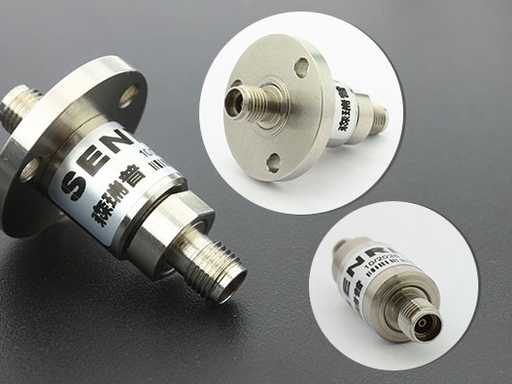

单通道同轴旋转关节

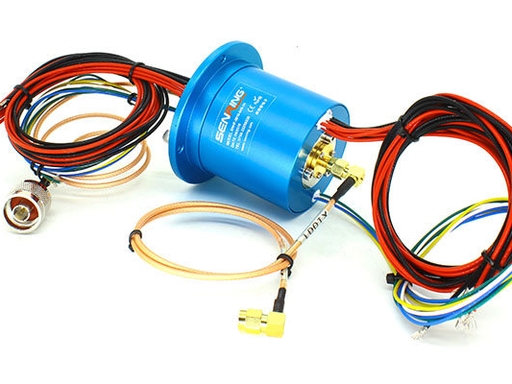

多通道混合射频滑环

大功率波导旋转关节

二、核心工作原理

核心准则：全程保持 50Ω 标准同轴 / 波导阻抗连续，旋转界面不出现阻抗突变，杜绝驻波、插损恶化、相位波动。分两类耦合结构：

1.接触式（同轴主流）转子内导体采用铍铜镀金弹性触点，紧贴定子导电环滑动接触；内外导体间低损耗介质支撑，保证旋转时同轴度。优点：超宽频 DC~50GHz、体积小、多通道易集成；缺点：触点存在磨损，寿命千万转级。

2.非接触式（电容耦合 / 波导）动静导体无物理接触，依靠高频电容 / 波导电磁场耦合传能；无磨损、超长寿命。优点：寿命上亿转、耐高速旋转、高功率；缺点：带宽窄、体积更大、成本高。

三、主流分类

1. 按传输结构

同轴旋转关节（最通用）阻抗统一 50Ω，接口 SMA/2.92mm/2.4mm/1.85mm，覆盖 DC~50GHz，雷达、测试设备、光电吊舱大量使用，可单 / 多通道，还能混合电源、控制信号做成射频电混合滑环。

波导旋转关节分 X/Ku/Ka/W 波段，大功率雷达专用，耐受千瓦～兆瓦射频功率；仅对应固定微波频段，不可直流传输。

同轴 - 波导混合关节兼顾宽带同轴与大功率波导，机载舰载雷达转台专用。

2. 按通道数量

单通道：基础测试、小型天线

多通道（2~8 路射频）：相控阵转台、多波段跟踪雷达

混合集成：射频通道 + 数十路电源 / 串口 / 以太网滑环一体

3. 按安装外形

U 型（直通）、L 型（90° 直角）、法兰固定穿轴式、微型贯通轴、中空轴大电流复合关节。

四、关键电气性能指标（选型核心）

工作频率：同轴 DC~18/26.5/40/50GHz；波导分波段

电压驻波比 VSWR：越好越接近 1，常规≤1.4@全频段；精密款≤1.25

驻波跳动 WOW：旋转一周内 VSWR 最大波动，雷达测距 / 测速要求＜0.05（决定相位、幅度稳定性）

插入损耗 IL：损耗越小越好，DC~18GHz 典型 0.2~0.6dB

旋转相位波动：精密跟踪雷达要求相位变化＜1°~3°/360°

通道隔离度：多通道款≥40~50dB，防止通道串扰

功率容量：小功率测试几瓦，雷达大功率波导可达 kW 级

机械参数：最高转速、机械寿命（百万 / 千万转）、工作温度、防护 IP 等级

五、典型应用场景

1.军工雷达岸基 / 舰载 / 机载搜索雷达、气象雷达、跟踪转台；天线 360° 旋转，发射 / 接收信号通过旋转关节馈送。

2.卫星通信 SATCOM动中通车载 / 船载卫星天线、地面卫星跟踪站，Ku/Ka 波段旋转馈源。

3.光电吊舱 / 机载云台高清射频视频、毫米波雷达信号旋转传输，搭配多路电源滑环。

4.射频测试测量微波暗室旋转测试台、天线远场测试转台、射频自动化产线。

5.医疗 / 工业毫米波设备医疗成像旋转探头、工业无损检测雷达。

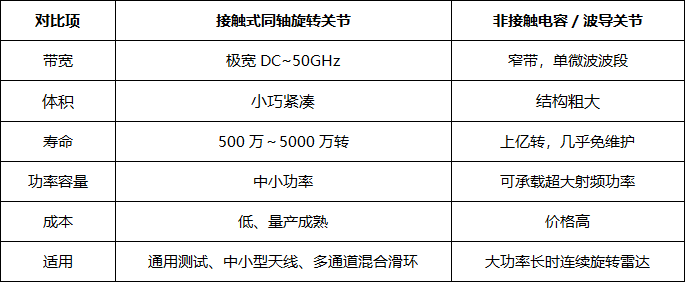

六、接触式 vs 非接触式对比

七、选型要点

1.确定最高工作频率，匹配对应射频接口（SMA/2.92/2.4mm）；

2.系统指标约束：雷达优先严控WOW 驻波跳动、相位波动；普通测试仅关注插损、驻波；

3.旋转时长与转速：连续 24h 高速旋转选非接触式；间歇低速选接触式；

4.是否需要集成电源、以太网、控制信号，选用射频电混合滑环；

5.环境：机载 / 舰载选宽温（-55~+125℃）、防水防腐密封款。
