高压差分探头浮地测试完整步骤

一、什么是浮地测试，为什么必须用高压差分探头

1. 浮地定义

被测两个测试点均不接大地，两点整体对地存在很高的浮动共模电压（如开关电源原边、H 桥半桥上下管、变频器母线、光伏逆变桥臂）。

2. 普通单端探头绝对不能测浮地

普通无源探头地线直接连通示波器机壳 / 市电大地：

地线夹接浮地高压点 → 强行将浮动电位拉到大地，瞬间短路炸机、烧毁探头、击穿示波器；

示波器外壳带电，存在触电风险；

共模噪声无法抑制，波形完全失真。

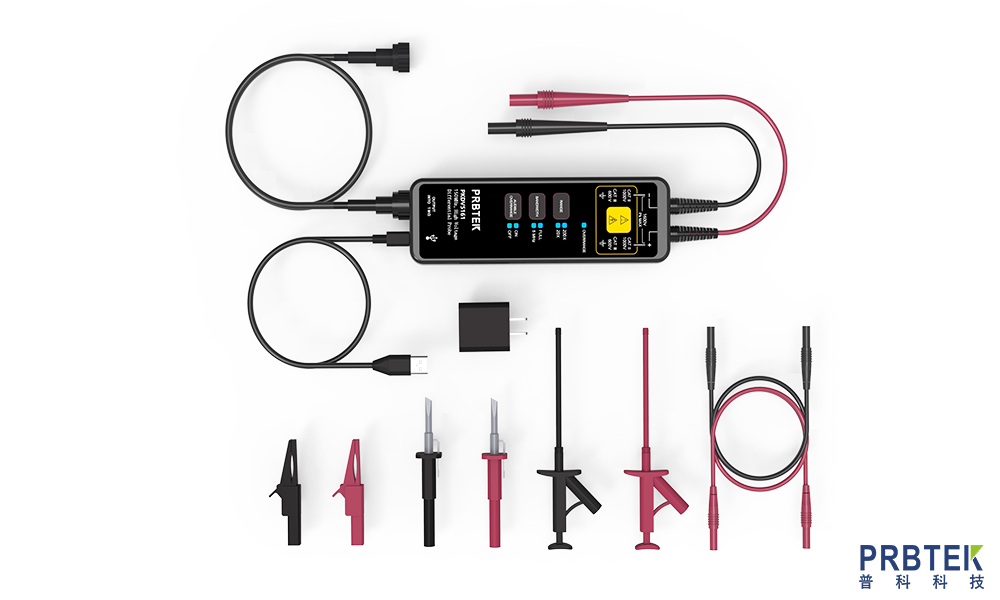

高压差分探头全套配件

3. 高压差分探头实现浮地测试三大核心机制

1.差分测量：只采集 V + 与 V - 两点电压差，不以大地为参考；

2.电气隔离：探头内部光耦 / 电容隔离，高压输入端与示波器大地完全断开，阻断高压窜入仪器；

3.高 CMRR 共模抑制：大幅滤除两点共同对地的浮动共模电压，保证波形干净准确。

二、关键参数选型（浮地测试硬性要求）

浮地测量必须同时满足两项耐压，缺一不可：

1.差分电压量程：两点间峰值电压 ≤ 探头差模额定（如 PKDV5161 ±1600V）；

2.共模耐压：任意测点对地浮动电压 ≤ 探头共模额定（浮地场景核心指标）；

3.CMRR 共模抑制比：高频下数值越高越好（50MHz 需≥40dB，开关电源推荐≥60dB）；

4.带宽匹配：覆盖开关管开关频率、谐波，避免边沿失真；

5.安全等级 CAT II/CAT III：工业强电必须选 CAT III 等级探头。

三、标准浮地测试实操步骤（安全优先）

步骤 1：断电安全预处理

1.断开被测设备总电源，对母线大电容充分放电（至少 30s）；

2.目视检查探头线缆、探针、BNC 无破损、开裂、老化；

3.确认示波器电源线保护地正常接地（严禁拔掉示波器地线做浮地，会导致整机带高压触电）；

4.万用表预验电，确认浮动共模、差分电压不超探头额定，预留 20% 余量。

步骤 2：探头连接与调零

1.差分探头 BNC 牢固接示波器通道，设置对应衰减比（50×/100×/500×）；

2.给探头供电（电池 / 适配器供电隔离型差分探头）；

3.调零校准：将 V+、V - 探针短接，执行 Auto Zero，消除直流失调，避免低压波形偏移；

4.探头线缆收拢，缩短测试引线，减少环路面积降低 EMI 干扰。

步骤 3：浮地接线（核心规范）

浮地测试标准接法：V+、V - 两支探针全部悬空，两端都不接大地

正探针接高压浮动节点，负探针接该浮动电路内部参考点（如半桥下管源极、母线负）；

❌ 禁止：把负端夹子接示波器大地 / 系统安全地，会破坏隔离、引入地环路；

❌ 禁止：两端分别接两个不同电位地，形成地环路，波形杂波严重。

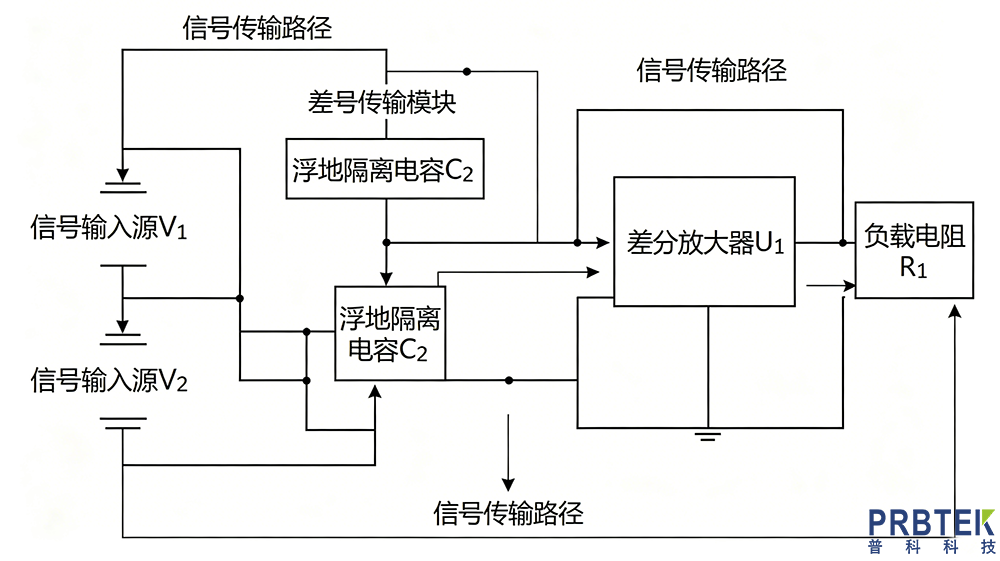

差分浮地测量电路示意

步骤 4：上电测量

1.先接好两支探针，再给被测设备上电；

2.示波器设置合适电压档位、带宽限制，开启平均模式抑制共模噪声；

3.测量过程手不触碰金属探针、高压焊点，高压场景佩戴绝缘手套；

4.观察波形，若噪声大：缩短引线、收紧探头环路、降低示波器带宽。

步骤 5：断电拆除（反向顺序）

1.先断开被测设备电源，再次充分放电；

2.取下两支探针；

3.关闭差分探头电源，拔下示波器 BNC；

4.收纳探针、线缆，避免挤压破损绝缘层。

四、典型浮地测试应用场景

1.开关电源原边 MOS 管、桥式驱动：原边浮地，对地数百伏共模，单端探头必炸；

2.变频器、伺服驱动器三相桥臂：每相桥臂整体对地浮动；

3.光伏逆变器、储能双向 DC-DC：母线高压浮地；

4.H 桥、半桥、LLC 谐振电路；

5.动力电池组串联单体压差测量；

6.工业单相 / 三相交流相线间压差测量。

五、致命安全禁忌（高频事故点）

1.禁止拔掉示波器保护地线试图让示波器整机浮地，仪器外壳、旋钮、接口全部带高压，人体触碰即触电，示波器内部无高压隔离，极易击穿烧毁。

2.严禁超共模 / 差模电压使用短时超压会击穿探头内部隔离层，探头永久报废，高压直接导入示波器损毁通道。

3.潮湿、粉尘环境禁止高压浮地测试绝缘表面漏电流增大，降低隔离耐压，有爬电、击穿风险。

4.禁止多通道混用单端探头 + 差分探头跨接高低压地会通过示波器内部共地回路短路高低压，炸机起火。

5.不要加长原装探针引线引线过长增大环路，共模抑制能力大幅下降，波形噪声激增。

六、波形失真 / 噪声大排查方案

1.波形直流偏移：未做调零，重新短接探针 Auto Zero；

2.大量高频杂波：测试引线过长、环路过大，收紧线缆；选用更高 CMRR 高频差分探头；

3.波形幅度偏小：示波器衰减档位与探头不匹配；

4.边沿畸变：探头带宽不足，更换更高带宽型号；

5.波形跳变漂移：探针接触不良、BNC 未锁紧、绝缘表面脏污漏电。

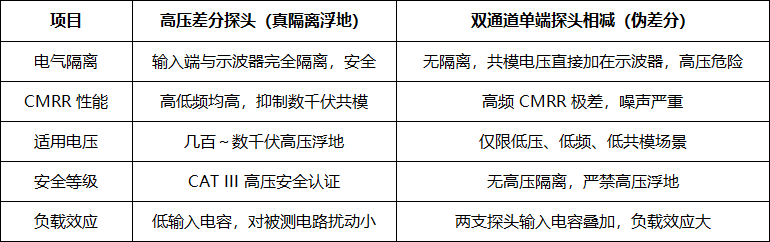

七、与双通道伪差分（两单端探头相减）对比

结论：高压浮地测试唯一安全可靠方案为专用高压差分探头，双通道相减仅能做低压简易测试，不可用于功率电子高压浮地场景。
