剩余电流（漏电电流）完整测量方法

剩余电流 = 火线流出电流 − 零线回流电流，差值就是设备对地漏电电流，分钳形表直测、分线钳测、标准漏电测试仪三种常用方式。

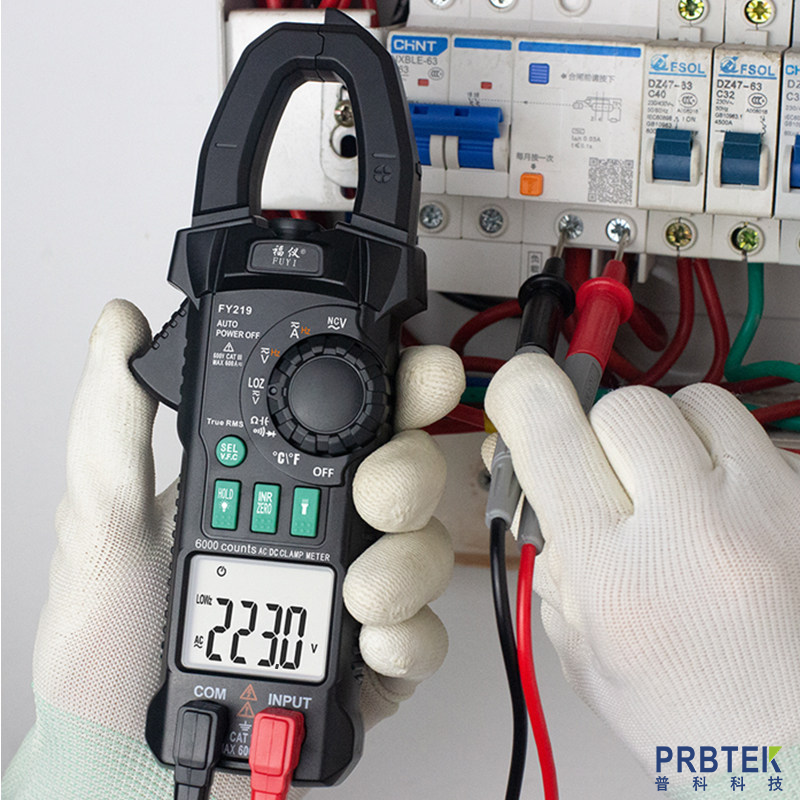

一、最常用：剩余电流专用钳形表（漏电钳表）

1. 单相 220V 设备（插座、家电）

1.把火线 L + 零线 N 两根线同时穿过钳口，地线 PE 不要夹进去；

2.档位拨至 mA（漏电档）；

3.读数就是整机剩余漏电电流。

原理：正常 L、N 电流大小相等方向相反，磁场抵消；对地漏电时部分电流走地线 / 大地，磁场不能抵消，钳表读出差值。

限值参考：家用设备正常＜0.75mA；超过 30mA 会触发家用漏保跳闸。

2. 三相 380V 设备（电机、变频器、充电桩）

1.三相火线 L1/L2/L3 + 零线 N 四根全部穿入钳口；

2.PE 地线分开，不进钳口；

3.mA 档读数即为整机剩余电流。

3. 单独测地线泄漏电流（直观漏电流）

只把 PE 地线单独穿钳口，读出的数值就是直接对地泄漏电流，等于剩余电流。

二、普通数字万用表测剩余电流（无漏电钳表时）

适合小电流、低压回路，需串入回路，操作注意安全：

方法 1：零线串联测总漏电

1.断开回路零线，万用表拨 AC 电流 mA 档；

2.表笔串联进零线断点；

3.正常负载电流很大，需先估算量程；

4.设备外壳接地时，大地分流，此方法读数不准，优先用钳表。

方法 2：测外壳对地电压换算（间接估漏电）

万用表 AC 电压档，测设备金属外壳与大地 / 地线之间电压，配合接地电阻估算漏电流：\(I_{漏}=U_{外壳}/R_{接地}\)仅作粗略判断，不能精准读数。

三、漏电保护器测试仪（漏保检测仪）

专门测保护装置动作，同时输出标准剩余电流：

1.插在被测插座上；

2.设置档位：10mA/30mA/100mA/300mA；

3.按下测试，仪器模拟对地注入剩余电流；

4.记录漏保跳闸时的电流、跳闸时间；多用于验收、配电箱漏保校验。

四、关键实操要点（避坑）

1.地线绝对不能和 L/N 一起夹PE 进钳口会抵消漏电磁场，读数直接归零，测不出漏电。

2.多根线缆要全部同心穿过钳口，不要只夹单根；

3.变频器、开关电源会有高频杂散剩余电流（容性漏电流），空载也有几 mA，属正常；

4.安全提醒：带电测量务必绝缘手套，潮湿环境禁止徒手操作；高压设备需停电配合互感器测量。

五、区分两种剩余电流

1.功能性剩余电流（容性）：线缆、PCB 对地分布电容产生，空载也存在，几 mA，不危险；

2.故障剩余电流（绝缘破损）：几十 mA 以上，会触电、触发漏保，属于故障。
