同轴电流分流器电流检测高压放电试验方法

在电力系统、国防军工、工业生产及科学研究等领域，高压放电现象广泛存在，其电流参数的精准检测是评估设备性能、保障运行安全的核心环节之一。同轴电流分流器凭借其独特的同轴结构设计，具备低寄生电感、低分布电容、宽频率响应及高精度测量等优势，在高压放电电流检测中得到广泛应用，尤其适用于冲击大电流、高频电流的精准捕捉。本文结合相关标准与实践经验，详细阐述同轴电流分流器电流检测高压放电试验的原理、试验准备、操作流程、数据处理及安全规范，为相关试验工作的规范开展提供技术参考。

一、试验核心原理

同轴电流分流器的电流检测本质基于欧姆定律，即通过测量已知阻值的分流器两端电压降，结合欧姆定律I=V/R反推流过的电流大小，其中I为被测电流，V为分流器两端电压降，R为分流器固有电阻值。其核心优势源于同轴结构的设计，内导体与外导体同心布置，能够有效抑制电磁干扰，减少寄生电感和分布电容对测量的影响，尤其在高频、冲击性高压放电场景中，可精准捕捉电流的瞬态变化细节，避免传统分流器因杂散参数导致的测量失真。

高压放电试验中，被测放电电流通过同轴分流器时，在其电阻体上产生与电流成正比的电压信号，该信号经专用传输线缆传输至数据采集设备，经放大、滤波等处理后，转化为可读取、可分析的电流数据，从而实现对高压放电电流的幅值、波形、上升时间、持续时间等关键参数的精准检测。同时，同轴分流器多采用四端子结构（电流输入端子与电压输出端子分离），可有效消除引线电阻和接触电阻对测量准确度的影响，进一步提升检测精度。

二、试验前期准备

（一）试验设备选型与检查

1. 同轴电流分流器：根据高压放电试验的预期电流范围（通常为几十千安至几百千安，峰值可达100ka以上）、频率范围（直流至1mhz及以上），选择合适额定参数的分流器。优先选用电阻精度高（误差≤±0.1%）、温度系数低（≤±5ppm/°c）、频率响应宽的产品，电阻体材质优先选择锰铜等稳定性优良的合金，确保试验过程中电阻值稳定。同时，需核对分流器的额定功率，避免因放电电流过大导致分流器过热损坏或电阻值漂移。

2. 高压放电发生装置：根据试验需求选择合适的高压放电源，如冲击电压发生器、冲击电流发生器等，其输出电压、电流幅值需满足试验设计要求，且具备稳定的放电特性，可实现单次或多次重复放电。试验前需检查放电装置的绝缘性能、控制系统可靠性，确保无漏电、误触发等隐患。

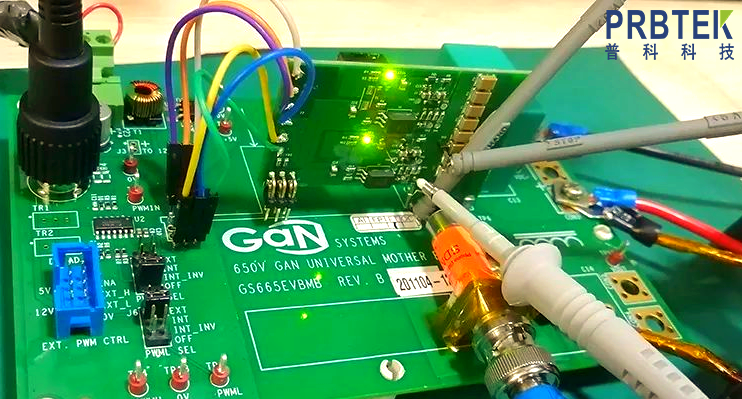

3. 数据采集与分析系统：选用带宽≥1ghz、采样率≥10gs/s的数字示波器，搭配专用高压探头（如分压比1000∶1、带宽75mhz以上）和低噪声同轴传输线缆，确保能够精准捕捉瞬态电压、电流信号。同时，配备数据处理软件，可实现波形显示、参数提取、数据存储与分析功能。

4. 辅助设备：包括接地装置、绝缘支架、安全围栏、放电棒等。接地装置需具备良好的接地性能，接地电阻≤4ω，确保放电电流顺利泄放；绝缘支架需选用耐压等级高于试验电压的绝缘材料，避免高压击穿；安全围栏与警示标识用于划分试验危险区域，防止人员误入。

（二）试验环境准备

试验场地需满足高压试验安全要求，地面平整、干燥，无易燃易爆物品及杂物堆积；环境温度控制在15℃~35℃，相对湿度≤80%，避免温湿度变化影响分流器电阻稳定性及设备绝缘性能。试验区域需远离敏感电子设备，防止高压放电产生的电磁干扰影响设备正常运行。同时，检查试验场地的通风条件，确保分流器及放电装置工作过程中产生的热量能够及时散发。

（三）试验样品与接线准备

1. 样品预处理：对待测同轴电流分流器进行外观检查，确认其表面无破损、锈蚀、裂纹等缺陷，接线端子清洁、无氧化。使用高精度电阻测试仪测量分流器的实际电阻值，记录数据并与标称值对比，偏差需在允许范围内；同时，检查分流器的屏蔽层完整性，确保其电磁屏蔽效果。

2. 接线操作：按照试验原理图进行接线，确保接线牢固、正确，避免虚接、错接。将同轴电流分流器串联在高压放电回路中，电流输入端与放电装置输出端连接，电流输出端与接地装置连接；分流器的电压输出端子通过低噪声同轴线缆与示波器连接，接线过程中需保证线缆走向规范，避免与高压引线交叉，减少电磁干扰。同时，确保所有接线端子的绝缘包扎到位，高压引线对地距离符合安全规范，防止高压闪络。

3. 空升试验：接线完成后，不接入被测分流器，启动高压放电装置进行空升试验，将电压升至试验设定值的1/3，检查示波器、放电装置等设备的工作状态，确认无异常信号、设备无漏电后，方可进入正式试验。

三、试验操作流程

（一）试验参数设定

根据试验目的及相关标准（如gb/t 16927.1-2、dl/t 596-2021等），设定高压放电装置的输出参数，包括放电电压幅值、放电次数（单次或多次重复放电）、放电间隔时间等；同时，设定示波器的采样参数，包括采样率、触发方式（外部触发，与放电装置同步）、波形存储长度等，确保能够完整捕捉放电电流的瞬态波形。

（二）试验启动与数据采集

1. 人员撤离：试验启动前，所有参与试验人员需撤离至安全区域，关闭试验区域的防护门，由专人负责监护，严禁无关人员进入试验区域。

2. 正式放电：启动高压放电装置，按照设定参数进行高压放电，示波器同步采集分流器输出的电压信号（即放电电流对应的电压降信号），并实时显示波形。单次放电完成后，停止放电装置，保存示波器采集到的波形数据；若需进行多次重复放电，需间隔一定时间（确保设备散热及电场恢复），重复上述操作，采集多组数据用于后续分析。

3. 试验监测：试验过程中，专人监护设备运行状态，密切观察示波器波形、放电装置的工作参数，监听设备有无异常声响、异味，若出现放电异常、设备故障等情况，立即切断电源，停止试验，排查故障后再重新启动。

（三）试验结束操作

1. 停止放电：完成设定次数的放电后，关闭高压放电装置的电源，等待设备完全停止运行，确保放电回路无残留电压。

2. 安全放电：使用专用放电棒对高压放电装置、分流器及试验回路进行充分放电，放电时间不少于3分钟，确保回路内残留电荷完全泄放，避免触电危险。

3. 设备整理：断开所有接线，拆除试验装置，清洁分流器、示波器等设备的接线端子，将设备归位存放；同时，整理试验场地，清除杂物，恢复场地原貌。

四、试验数据处理与分析

（一）数据预处理

将示波器采集到的电压波形数据导入数据处理软件，首先对数据进行滤波处理，消除电磁干扰、测量噪声等影响，提取清晰的电压信号波形。根据同轴分流器的实际电阻值，结合欧姆定律，将电压信号转化为电流信号，得到高压放电电流的波形数据。

（二）关键参数提取

从处理后的电流波形中，提取高压放电电流的关键参数，包括：峰值电流（最大放电电流值）、上升时间（电流从峰值的10%上升至90%的时间）、下降时间（电流从峰值的90%下降至10%的时间）、放电持续时间（电流大于峰值10%的时间段）、波形畸变率（实际波形与标准波形的偏差）等。对于多次重复放电试验，需计算多组数据的平均值、标准差，评估试验结果的重复性。

（三）试验结果分析与判断

将提取的关键参数与试验设计要求、相关标准进行对比，判断高压放电电流是否符合预期，同轴电流分流器的检测性能是否稳定可靠。若试验数据偏差较大，需排查原因，包括分流器电阻漂移、接线不良、电磁干扰、设备故障等，重新进行试验验证。同时，分析电流波形的畸变情况，判断高压放电过程是否存在异常，为设备性能评估、故障诊断提供依据。

例如，在晶闸管反向恢复期二次导通特性试验中，通过同轴分流器检测到的电流波形，可清晰捕捉到反向恢复电流及二次导通时的电流突变，为分析晶闸管动态特性、优化保护策略提供关键数据。在高频大电流测量中，同轴分流器的宽频率响应特性可确保准确捕捉ns级的电流变化细节，满足精密测试需求。

五、试验安全规范与注意事项

（一）安全操作规范

1. 试验人员需经过专业培训，熟悉高压试验安全操作规程，掌握应急处理方法，佩戴绝缘手套、绝缘鞋等个人防护用品后，方可参与试验。

2. 试验区域必须设置安全围栏、警示标识，明确试验危险区域，严禁无关人员进入；试验过程中，专人监护，严禁擅自操作设备、更改试验参数。

3. 高压放电装置、分流器及试验回路的接地必须可靠，接地电阻需符合要求，避免因接地不良导致设备损坏或人员触电。

4. 试验过程中，若出现设备漏电、异常放电、异味、冒烟等故障，立即切断电源，停止试验，待设备完全放电、故障排查完毕后，方可重新启动试验。

5. 试验结束后，必须对试验回路、设备进行充分放电，确认无残留电压后，方可进行接线拆除、设备整理等操作。

（二）试验注意事项

1. 同轴电流分流器的选型需匹配试验电流、频率范围，避免超量程使用，防止分流器过热损坏或测量精度下降；试验前需对分流器进行校准，确保电阻值准确。

2. 接线过程中，高压引线与低压信号线需分开布置，避免交叉干扰；接线端子需牢固连接，防止接触不良导致信号失真或打火。

3. 试验环境的温湿度需严格控制，避免温湿度变化影响分流器电阻稳定性及设备绝缘性能；若环境湿度超标，需采取除湿措施后再进行试验。

4. 多次重复放电试验时，需控制放电间隔时间，确保分流器及放电装置有足够的散热时间，避免设备过热影响试验结果。

5. 试验数据需及时存储、备份，详细记录试验条件（温湿度、试验参数）、设备参数、数据结果等，便于后续追溯、分析。

6. 同轴分流器长期使用后，需定期进行校准和维护，检查其电阻值、屏蔽层、接线端子等，确保其长期测量准确性和稳定性。

六、试验总结与展望

同轴电流分流器凭借其高精度、宽频率响应、低杂散参数等优势，在高压放电电流检测中展现出独特的应用价值，尤其适用于冲击大电流、高频电流的瞬态检测，为电力设备性能评估、故障诊断、科学研究提供了可靠的技术支撑。本文阐述的试验方法，严格遵循相关标准规范，涵盖试验准备、操作流程、数据处理及安全规范等各个环节，可有效保障试验工作的规范性、安全性和准确性。

随着电力电子技术向高频化、大功率化方向发展，第三代半导体材料（sic、gan）的普及，对高压放电电流检测的精度、响应速度提出了更高要求。未来，同轴分流器将朝着更高频率响应（ghz级）、更高集成度、智能化方向发展，结合信号调理电路、温度补偿技术及数字接口，进一步提升测量性能。同时，试验方法也将不断优化，结合智能化数据采集与分析系统，实现试验过程的自动化、精准化，为相关领域的技术进步提供更有力的支撑。此外，在超大电流测量场景中，需进一步优化分流器结构设计，解决温升、机械应力等问题，拓展其应用范围。
