一、产品概述
随着现代电力电子的高速发展，SiC/GaN 功率器件的应用越来越广泛，工程师需要测量频率高达数百 kHz，电流高达数十安培的高速脉冲电流。传统的高频电流探头（如我司高频交直流探头 HCP8000 系列） 包含有铁芯和屏蔽层，这些材料在高频电流的作用下会有很大的损耗和发热（参考 HCP8000 系列说明书的 电流频率减额使用曲线），所以会发生工程师测量这些电路时烧坏电流探头的情况。同轴分流器是一种纯 电阻的结构，在高频的电流下的损耗没有增加，使得其非常适合用于高频电流的检测。
CSE 系列同轴分流器 Ultraf ast Current Shunt (UFCS)的连接方式如下：
CSE 系列同轴分流器使用时，用户要使用两组螺母分别夹紧两块电路板，这两块板分别对应电流的 输 入和输出。
本公司的螺栓型同轴分流器的固定机械结构采用了全新的高可靠性设计，可以大大降低用户过度拧紧 螺母导致同轴分流器的内部结构损坏的可能性。
产品特点：
高带宽：最大带宽 1.5GHz
无高频插入损耗
高可靠螺栓型结构
0.005Ω -0.05Ω 3 种阻值可以选择
最大承受瞬态能量 20 焦耳，适合大电流测量
适用于 SiC 和 GaN半导体的电流测量

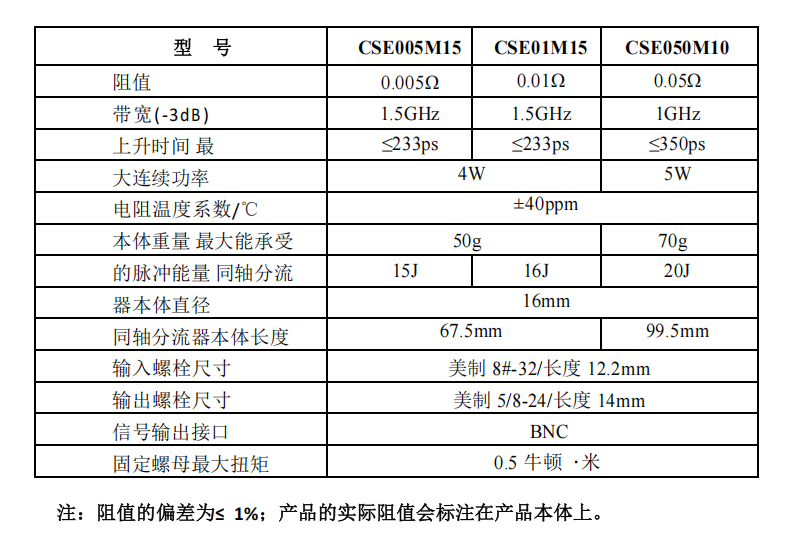

二、产品规格
