高压 ZVS 波形测试：如何彻底避免探头接线寄生影响

在高压、高频 ZVS（零电压开关）电路测试中，探头接线引入的寄生电感、寄生电容是导致波形失真、振铃、过冲、干扰的核心元凶。尤其在 SiC/GaN 等第三代半导体、800V 高压平台、OBC / 充电桩等场景，寄生参数会被急剧放大，让实测波形完全偏离真实信号。本文从探头选型、接线规范、接地优化、环境屏蔽、参数匹配五大维度，提供可直接落地的实操方案，帮你精准捕获纯净 ZVS 波形。

一、先懂原理：寄生参数为何在高压 ZVS 中致命？

ZVS 电路工作在高频（几十 kHz~MHz 级）、高压（几百～上千 V）、快沿（ns 级上升 / 下降时间）状态，探头与接线的寄生参数会形成LC 谐振回路，引发三大问题：

寄生电感（L）：导线 / 地线形成的环路电感，与电路杂散电容谐振，产生振铃、过冲，抬高尖峰电压

寄生电容（C）：探针、线缆与周边导体的耦合电容，衰减高频分量、拖慢边沿、改变谐振频率

环路干扰：长接线形成大环路，像 “天线” 一样拾取空间 EMI，叠加 50Hz 工频或高频噪声

普通无源探头 + 长地线在高压 ZVS 下，寄生电感可达 100~1000nH，直接让波形失真、测量失效。

二、第一步：选对探头 —— 从源头切断寄生隐患

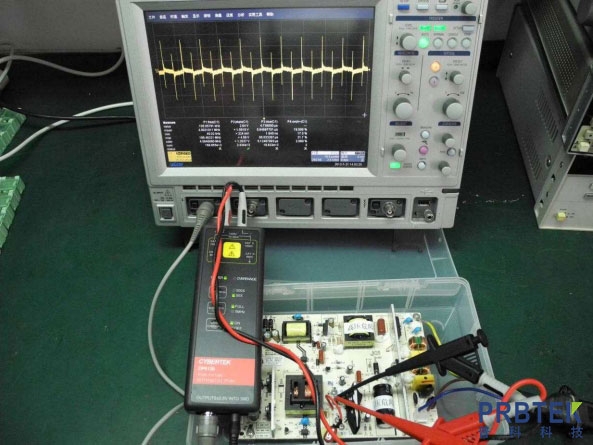

1. 优先选高压差分探头，绝对禁用普通单端无源探头

核心优势：浮地测量、共模抑制比（CMRR）高、输入电容低（≤2pF）、耐压高（1kV~10kV+），完全适配高压 ZVS 浮地节点（如 MOS 管 D-S、变压器绕组）

选型关键：

带宽≥被测信号频率3~5 倍（如 1MHz ZVS 需≥5MHz 带宽）

输入电容 **≤2pF**（越小越好，避免影响电路谐振）

耐压覆盖峰值电压 ×1.5 倍（如 800V 母线选 1500V + 探头）

标配短探针、双绞屏蔽线、接地弹簧

2. 拒绝 “长探头、长接线”，选短针、集成同轴款

探针长度≤10mm（越短越好，5mm 内最佳），寄生电感与长度成正比

优先集成同轴电缆 / 双绞屏蔽线探头，比普通散线寄生参数低 80%+

禁用延长线、转接导线，必须转接时用等长双绞、同轴屏蔽线（≤5MHz 场景）

三、核心实操：接线与接地 ——90% 寄生问题源于此

1. 接线黄金法则：短、近、紧、双绞、小环路

信号探针：垂直点触被测点，悬空长度≤5mm，直接焊在测试焊盘（最优）

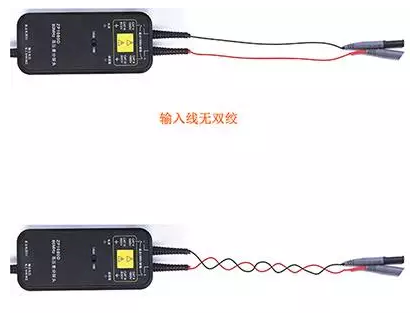

正负接线：等长、平行、紧密双绞，减少环路面积（环路越小，电感越低）

禁止：导线松散、弯曲、缠绕、跨接大区域

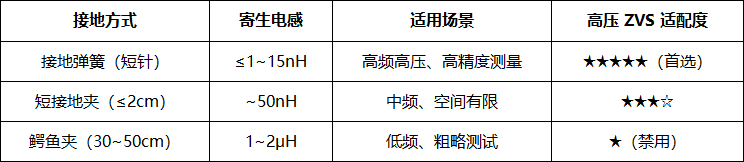

2. 接地：用接地弹簧替代鳄鱼夹，就近单点接地

接地是抑制寄生电感的最关键步骤，直接决定波形质量：

实操要点：

接地弹簧紧贴信号探针（间距≤2mm），接在被测点最近地焊盘

单点共地：所有探头、设备、DUT 共一个接地点，避免地环路

禁用长地线、远端接地、跨平面接地

3. 焊接测量：终极方案（高精度场景）

直接将探头探针 / 焊盘与被测点、就近地焊接，取消所有夹线、转接

优势：寄生电感降至nH 级，波形无振铃、无失真

适用：量产测试、研发验证、SiC/GaN 快沿测试

四、环境与屏蔽：隔绝外部干扰

线缆屏蔽：探头线用双绞屏蔽线，屏蔽层单端接地（接 DUT 地）

远离干扰源：探头线远离功率线、变压器、电感、变频器（间距≥20cm）

磁环抑制：强干扰环境下，探头线套高频磁环（1~3 个），抑制共模干扰

屏蔽罩：探针、接线处加金属屏蔽罩，减少寄生电容耦合

五、示波器与探头参数匹配：避免 “隐性失真”

衰减比一致：探头衰减（如 100:1/500:1）与示波器通道设置完全同步

输入阻抗：示波器设为50Ω（高频）或高阻（1MΩ，低频），与探头匹配

带宽与采样率：

带宽≥信号频率5 倍

采样率≥10 倍信号频率（避免混叠）

关闭自动带宽：设为全带宽，防止高频分量被衰减

六、进阶优化：破坏谐振，进一步抑制寄生

并联阻尼电容：探头输入端并联5~20pF 高压 C0G 电容，改变谐振频率、抑制振铃（注意容量，避免信号衰减）

平衡差分路径：正负探针长度、布线完全一致，保证寄生参数对称

专用测试夹具：设计低寄生 PCB 测试座，集成短探针、接地弹簧、屏蔽结构

七、常见错误与避坑

用普通无源探头测高压 ZVS（耐压不足、寄生大、接地环路）

长鳄鱼夹接地、远端接地、多点接地

探头线松散、跨接功率器件、靠近干扰源

 衰减比 / 带宽 / 采样率设置错误

忽略探针长度、悬空过长、接触不良

总结：高压 ZVS 精准测试 5 步口诀

选差分、短探针；紧双绞、小环路；弹簧地、就近接；屏蔽好、参数匹；焊盘测、最精准。

按以上方法操作，可将寄生电感降至 nH 级、寄生电容≤1pF，彻底消除振铃、过冲、干扰，真实还原高压 ZVS 的零电压开关、谐振、软开关特性，为电路调试、器件选型、可靠性验证提供精准数据支撑。
