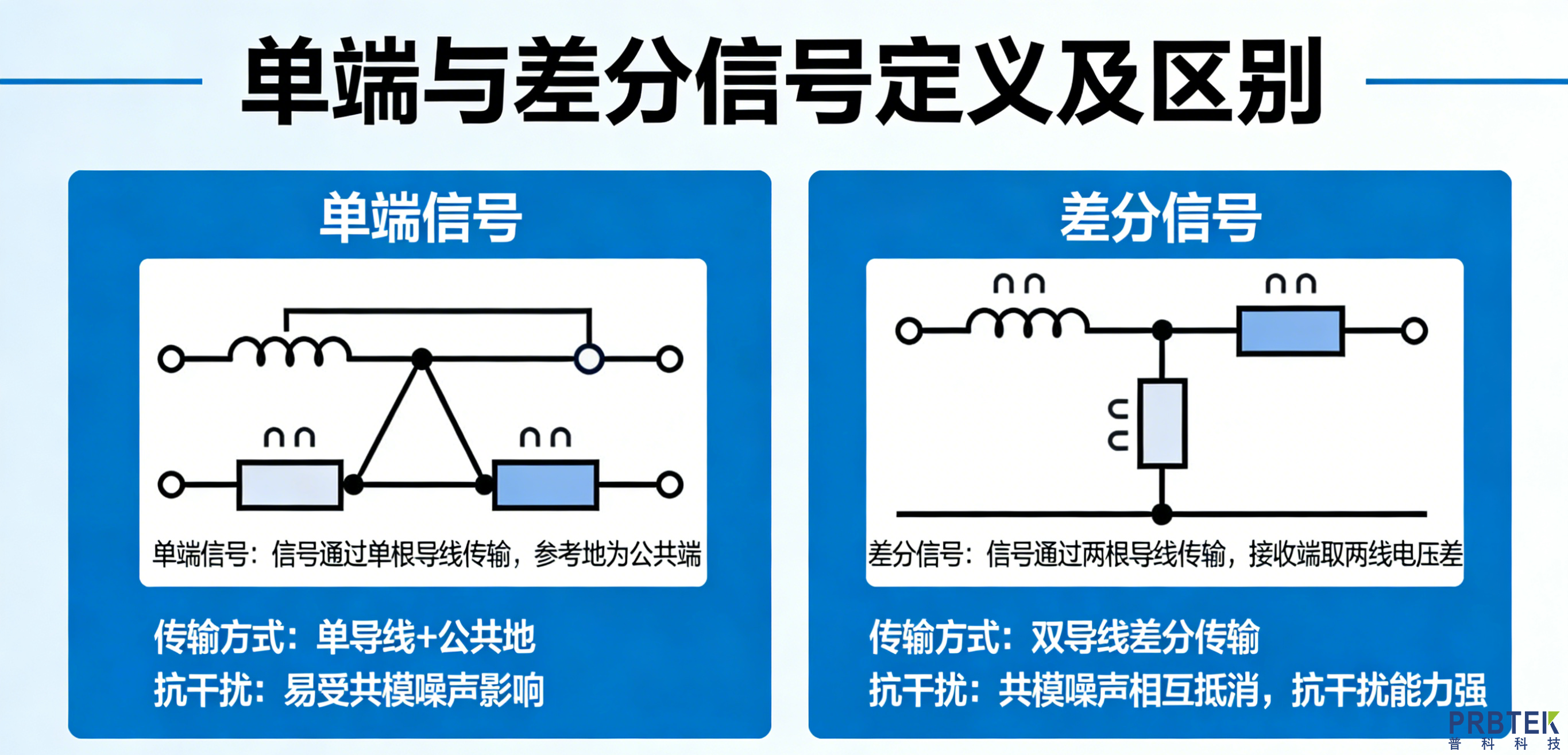

单端和差分信号是什么?有什么区别?

1. 单端信号（Single-ended）

一根信号线 + 一根地线

用信号线对地电压来表示信号大小。

参考点是公共地（GND）。

常见例子：

示波器标配的普通探头

单片机 GPIO、模拟传感器输出

USB 早期、音频线、RS-232

优点：简单、线少、成本低、探头好接。缺点：抗干扰差，容易受地噪声、电磁干扰影响。

2. 差分信号（Differential）

一对信号线：信号 +（正）、信号 -（负）

不用地做参考，而是用两根线的电压差表示信号。

公式：差分信号 = V+ − V−

常见例子：

USB、HDMI、以太网

LVDS、MIPI、CAN、RS-485

示波器差分探头测高压、浮地信号

优点：

抗干扰极强（共模干扰会被抵消）

适合高速、长距离、强干扰环境

可测浮地、高压、共模电压大的信号

缺点：线路多、电路复杂、成本更高。

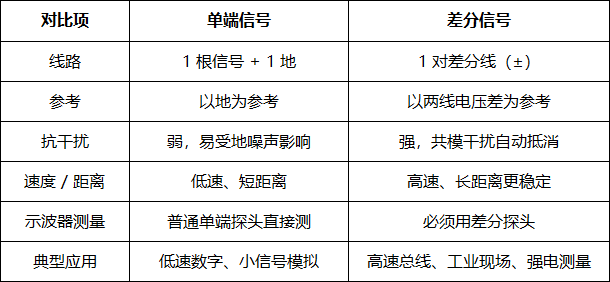

3. 核心区别（一眼看懂）

4. 一句话总结

单端：简单便宜，但怕干扰，适合低速近距离。

差分：抗干扰强、高速稳定，适合工业、高速总线、高压浮地测量。
