泰克电流探头放大器TCPA400自校准的具体操作步骤

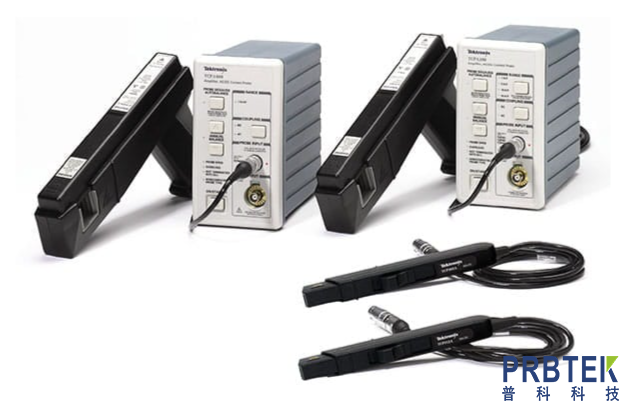

泰克 TCPA400 属于电流探头放大器，常搭配 TCP300 系列探头使用，其自校准核心是完成消磁与平衡调节，以此消除寄生磁场和零点偏移，保障测量精度，具体操作步骤如下：

1，前期准备

（1）.先将 TCPA400 放大器、配套电流探头（如 TCP312、TCP305 等）以及示波器（如 TDS3000 及以上型号）连接好。把探头插入放大器并锁紧，再通过线缆将放大器与示波器对应通道相连，同时确保放大器耦合模式设为 DC 档。

（2）.接通所有设备电源，预热 20 分钟以上，这能让设备工作状态稳定，避免因器件温度不稳定导致校准误差。

2，空载闭锁探头

让探头保持空载状态，不钳住任何被测导线，随后将探头滑块推到底，直至显示 “CLOSED”，确保钳口完全闭锁，这是保证消磁和校零准确性的基础。

3，执行消磁操作

找到 TCPA400 放大器上的 “DEGAUSS（消磁）” 按键并按下。消磁过程会清除探头铁心内的寄生磁场，若消磁时间超过 10 秒，需再次确认探头未接触带电电路，断开异常连接后重试。

4，示波器参数设置

在示波器上把当前连接的通道刻度单位设为安培 / 格，接着将刻度调到最小档位，比如 1mA / 格或 10mA / 格，这样能更清晰地观察波形轨迹，便于后续零点校准。

5，零点平衡调节

观察示波器上的波形轨迹线，若轨迹线未与零点重合，调节放大器或示波器对应的平衡旋钮，直至波形轨迹精准对齐零点。完成后，放大器上的 Autobalance 指示灯会变为绿色，表明零点平衡调节到位。

6，验证校准效果（可选）

若需进一步确认精度，可连接标准电流源。用探头钳住标准电流源的输出导线，输入已知大小的直流或交流电流信号，对比示波器显示的测量值与标准电流值。若误差在允许范围内，说明自校准有效；若误差过大，可重新重复上述消磁与平衡步骤。

另外要注意，每次设备过载、探头暴露在强磁场后，或发现空载直流偏置非零时，都需重新执行上述自校准步骤。若校准后仍存在明显误差，建议检查探头与放大器连接是否松动，或联系售后排查设备故障。
