PKHV3020高压探头应用方案

一、产品概述

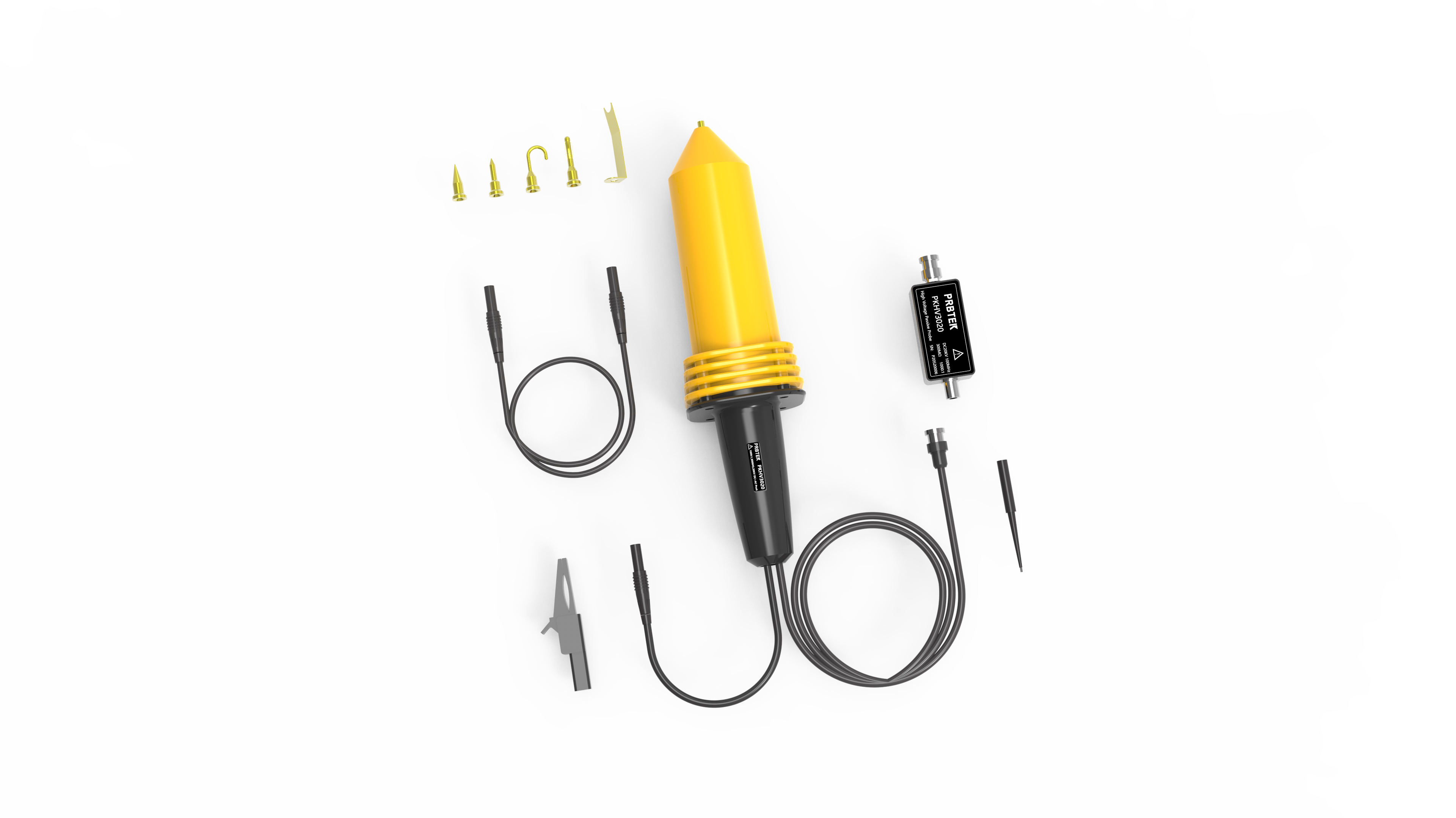

PKHV3020是一款高性能无源高压差分探头，黄色外壳是高电压测量提供明确的视觉安全警示。该探头具备1000:1的衰减比、300 MΩ的高输入阻抗以及低至1.5 pF的极低输入电容，专为精确测量高电压电路中的中高速信号而设计。

二、核心优势与性能特点

1.高耐压与良好带宽的平衡

20 kV的耐压等级（CAT II）配合100 MHz带宽，使其在高压测量与信号保真度间取得最佳平衡，既能安全承受工业级高压，又能准确捕获关键波形细节。

2.超高输入阻抗与低负载效应

300 MΩ // 1.5 pF的输入特性确保探头对被测电路影响极小，特别适合高阻抗电路的精确测量，有效防止信号幅值与频率失真。

3.高精度与稳定性

全量程直流精度≤3%，并具备优良的温度稳定性，保证了在各种环境条件下测量的准确可靠。

4.完备的安全认证

严格符合EN61010-031 CAT II安全规范，为操作人员与测试设备提供可靠保障。

三、典型应用场景

（一）应用一：中功率大变频器与伺服驱动器测试

测量对象：直流母线电压、IGBT的Vce开关波形、逆变器输出PWM质量。

方案价值：

准确评估功率器件的开关特性与损耗，优化驱动参数。

分析输出波形质量，诊断电压过冲与振铃现象。

（二）应用二：新能源发电与储能系统

测量对象：光伏逆变器直流侧电压、储能变流器直流母线纹波。

方案价值：

在高共模电压下安全精确测量直流高压，评估系统效率与稳定性。

分析直流母线上的高频噪声，优化滤波电路设计。

（三）应用三：工业电源与电力电子设备

测量对象：中大功率开关电源、UPS系统的高压功率回路波形。

方案价值：

观测功率变压器、磁性元件的工作波形，优化设计参数。

进行可靠性测试与故障诊断，捕捉高压应力下的异常信号。

四、使用配置与校准要点

1.示波器设置：

将探头连接至示波器通道。

在通道设置中将探头衰减比设置为1000:1。

将通道输入阻抗设置为1 MΩ（与探头终端匹配）。

2.补偿校准（关键步骤）：

PKHV3020提供10 pF~40 pF的匹配电容调整范围。

操作流程：将探头连接至示波器校准信号端，使用绝缘工具调节探头上的补偿电容，直至显示方波波形平坦无失真。更换通道或温度剧变后需重新校准。

3.安全操作规范：

测量前确保设备断电，探头接地线可靠连接。

严格遵守电压等级限制，避免超量程使用。

操作时避免直接接触探针导电部位。

五、总结

PKHV3020高压探头凭借其20kV高耐压、100MHz带宽及300MΩ高输入阻抗的卓越特性，为工业高压测量提供了高可靠性解决方案。正确的配置与规范的校准是确保其测量准确性与安全性的关键。
