PKHV3012 高压探头应用方案

一、产品概述

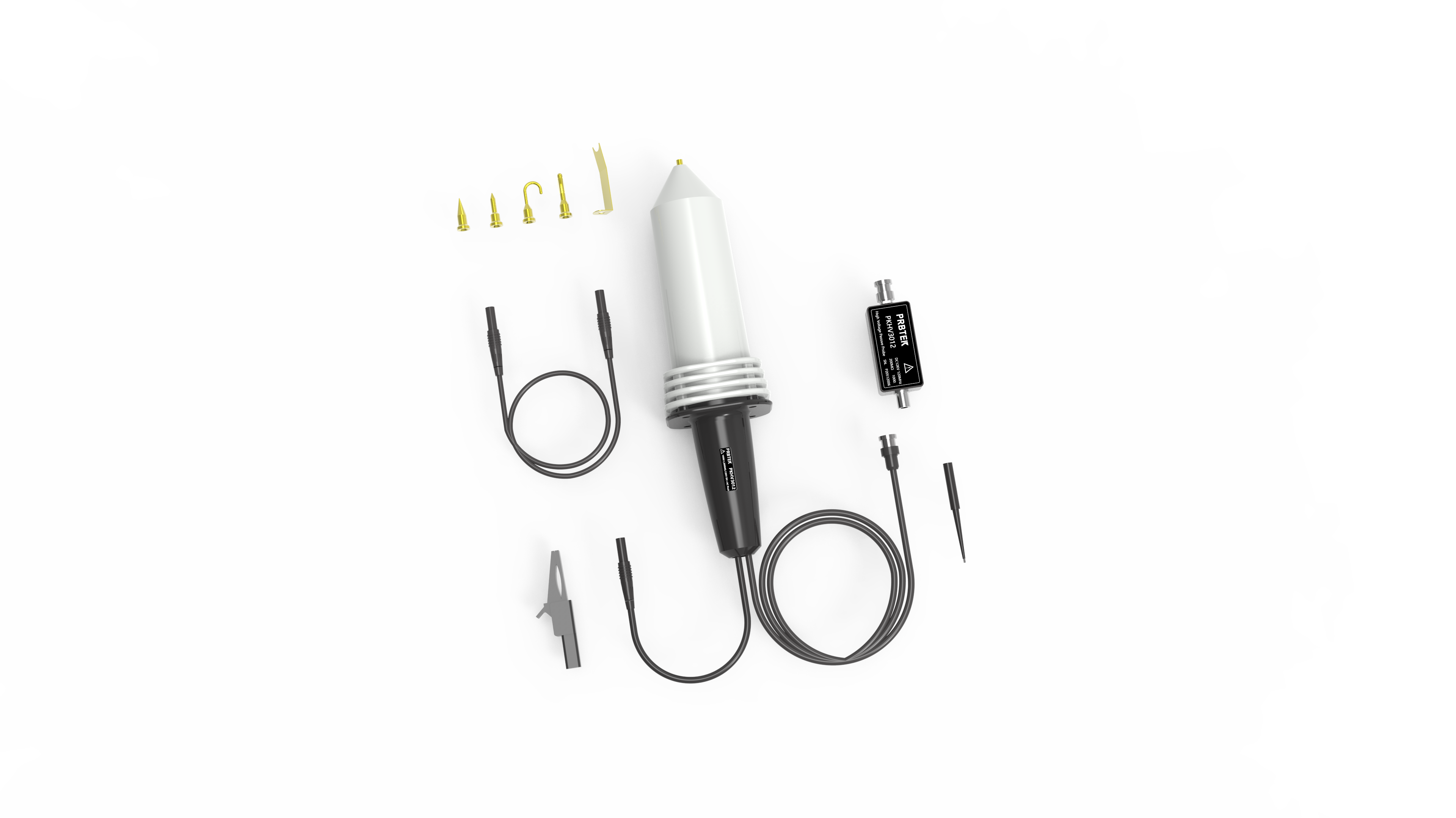

PKHV3012是一款高性能、无源高压差分探头，米色外壳为高电压测量提供了视觉安全警示。该探头具备1000:1的衰减比、200 MΩ的高输入阻抗以及低至1.5 pF的极低输入电容，可以测量高电压电路中的快速信号。其DC至120 MHz的带宽和3.0 ns的上升时间，使其成为开关电源、电机驱动、功率电子及新能源等领域中进行高压波形分析的理想工具。

二、核心优势与性能特点

1.高带宽与快速上升时间：120 MHz带宽和3.0 ns上升时间确保了探头能够准确捕获高频振荡和快速开关瞬态，极大限度地减少测量对信号边沿的影响，还原信号细节。

2.高输入阻抗与低输入电容：200 MΩ // 1.5 pF的输入特性意味着探头对被测电路的影响极小。这对于高阻抗电路（如谐振电路、浮地测量）的测量至关重要，能有效避免因探头负载效应导致的信号频率和幅度失真。

3.高耐压与安全认证：最大可承受DC+AC峰值电压12 kV（CAT II等级，持续30秒），并严格符合EN61010-031 CAT II安全规范，为测量人员及测试设备提供可靠的安全保障。

4.高精度与稳定性：全量程范围内直流精度≤3%，并具备优良的温度稳定性（温度系数≤200 ppm/℃），保证在宽温度范围内测量的准确性和可重复性。

三、典型应用场景

应用一：开关电源设计与调试

测量对象：功率开关管（MOSFET/IGBT）的漏-源电压（Vds）波形。

方案价值：

精确测量开关器件的开关损耗（结合电流探头）。

观察开关过程中的电压过冲、振铃现象，辅助优化栅极驱动和缓冲电路设计。

评估变压器原边或副边的高压脉冲波形。

应用二：电机驱动系统测试

测量对象：变频器输出的PWM波形、电机端子的相电压波形。

方案价值：

分析PWM波的上升/下降沿质量，诊断因长线缆传输引起的电压反射问题。

测量电机绝缘的耐压测试波形。

应用三：新能源领域（光伏逆变器、储能系统）

测量对象：光伏组串的直流高压、逆变器直流母线电压的纹波和噪声。

方案价值：

在高共模电压环境下，安全精确地测量直流母线上的高频噪声，评估滤波电容的有效性。

进行系统的效率分析和电磁兼容预测试。

应用四：压电陶瓷驱动器、等离子体发生器

测量对象：驱动压电陶瓷的高压脉冲波形、等离子体放电电压。

方案价值：其高输入阻抗和高压能力非常适合测量这类高压、高阻抗特性的驱动信号。

四、使用配置与校准要点

1.示波器设置：

将探头连接到示波器的任一通道。

在示波器通道设置中，将探头衰减比设置为 1000:1。

将通道输入阻抗设置为 1 MΩ（与探头终端负载匹配）。

2.补偿校准（关键步骤）：

PKHV3012提供了10 pF~40 pF的匹配电容调整范围。

操作流程：先将探头连接到示波器的校准方波输出端。然后，使用绝缘调节工具，缓慢旋转探头上的补偿电容调节孔，直至屏幕上显示的方波波形达到完全平坦（无过冲或下塌）。每次更换示波器通道或环境温度剧烈变化后，都必须重新进行此操作。

3.安全操作规范：

务必在断电情况下连接探头。

确保探头接地线牢固连接至被测系统地。

注意探头及线缆的电压等级，避免超过最大额定输入电压。

测量时，避免用手直接触摸探针金属部分。

五、总结

PKHV3012高压探头以其120 MHz带宽、高输入阻抗和卓越的安全性，为工程师提供了一种高精度的解决方案，使其能够在高压环境下自信地进行信号测量与调试。正确的设置与校准是发挥其最佳性能、确保测量准确性的基石。
