高压探头可以测负极性电压吗？

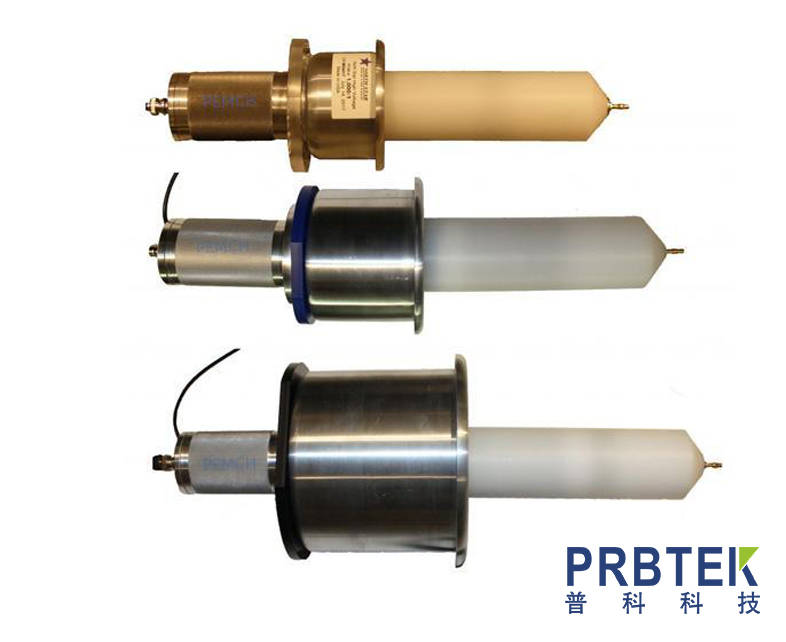

一、核心结论：部分高压探头可测负极性电压，关键看类型与设计

高压探头能否测量负极性电压，并非绝对答案，核心取决于探头的结构设计与技术参数：

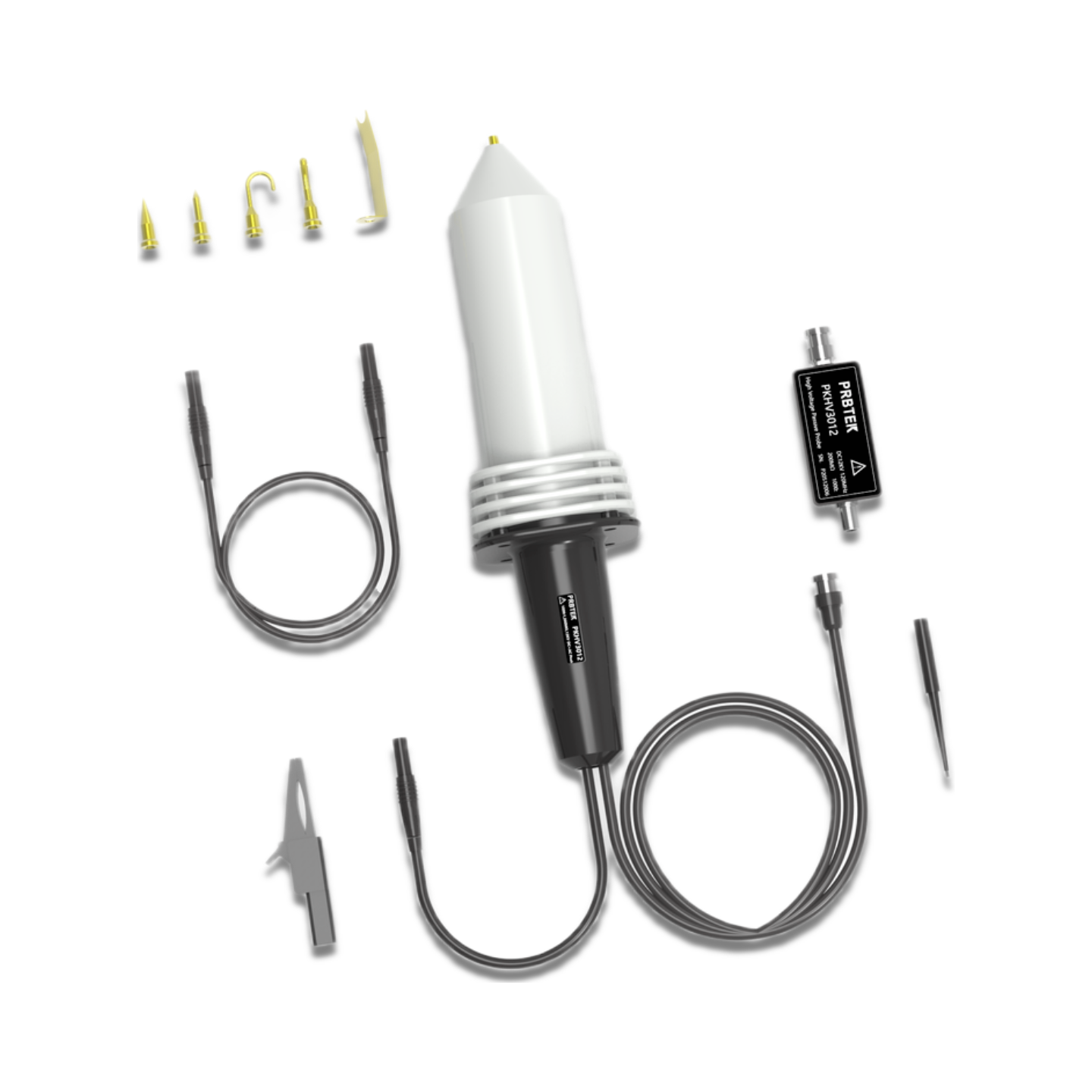

单端高压探头：多数通用型单端探头（如 100:1 衰减比）支持负极性电压测量，其本质是通过电阻分压器将高压信号衰减至示波器可承受范围，电压极性仅影响信号相位，不改变测量可行性。但需注意，部分早期模拟式探头（如 Pintek HVP-40M）明确标注 “仅适用于正极性直流测量”，这类探头严禁用于负极性电压测试。

差分高压探头：天生支持正负双极性电压测量，其 “差模采集” 架构可直接捕捉两点间的电压差值，无论参考点电位高低，均能准确还原负极性信号（如泰克 TDP0500 支持 ±42V 差分输入）。

关键判断依据：查看探头说明书中的 “输入电压范围” 标注，若明确写明 “±X kV” 或 “支持负极性测量”，则可安全使用；若仅标注 “0~X kV” 且无极性说明，需谨慎操作并提前校准。

二、测量原理：极性不影响衰减机制，仅需关注参考基准

高压探头的核心功能是电压衰减与信号隔离，其测量原理与电压极性无关：

单端探头的负极性测量逻辑：单端探头以 “参考地” 为基准，当测量点电位低于参考地时，示波器显示为负极性数值。例如，测量 - 500V 电压时，探头通过 100:1 衰减比将信号转换为 - 5V，示波器需开启 “负极性显示” 功能以直观呈现。

差分探头的极性适配优势：无需依赖公共地，直接测量两个测试点的电位差。若测点 A 电位为 - 800V、测点 B 为 0V，差分探头可直接输出 - 800V 的真实信号，且不受共模干扰影响（共模抑制比 CMRR≥60dB）。

注意事项：无论哪种探头，测量前需确保 “极性设置与实际信号匹配”—— 单端探头需将接地夹接正确参考地，差分探头需区分 “+”“-” 输入端（红色接高电位，黑色接低电位），避免因极性接反而导致数据失真。

三、实操规范：三步实现负极性电压精准测量

1. 测量前准备：确认设备与环境

设备核查：选择标注 “支持负极性” 的探头，用兆欧表检测绝缘电阻（使用中探头不低于 1GΩ），确保接地线完好（接地电阻＜4Ω）；

示波器设置：将输入阻抗设为 1MΩ（与探头匹配），开启 “负极性显示” 功能，关闭 “自动极性翻转”，避免仪器误修正信号极性；

环境要求：湿度控制在 80% 以下，铺设≥10kV 绝缘胶垫，移除无关金属物品，防止放电风险。

2. 连接与校准：遵循 “接地优先” 原则

单端探头连接：先将接地夹可靠接参考地（接地回路电阻＜0.1Ω），再将探头探针接测试点，接地线长度控制在 5cm 以内（高频测量用专用接地弹簧）；

差分探头连接：直接将 “+”“-” 输入端接测试点两端，无需额外接地，避免形成地回路干扰；

校准流程：将探头输入端短路，调节偏移电位器使输出为零；用标准负极性信号源（如 - 1kV 直流信号）校准，确保幅度误差＜3%。

3. 数据读取与误差控制

代数运算原则：测量多个串联负载的总电压时，需保留电压正负号进行代数相加。例如，测点 A 对地 - 500V、测点 B 对地 1500V，总电压应为 - 500+1500=1000V，而非直接叠加绝对值；

噪声抑制：开启示波器 20MHz 带宽限制与高分辨率采集模式，平均次数设为 16-64 次，减少高频干扰对负极性弱信号的影响。

四、安全红线：这 4 点绝对不能忽视

个人防护：必须佩戴 Class 0 级以上绝缘手套（耐压≥1000V AC）、阻燃防护服与护目镜，严禁徒手接触金属测试端；

参考地一致性：多探头测量时，所有接地夹必须接同一公共点，避免地电位差形成回路，烧毁示波器输入模块；

耐压上限：负极性电压的绝对值不得超过探头额定耐压（如 1000:1 探头额定耐压 6kV，则 - 6kV 为测量极限），超量程可能导致绝缘击穿；

禁止场景：无公共地的独立高压系统、强共模干扰环境，严禁用单端探头测量负极性电压，需改用差分探头或隔离测量方案。

五、常见误区与解决方案
