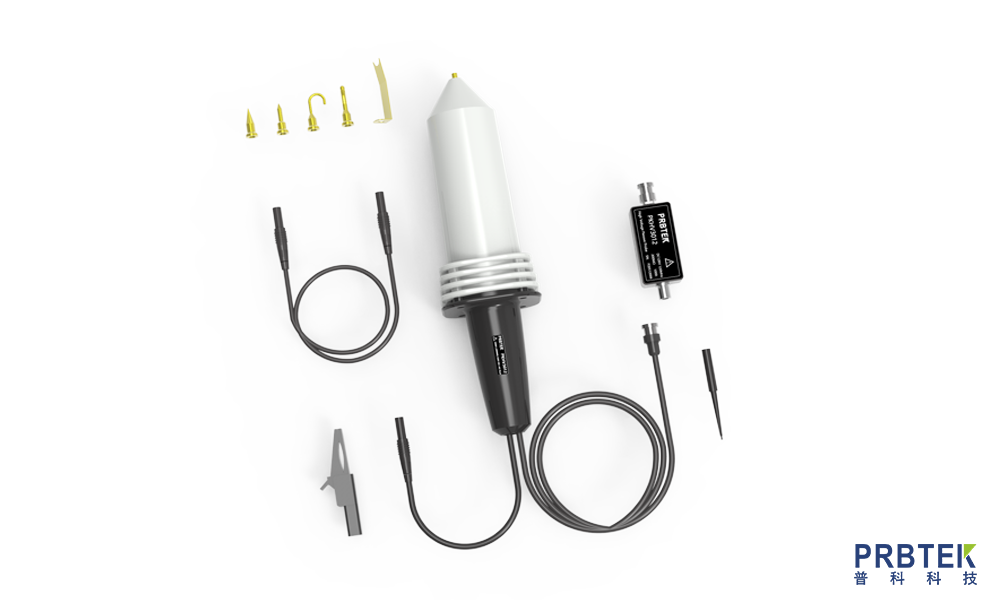

高压衰减棒(无源高压探头)的特点及应用场景

一、核心特点

✅优点

1.高耐压，安全隔离

具备高压绝缘外壳，符合 IEC61010 CAT‑II 安全等级，主流 1000:1 型号可承受 12‑30kV DC+AC 峰值，保护示波器与人身安全。

2.无源无需供电

不用外接电源，BNC 直插示波器，兼容普源、泰克、是德等绝大多数示波器，使用简单。

3.高输入阻抗、低负载效应

输入电阻可达 100MΩ~500MΩ，输入电容仅几 pF，对被测电路的分流扰动小，适合高阻高压回路博客园。

4.带宽覆盖直流到几十‑上百 MHz

可观测直流、工频、PWM、功率器件开关瞬态、脉冲高压；上升时间 ns 级别，可以捕捉电压尖峰、开关边沿。

5.结构坚固、动态范围大

抗瞬时脉冲冲击，可测持续高压，也可测短时脉冲高压；成本相比有源差分探头更低。

⚠️固有局限

1.只能测单端对地电压，不能测浮地差分高压，浮地电路测试会引入地环路干扰、甚至损坏设备，浮地场景优先差分探头。

2.带宽有限，普遍 75‑120MHz，超高频高压信号表现变差。

3.衰减倍率大（常见 1000:1），小信号噪声会被放大，微弱高压细节信噪比变差。

4.脉冲高压不可长时间连续施加，高压长时间工作会发热漂移，脉冲有时间限制（如 30 秒）。

5.对接地极其依赖，地线接触不良会波形失真、存在触电风险，必须可靠接地使用。

关键参数：衰减比（100:1/1000:1）、‑3dB 带宽、DC+AC 峰值耐压、输入阻抗、上升时间、CAT 安全等级。

二、适配应用场景

1. 新能源电力电子

光伏 / 储能逆变器母线电压、功率器件 MOSFET/SiC MOS 对地电压波形观测、开关尖峰测试

车载 800V 高压平台、OBC、DCDC 变换器对地高压波形采集

UPS、高压电源模块、电子镇流器测试

选型要点：优先 75‑120MHz 带宽，低输入电容，匹配器件开关速度。

2. 脉冲高压、静电、特种电源

压电陶瓷高压脉冲、静电放电 ESD 波形捕捉、高压脉冲电源输出波形记录

科研实验室：等离子放电、高压脉冲发生器、脉冲激光电源对地高压测量

注意：脉冲高压多为短时测试，严格遵守脉冲时长限制。

3. 工业高压与电力研发

高压整流电路、高压发生器、高压电容充放电波形

工频高压、谐波、电压闪变观测；侧重低频时带宽可以选低一些

4. 教学、高校实验室

高压实验台、绝缘实验、高压示教演示，观测交直流高压波形。

三、不适合使用的场景

1.浮地差分电压测量（如悬浮的半桥上下管压差）→改用差分探头

2.超高频（>200MHz）高压信号

3.CAT‑III 配电柜体内部主回路（衰减棒大多仅 CAT‑II，不适合直接测配电母线）

4.需要同时提取微弱小信号叠加在高压之上（1000 倍衰减后信噪比差）

四、选型快速参考

重要提醒：示波器通道衰减档位必须与衰减棒衰减比严格对应，1000:1 探头示波器设置 1000X，否则读数完全错误；测试前务必检查绝缘外壳完好、地线牢靠。
