差分信号接地:从原理到实践的抗干扰密钥

一、认知前提：差分信号的抗干扰本质与接地悖论

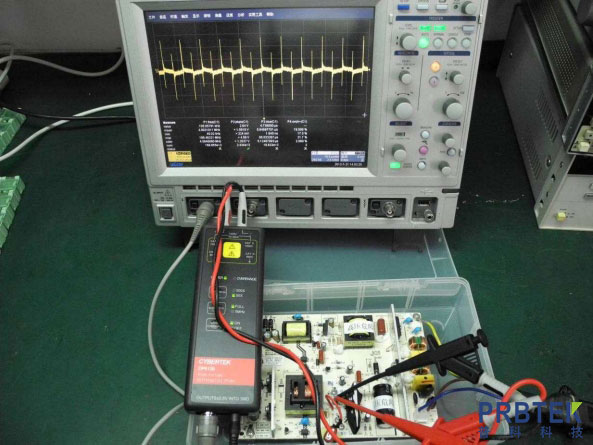

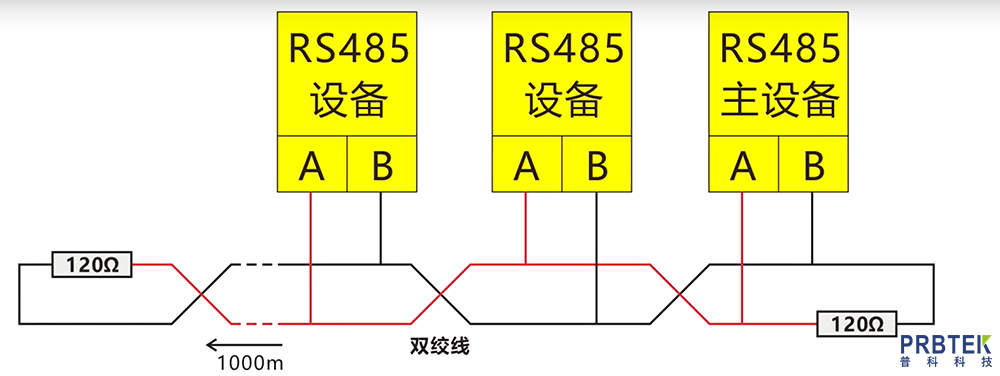

差分信号通过一对极性相反、幅值相等的对称信号（如 RS485 的 A/B 线）传输信息，接收端仅响应两线间的电压差值，对同时作用于两线的共模干扰天然免疫。这种特性让许多工程师产生 “差分传输无需接地” 的误解，但实际应用中，接地缺失往往成为通信故障的根源。

核心矛盾在于地电位差与共模电压超限：分布式系统中，不同设备的本地地因大地阻抗、漏电流等因素存在几伏甚至十几伏的电位差。若未通过地线连接统一参考点，该电位差会直接转化为共模电压施加在收发器上。当共模电压超出典型 RS485 芯片的 - 7V~+12V 耐受范围时，不仅会导致信号畸变、误码率飙升，更可能击穿器件。某污水处理厂的案例显示，800 米间距的设备间地电位差达 6.8V AC，直接造成通信丢包，最终通过接地优化解决。

二、接地的三重核心价值：不止于 “接大地”

1. 钳位共模电压，切断干扰路径

地线为共模电流提供低阻抗泄放通道，将不同设备的地电位强制拉平。例如 RS485 的三线制设计中，GND 线直接连接各节点信号地，使共模干扰被短路至地，避免其叠加在差分信号上。没有这条路径时，共模电流会以辐射形式返回源端，反而增加电磁辐射（EMI）风险。

2. 保障信号完整性，稳定参考基准

差分信号的差值判断依赖稳定的地参考。在高速传输场景中，若参考地存在波动，接收器可能误判逻辑状态。某工厂变频器联网系统因多点接地形成地环路，导致通信超时，断开从站地线并统一参考点后恢复正常，印证了接地对参考基准的重要性。

3. 协同屏蔽层，强化抗干扰能力

屏蔽双绞线（STP）的屏蔽层需通过接地发挥作用：未接地的屏蔽层会成为 “天线” 拾取空间干扰，而正确接地可将耦合的噪声导入大地。铝箔屏蔽层需配合排水线实现低阻抗接地，铜网屏蔽层则增强低频磁场防护，二者结合需与信号地策略协同设计。

三、落地策略：选对方法比 “多接地” 更重要

1. 接地方式的取舍：频率与场景决定方案

不同接地方式的适用性由系统工作频率和干扰环境决定，盲目选择易适得其反：

工业 RS485 系统多工作在百 kHz 以下，单点接地是最优选择：仅在主控端将信号地与大地连接，其余从站浮地或通过隔离模块连接，彻底切断地环路。对于 1MHz~10MHz 的中频场景，可采用 “信号地单点接地 + 屏蔽层多点接地” 的混合策略。

2. 特殊场景的进阶方案

跨平面传输优化：高速差分信号跨接 PCB 分割平面时，需通过接地过孔阵列（间距≤1mm）或去耦电容构建 “回流桥”，避免回流路径中断引发 EMI 和时序抖动。例如信号从 VCC 平面跨至 GND 平面时，在跨越点附近放置 10nF 高频电容，为回流电流提供低阻抗通道。

强干扰环境隔离：在雷击风险高或地电位差极大的场景，需结合电气隔离技术。采用光耦或磁耦隔离收发器，切断信号地与电源地的直接连接，配合隔离电源可将共模电压抑制能力提升至千伏级。

屏蔽层接地规范：单端接地（仅主控端接地）适用于低频干扰，避免两端接地形成地环路；高频场景可采用两端接地，但需确保两地电位差极小，且屏蔽层电阻≤5Ω。

四、常见误区与避坑指南

误区：“多点接地更可靠”

工业现场中，各设备本地地电位差异大，多点接地会形成闭合地环，工频干扰电流在环内流动产生噪声。某生产线 10 台变频器因多点接地导致通信超时，改为单点接地后故障消除。

误区：“浮地可替代接地”

浮地虽能切断地环路，但设备外壳若未接地，静电积累可能击穿芯片；且浮地系统的共模抑制能力随时间衰减，长期运行仍需配合隔离器件。

误区：“地线随便接，通就行”

地线需采用低阻抗导线（如截面积≥1.5mm² 的铜缆），长度控制在 3 米以内，避免绕线增加感抗。某项目因地线过长（10 米）导致共模电压抑制失效，缩短地线后误码率从 10⁻³ 降至 10⁻⁶。

五、总结：接地是系统级的抗干扰工程

差分信号的接地绝非简单的 “导线连大地”，而是结合信号频率、拓扑结构、干扰环境的综合设计。其核心逻辑可概括为：低频系统靠单点接地切断环路，高频系统靠低阻抗路径泄放噪声，强干扰环境靠隔离技术突破耐受极限。从 RS485 的三线制布线到高速 PCB 的回流桥设计，接地始终是平衡信号完整性与电磁兼容性的关键支点，唯有精准匹配场景需求，才能发挥差分传输的抗干扰优势。
