AEF电路残余干扰检测:探头选型的核心要点

一、选型前提：AEF 检测需求与探头性能的匹配逻辑

AEF（有源 EMI 滤波器）的核心任务是精准捕捉接地系统未完全消除的残余干扰信号，这类信号通常具有 “幅值微弱（mV 级 /μA 级）、频率跨度大（150kHz 至 1GHz）、叠加于有用信号之上” 的特点。其检测对象分为两类：

残余共模（CM）干扰：表现为信号线与参考地间的电位差或回路中的共模电流，需探头具备强共模抑制能力；

残余差模（DM）干扰：体现为差分信号线间的异常电压或电流失衡，需探头保持高灵敏度与信号保真度。

探头选型的本质是干扰类型、信号特性与探头性能的三维匹配—— 错误选型会导致 “干扰漏检”（如用普通电压探头测高频共模噪声）或 “信号失真”（如用低带宽探头测纳秒级瞬态干扰），直接影响 AEF 补偿算法的有效性。某三相逆变器 AEF 调试案例显示，因误用单端电压探头检测共模干扰，导致 1-5MHz 残余噪声未被识别，最终通过更换专用差分探头解决问题。

二、核心选型：按干扰类型匹配探头种类

不同干扰形态对应截然不同的检测原理，需针对性选择电压探头或电流探头，二者的适用边界由干扰的 “电压 / 电流属性” 与 “传输路径” 决定。

1. 残余共模（CM）干扰检测：高压差分探头为主，电流探头为辅

共模干扰以 “对地电位差” 为核心特征，优先选择高压差分探头；当需定位干扰传导路径时，搭配钳形电流探头使用。

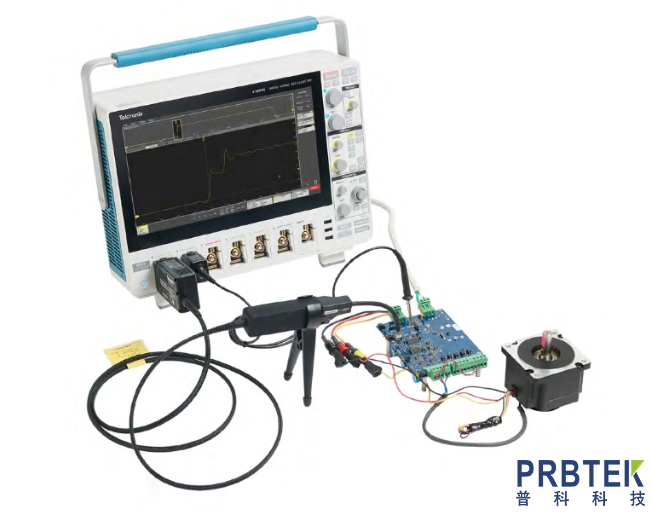

（1）高压差分探头：捕捉共模电压的 “精准标尺”

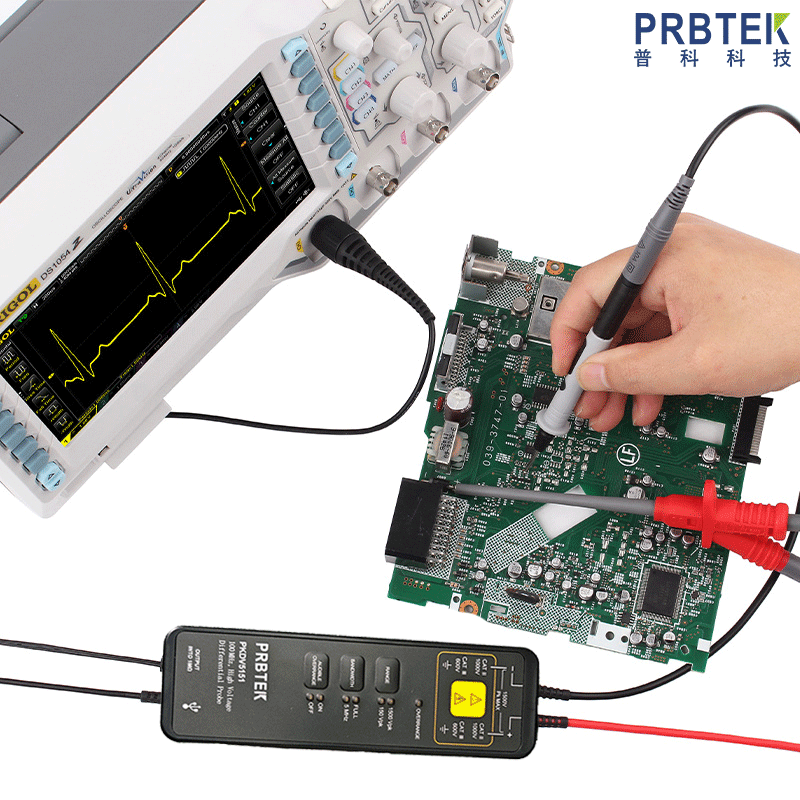

适用于测量信号线与地之间的残余共模电压，尤其适配工业变频器、SiC 逆变器等高压场景。其核心优势在于通过高共模抑制比（CMRR）剥离有用信号，凸显微弱干扰分量。

关键性能指标：

CMRR：需满足 DC 至 1MHz 频段≥80dB，100MHz 频段≥50dB，确保在强背景噪声中识别 mV 级干扰。例如 Teledyne LeCroy DL05-HCM 探头在 1MHz 时 CMRR 达 55dB，可清晰捕捉 60V 共模电压上叠加的 200mV 残余噪声。

带宽与上升时间：带宽需覆盖 AEF 工作频段（通常 150kHz 至 3MHz，高速场景达 1GHz），上升时间≤3.5ns 以捕获 IGBT 开关产生的纳秒级瞬态尖峰。

耐压能力：根据系统电压选型，工业场景需≥1000V，新能源车电驱系统需≥3500V（如 PKDV5351 探头耐压达 ±3500V）。

典型应用：在三相系统 AEF 检测中，用 DL05-HCM 探头连接电源线与信号地，可直接测量 150kHz-3MHz 频段的残余共模电压，配合 AEF 的电容倍增器电路实现精准补偿。

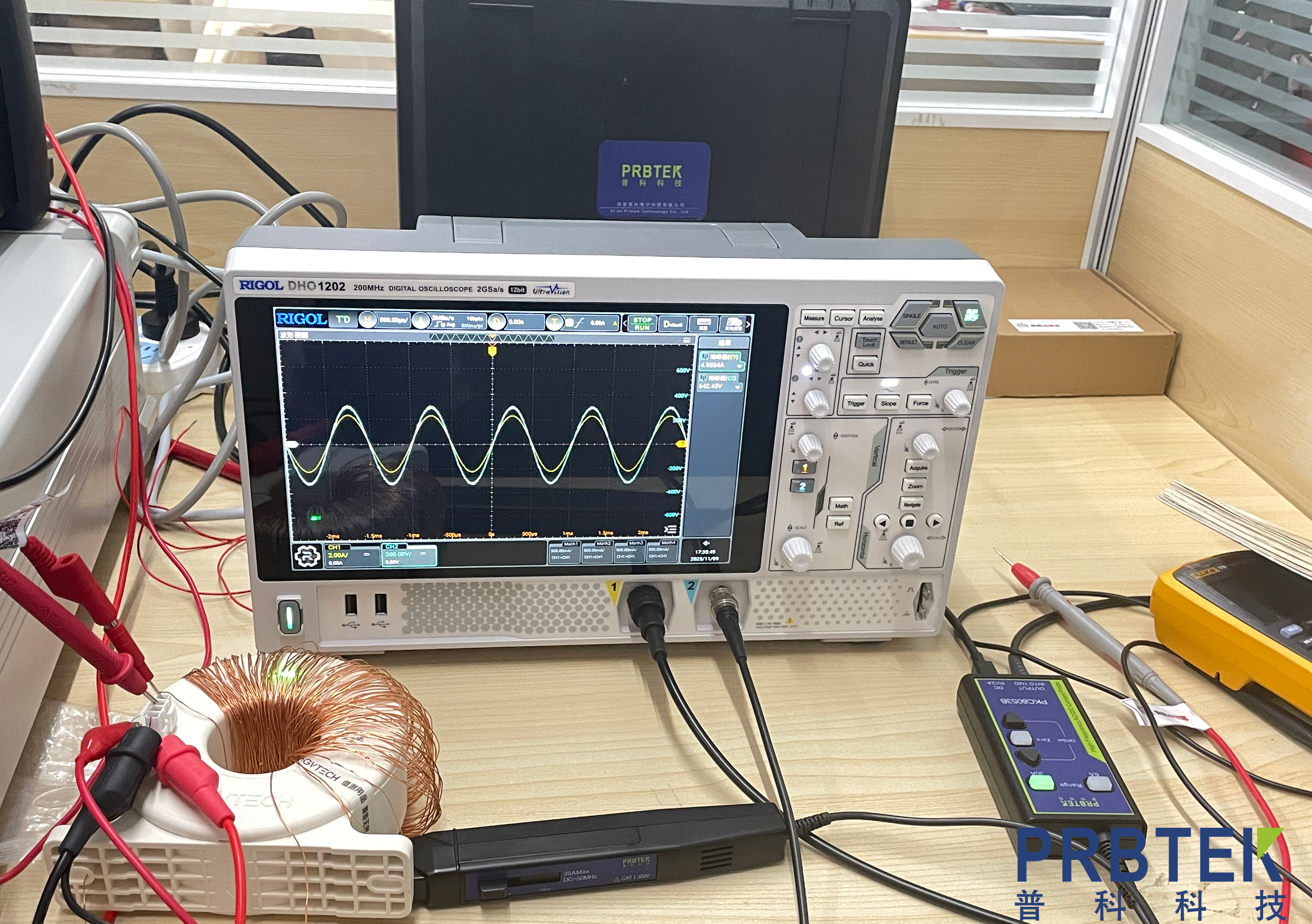

（2）钳形电流探头：定位共模电流的 “路径追踪器”

适用于检测线缆中的残余共模电流，判断干扰是否通过屏蔽层或地线传导。其夹式结构无需断开电路，适配现场调试场景。

核心选型依据：

原理差异：低频共模电流（<1MHz）选电磁感应式探头，高频场景（>10MHz）选霍尔效应探头（如 ACS712），可兼顾直流与交流成分检测。

灵敏度：需支持 μA 级检测，例如某伺服驱动器 AEF 调试中，用灵敏度 0.1mA 的电流探头发现屏蔽层存在 50μA@2MHz 的残余共模电流，定位到接地不良问题。

协同方案：先用电压探头确定共模电压幅值，再用电流探头沿线缆分段测量，通过电流变化定位干扰注入点，与 AEF 的电流注入电路形成闭环调试。

2. 残余差模（DM）干扰检测：高频差分电压探头与精密电流探头组合

差模干扰体现为差分线对间的异常信号，需 “电压 + 电流” 双维度检测：电压探头测差值波动，电流探头测失衡分量。

（1）高频差分电压探头：捕捉线间干扰的 “细节放大镜”

针对差分信号线间的残余电压干扰，需选择低噪声、高带宽的差分探头，避免自身噪声掩盖微弱信号。

关键参数匹配：

输入阻抗与电容：输入阻抗≥10MΩ、电容≤2pF，减少对差分信号传输的负载效应。例如 PKDV5351 探头的 10MΩ 高阻抗与 2pF 低电容，可确保 100MHz 信号保真度。

噪声水平：≤100mVrms（100X 衰减档），确保识别叠加在有用信号上的 50mV 级残余差模噪声。

应用场景：在高速 USB3.0 系统 AEF 检测中，用带宽 1GHz 的差分探头（如 DL10-HCM）测量 A/B 线间电压，可捕获 10MHz 以上的高频残余差模干扰，为 AEF 的高频补偿电容配置提供依据。

（2）精密电流探头：量化线对失衡的 “数值标尺”

通过检测差分线对的电流差值，定位差模干扰源。例如在 RS485 系统中，正常情况下 A/B 线电流大小相等、方向相反，若存在残余差模干扰则会出现电流失衡。

选型要点：

双线检测能力：需支持同时钳测 A/B 线电流，通过减法运算输出差值信号。

频率响应：适配系统传输频率，工业低速场景（<1MHz）选低频电流探头，高速场景（>10MHz）选宽频探头（响应频率达 100MHz）。

工程价值：某生产线 AEF 调试中，用精密电流探头发现变频器输出端 A/B 线存在 10mA@5kHz 的电流差，经排查为差模干扰耦合，通过增加 AEF 差模补偿电感解决问题。

三、进阶匹配：关键参数的量化选型标准

在确定探头种类后，需通过量化参数进一步筛选，确保与 AEF 检测精度、系统环境完全适配，核心关注以下四类指标：

1. 频率响应：覆盖干扰全频段

AEF 需处理 150kHz 至 3MHz（电源系统）或 10MHz 至 1GHz（高速通信）的干扰，探头带宽必须完全覆盖该范围，且频率响应平坦度≤0.1dB（DC 至 100MHz），避免某频段干扰被放大或衰减。例如 TI TPSF12C3DYYR 型 AEF 的工作频段为 150kHz 至 3MHz，需搭配带宽≥3MHz 的探头，若误用带宽 1MHz 的探头，会漏检 2-3MHz 的残余干扰。

2. 共模抑制比（CMRR）：压制背景噪声

CMRR 直接决定残余干扰的识别能力，需按干扰幅值选择：

检测 mV 级干扰（如接地后残余的 50mV 噪声）：需 CMRR≥80dB（DC 至 1kHz）、≥50dB（1MHz）；

检测 V 级干扰（如雷击残留的 2kV 尖峰）：CMRR≥60dB 即可满足需求。

Teledyne DL05-HCM 探头在 100kHz 时 CMRR 达 70dB，可将 20V 背景共模噪声抑制至 2mV 以下，清晰识别 10mV 级残余干扰。

3. 输入特性：避免影响电路工作

输入阻抗：电压探头需≥10MΩ，防止分流有用信号；电流探头串联电阻≤0.01Ω，避免增加线路阻抗影响信号完整性。

输入电容：≤2pF（高频场景），减少对高速信号的容性负载效应，例如在 GaN 功率转换系统中，高输入电容会导致信号上升沿畸变，影响 AEF 检测精度。

4. 环境适配：满足安全与工况需求

耐压等级：高压系统（如 800V 新能源车电驱）需选 CAT II 1000V 以上探头，工业低压系统选 CAT III 600V 探头；

温度范围：工业现场需支持 - 40°C 至 150°C 工作温度，避免高温环境下性能漂移；

连接方式：高温场景选焊接式探头（如 DL-HCM-HiTemp，30MHz 带宽），现场调试选夹式或抓取式探头。

四、实践方案：典型场景的探头配置案例

不同应用场景的干扰特征差异显著，需结合 AEF 类型、系统电压、传输速率制定针对性配置方案：

1. 三相电源系统 AEF（如 TI TPSF12C3DYYR）

检测对象：150kHz 至 3MHz 残余共模电压 / 电流；

探头配置：

共模电压检测：PKDV5351 高压差分探头（3500V 耐压、100MHz 带宽、CMRR>80dB）；

共模电流检测：霍尔效应钳形电流探头（灵敏度 0.1mA、频率 0-5MHz）；

调试逻辑：用电压探头测量各相线对地电压，定位 2.1kV 级共模尖峰；用电流探头追踪屏蔽层电流，配合 AEF 的电流注入电路注入 ±80mA 补偿电流，将共模发射降低 50% 以上。

2. 高速 USB3.0 系统 AEF

检测对象：10MHz 至 1GHz 残余差模电压；

探头配置：Teledyne DL10-HCM 差分探头（1GHz 带宽、60V 共模、0.5% 增益精度）；

调试逻辑：以 0.1dB 平坦度捕获差分线对的高频波动，通过 AEF 的高频补偿网络抵消 100MHz 以上残余干扰，使误码率从 10⁻³ 降至 10⁻⁶。

3. 工业 RS485 系统 AEF

检测对象：100kHz 至 1MHz 残余共模 / 差模干扰；

探头配置：

共模检测：中压差分探头（1000V 耐压、1MHz 带宽）；

差模检测：精密电流探头（双线检测、灵敏度 1mA）；

调试逻辑：通过电压探头锁定地电位差引发的共模噪声，用电流探头定位 A/B 线电流失衡，结合单点接地优化与 AEF 补偿，解决通信丢包问题。

五、常见误区与避坑指南

误区：“通用电压探头可替代差分探头”

普通单端电压探头的 CMRR 仅 30-40dB，无法抑制地环路干扰，测量共模噪声时误差可达 50% 以上。某项目用单端探头检测变频器共模电压，误判干扰幅值为 500mV，实际用差分探头测量仅为 80mV。

误区：“带宽越高越好，盲目追求 GHz 级”

带宽过剩会引入额外噪声，例如在 1MHz 以下的 RS485 系统中，用 1GHz 带宽探头的噪声水平（14.5mVrms）远高于 100MHz 探头（3.25mVrms），反而掩盖微弱干扰。

误区：“忽略探头校准，直接连接检测”

探头增益漂移（如 0.075%/°C）会导致测量偏差，需定期用标准信号源校准。某 AEF 调试中因未校准探头，误将 100mV 残余干扰判为 50mV，导致补偿不足。

六、总结：探头是 AEF 的 “感知神经”

AEF 电路的残余干扰检测效果，完全依赖探头的 “感知精度”—— 共模干扰的捕捉需高压差分探头的高 CMRR 加持，差模干扰的定位需高频电压与精密电流探头的协同配合。选型的核心逻辑可概括为：先按干扰类型定探头种类（电压 / 电流），再按信号特性定量化参数（带宽 / CMRR），最后按系统环境定适配属性（耐压 / 连接方式）。从三相电源的 kV 级共模尖峰到高速通信的 mV 级差模波动，精准的探头选型不仅是 AEF 调试的前提，更是实现 “接地抑制 + 有源补偿” 双重防护的关键支点。
