PKDV5001系列高压差分探头选型指南

在电力电子测试领域，高压差分探头是连接被测电路与测量仪器的“桥梁”，其型号选择直接影响测量精度、设备安全及测试效率。PKDV5001系列高压差分探头，包含PKDV5151、PKDV5351、PKDV5701三个型号，覆盖1500Vpk至7000Vpk的电压范围，满足不同场景的差分测量需求，本文将详解如何精准匹配型号与测试需求。

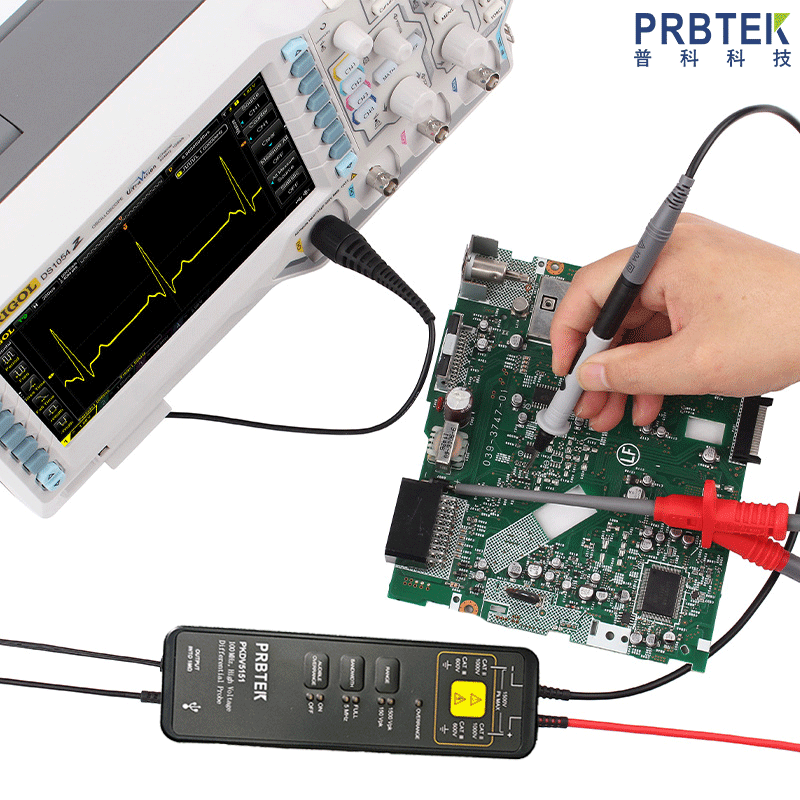

一、核心技术参数

（一）最大差分电压

1. PKDV5151：±150V（50X）和±1500V（500X）

适用于低压电路测试，如输出电压通常在100-1000V小型开关电源、家电控制板等。

2. PKDV5351：±350V（100X）和±3500V（1000X）

适配中等电压场景，如母线电压多在2000-3000V的工业变频器、充电桩模块等。

3. PKDV5701：±700V（100X）和±7000V（1000X）

专为高压系统设计，可用于高压逆变器、轨道交通功率模块等。

选型关键：需先预估被测电压的峰值，选择最大差分电压大于被测值的型号。例如，测量3000V峰值的变频器母线电压时，PKDV5351（3500V上限）是合适选择，而PKDV5151（1500V上限）则可能因过载损坏。

（二）对地电压安全等级

1. PKDV5151、PKDV5351：CAT III 600V、CAT II 1000V

适用于固定设备的二次电路、移动设备的电源输入电路等。

2.PKDV5701：CAT III 1000V、CAT I 2300V

可用于高压配电系统的初级电路、高压电机驱动电路等。

选型关键：工业现场需根据电路所处的“安全区域”选择。例如，在工厂车间测量380V三相电机的变频输出（属于CAT II环境），三款型号均可；但测量1000V高压母线（CAT III环境）时，仅PKDV5701能满足安全要求。

（三）衰减比与测量精度

PKDV5151采用50X/500X双量程，低衰减（50X）时适合测量150V以内的小信号，精度可达±2%；高衰减（500X）时扩展至1500V，满足高压需求。

PKDV5351与PKDV5701采用100X/1000X双量程，100X档位适合350V/700V以内的中低压测量，1000X档位适配高压场景。

选型关键：低电压测量优先选择小衰减比，如测100V信号用PKDV5151的 50X档位，可减少噪声干扰；高电压测量需匹配大衰减比，如测5000V信号用PKDV5701的1000X档位，避免信号超出示波器量程。同时，需在示波器中同步设置对应衰减比，确保读数准确。

二、应用场景

1. 开关电源与小型电力设备

AC/DC电源模块、LED驱动电源这类设备的电压通常在100-1500V左右，且对测量精度要求较高。PKDV5151的50X/500X量程可灵活覆盖，100MHz带宽能捕捉开关管的高频开关信号（通常在几十kHz至1MHz），5MHz带宽限制功能还可滤除高频噪声，适合研发调试阶段的波形分析。

2. 工业变频器与充电桩

中大功率变频器（2.2kW-15kW）的母线电压多在2000-3500V，充电桩模块的输出电压可达3000V，且存在较强的电磁干扰。PKDV5351的3500V上限与100MHz带宽可满足需求，其40MΩ差分输入阻抗能减少对被测电路的影响，适合生产线的批量测试与故障排查。

3. 高压功率装置与新能源系统

风电变流器、光伏逆变器的直流母线电压可达6000-7000V，轨道交通牵引变流器的电压更高。PKDV5701的7000V量程与CAT III 1000V 安全等级是核心优势，其1.2Vrms（1000X档位）的参考噪声在高压测量中可忽略，适合高压系统的可靠性验证与长期监测。

通过以上步骤，可确保PKDV5001系列高压差分探头在满足安全要求的前提下，实现精准、高效的测量。
