微波天线选型指南

在现代无线通信领域，微波天线作为信号收发的关键部件，其选型的正确性直接关乎通信系统的性能优劣。无论是构建远距离通信链路，还是实现高速率数据传输，恰当选择微波天线都是迈向高效通信的重要一步。接下来，我们将深入探讨微波天线选型过程中需要重点关注的要素。

工作原理与关键参数

工作原理

微波天线基于电磁感应原理工作，能够将传输线中的高频电流转换为空间中的电磁波进行发射，反之，也可将空间中的电磁波转换为电流，实现信号的接收。在微波频段，电磁波具有波长短、频率高的特性，这使得微波天线在设计和应用上具有独特之处。例如，由于波长短，微波天线可以设计得相对紧凑，便于安装和部署。

关键参数

1.增益：增益体现了天线将输入功率集中向特定方向辐射的能力。高增益天线能够在特定方向上增强信号强度，从而有效延长通信距离。在远距离点对点通信场景中，如城市间的通信链路，通常需要选用高增益天线以保障信号稳定传输。一般而言，抛物面天线能够实现较高的增益，通过将反射面设计为抛物面形状，可将馈源辐射的球面波转换为平面波，实现能量的高度集中辐射。

2.方向性：方向性描述了天线辐射能量在空间的分布特征。理想的方向性天线仅在特定方向辐射能量，其他方向能量为零。实际应用中，天线方向性常表现为主瓣与旁瓣的辐射图案。在需要精准覆盖特定区域的场景，如对某一特定建筑物进行信号覆盖时，应选择方向性良好的天线，以减少对其他区域的干扰。

3.带宽：带宽是指天线能够有效工作的频率范围。随着通信技术的发展，对天线带宽的要求日益提高，宽频带天线能够处理更广泛的信号。在 5G 通信等需要同时处理多个频段信号的场景中，宽频带天线成为首选，它能够确保在不同频段下天线的性能均满足通信需求。

4.阻抗匹配：阻抗匹配指天线输入阻抗与馈线或发射机输出阻抗相匹配，以保证功率传输效率最大化。阻抗失配会导致信号反射，降低有效功率。在实际系统中，需通过合理设计天线结构和选用合适的馈线来实现良好的阻抗匹配，确保信号能够高效传输。

微波天线类型

抛物面天线

抛物面天线由抛物面反射器和馈源组成，具有高增益、窄波束的特点。其抛物面反射器能够将馈源辐射的电磁波汇聚并向特定方向发射，如同手电筒的反光杯将灯泡光线汇聚后射出。在卫星通信中，抛物面天线广泛应用，因其能够精确对准卫星，实现远距离、高可靠性的通信。

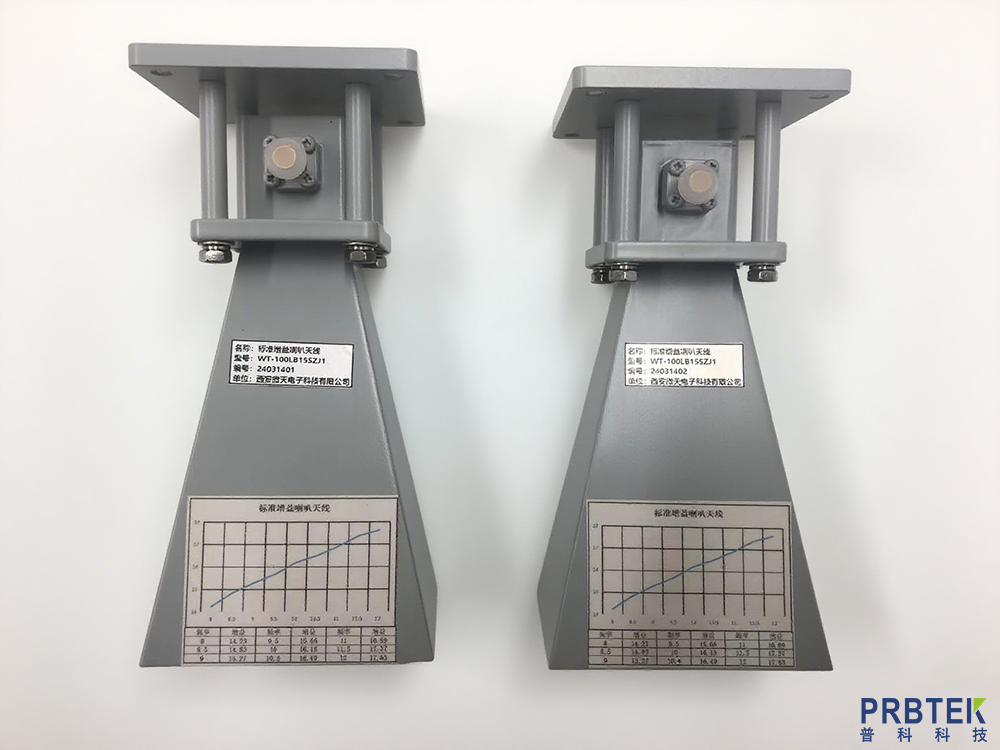

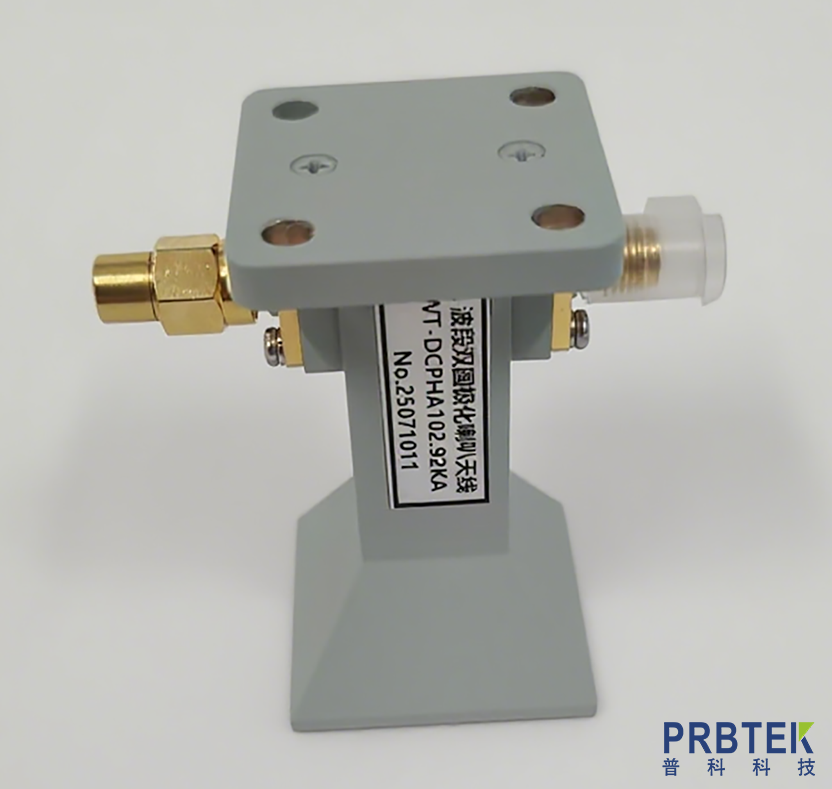

喇叭天线

喇叭天线结构简单，具有宽频带特性，可将波导中的电磁波有效转换为自由空间的电磁波。喇叭天线的辐射方向图较为稳定，在一些对天线带宽要求较高的测试场景，如天线性能测试场，喇叭天线能够提供稳定的信号辐射。

贴片天线

贴片天线体积小、重量轻、易于集成，但其增益相对较低。由于其便于集成的特点，贴片天线在移动设备如手机、平板电脑中广泛应用，能够满足设备对小型化天线的需求。

选型考量因素

应用场景

1.点对点通信：在替代光纤实现单点对单点传输的场景中，要求微波天线具有类似铅笔光束的三维方向图特性，以确保信号在长距离传输中保持较强的方向性和稳定性。例如，城市中两个通信基站之间的连接，常采用高增益、窄波束的抛物面天线，减少信号干扰，保障通信质量。

2.点对多点通信：用于多点覆盖时，微波天线特性类似常规基站天线，需在大角度范围内实现信号播报，其三维方向图应具备扇形特征。在农村地区为多个村庄提供通信覆盖时，可选用扇形波束天线，以实现对较大区域的信号覆盖。

3.环境场景：在高烟雾腐蚀的海边或飓风高发区域，应选择高抗腐天线或高抗风天线。高抗腐天线通过特殊的表面处理，能够抵御海边高湿度、高盐分环境的侵蚀；高抗风天线则通过加强结构设计，确保在强风环境下仍能正常工作。

频率范围

不同的通信系统工作在不同的频率范围，天线必须支持相应的频段。例如，5G 通信的毫米波频段，要求天线能够在高频段高效工作。在选择天线时，需确保其频率范围与实际应用的通信系统频率相匹配，以保证信号的正常收发。

极化方式

极化方式包括单极化、双极化和圆周极化。在移动通信中，由于移动设备与基站相对位置不断变化，双极化天线能接收两个正交极化的信号，性能更优。在复杂的通信环境中，选择合适的极化方式能够提高信号接收效率，减少干扰。

选型流程

1.明确应用需求：首先要确定通信系统的用途，是用于远距离数据传输、本地区域覆盖，还是特殊环境下的通信保障。例如，若为偏远地区提供互联网接入，需考虑长距离传输和大覆盖范围的需求。

2.分析环境因素：评估安装地点的环境条件，包括地形地貌、气候条件以及电磁干扰情况。在山区，需考虑地形对信号的阻挡和反射；在电磁干扰较强的工业区域，要选择抗干扰能力强的天线。

3.确定关键参数：根据应用需求和环境分析结果，确定天线的关键参数，如增益、方向性、带宽、极化方式等。若需要实现远距离通信，应优先选择高增益天线；若在多径传播严重的环境中，双极化天线可能是更好的选择。

4.选择天线类型：依据确定的参数，在不同类型的微波天线中进行筛选。例如，对于高增益、窄波束需求，抛物面天线较为合适；对于小型化、集成化需求，贴片天线可能是首选。

5.评估与验证：在初步选定天线后，需对其在实际应用场景中的性能进行评估和验证。可通过模拟测试、实地试验等方式，确保天线能够满足通信系统的各项要求。

通过对微波天线选型的全面了解，在实际应用中，我们能够根据具体需求和场景，精准选择合适的微波天线，构建高效、稳定的无线通信系统。
