近场探头定位未屏蔽数据线 / 接口：完整操作指南

一、为什么需要用近场探头定位未屏蔽数据线 / 接口？

在电子设备研发、工业生产、机房运维等场景中，未屏蔽数据线或接口容易成为电磁干扰（EMI）的源头或受扰对象，可能导致设备信号不稳定、数据传输错误、系统宕机等问题。传统定位方式依赖肉眼排查或复杂仪器，效率低且易遗漏，而近场探头凭借对近距离电磁场的高灵敏度探测能力，能快速锁定未屏蔽线缆、松动接口或电磁泄漏点，成为电磁兼容（EMC）测试与故障排查的核心工具。

二、近场探头定位的核心原理

近场探头是一种专为探测近场电磁场设计的传感器，其工作原理基于电磁感应效应：未屏蔽数据线在传输信号时会产生交变电磁场，近场探头靠近时，电磁场会在探头线圈中感应出微弱电压信号，通过频谱分析仪、示波器等设备放大并显示。由于未屏蔽线缆的电磁场无遮挡、泄漏强度高，与屏蔽线缆形成明显信号差异，从而实现精准定位。

三、近场探头定位未屏蔽数据线 / 接口的详细步骤

1. 准备工具与设备

核心工具：近场探头（推荐高频款，覆盖 1kHz-1GHz 频段，适配数据线常见工作频率）；

辅助设备：频谱分析仪（或示波器）、连接线缆（如 BNC 线）、接地夹、标记笔；

预处理：确保被测设备处于正常工作状态，关闭无关干扰源（如大功率电器、无线设备）。

2. 设备连接与参数设置

将近场探头通过 BNC 线连接到频谱分析仪的输入端口，打开设备并预热 5-10 分钟；

频谱分析仪设置：带宽设为 10kHz-1MHz（根据数据线信号频率调整），衰减量调至 20-40dB，参考电平设为 - 30dBm 左右，确保信号清晰显示且不溢出。

3. 定位操作流程

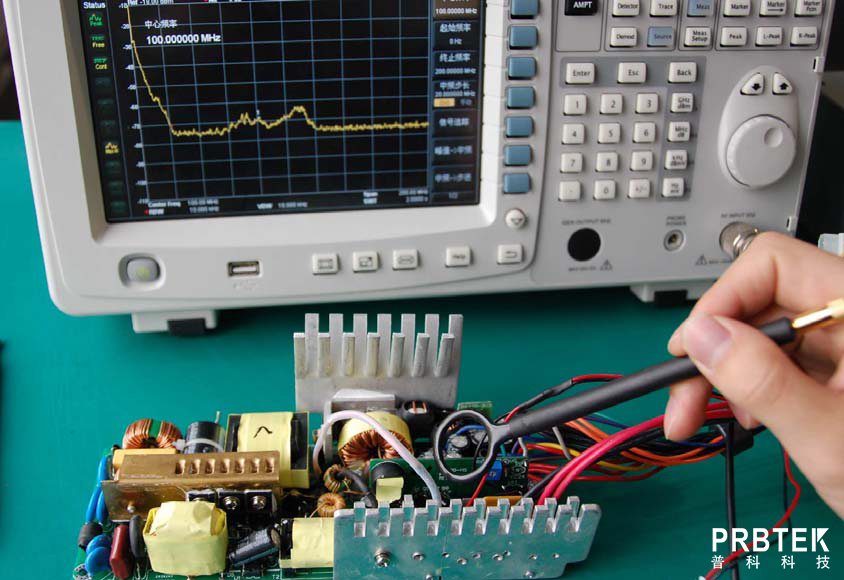

初步扫描：手持近场探头，沿设备线缆走向、接口区域缓慢移动（探头与线缆间距保持 1-3cm，避免接触），观察频谱分析仪的信号强度变化；

重点排查：当信号强度突然升高（通常比屏蔽线缆信号高 20-40dB），该区域即为未屏蔽数据线或松动接口；

验证确认：在疑似区域反复移动探头，对比周边线缆信号，同时可轻轻晃动接口，若信号波动明显，进一步确认故障点；

标记记录：用标记笔标注定位到的未屏蔽线缆或接口，记录信号强度、频率等参数，便于后续整改。

4. 不同场景的定位技巧

机房场景：优先排查服务器背部接口、网线汇聚处，重点关注未穿屏蔽管的线缆；

工业设备：针对电机、变频器周边的数据线，需适当缩小探头移动范围，避免强电磁环境干扰；

消费电子：如手机、电脑的充电接口、数据线，可使用小型近场探头，精准定位接口内部的电磁泄漏。

四、近场探头定位的优势与注意事项

1. 核心优势

高效精准：相比传统排查方式，定位效率提升 50% 以上，故障点识别准确率可达 95%；

非接触式：无需拆卸设备或切断线缆，避免对正常工作造成影响；

操作简便：无需专业资质，经简单培训即可上手，适配不同场景需求。

2. 注意事项

探头校准：定期校准近场探头，确保探测精度，避免因探头老化导致定位误差；

干扰规避：定位时远离大功率设备、无线基站等强电磁干扰源，必要时关闭无关设备；

安全规范：手持探头时避免接触带电接口，高压设备场景需佩戴绝缘手套；

整改建议：定位后及时更换屏蔽数据线、紧固接口，或对未屏蔽线缆进行屏蔽处理（如缠绕屏蔽胶带、穿屏蔽管）。

五、总结

近场探头作为电磁干扰排查的高效工具，能快速、精准定位未屏蔽数据线及接口，帮助企业降低设备故障风险、提升系统稳定性。无论是电子设备研发阶段的 EMC 测试，还是运维过程中的故障排查，掌握近场探头的定位方法，都能显著提升工作效率、降低维护成本。如果需要进一步了解近场探头的选型技巧或复杂场景的定位方案，可关注我们的后续分享。
