一文看懂 Langer 全系无源近场探头选型

德国 Langer EMV 无源探头是EMC 电磁兼容近场扫描专用探头，非普通示波器电压无源探头，分磁场 H 探头、电场 E 探头，全无源无供电，直接接 50Ω 频谱仪 / 示波器定位 PCB 干扰源。

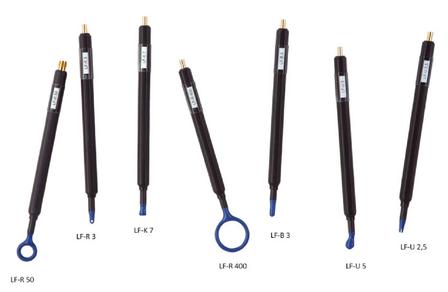

LF低频无源系列

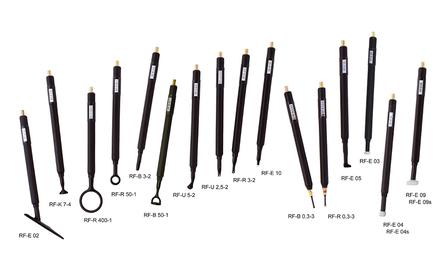

RF中频无源系列

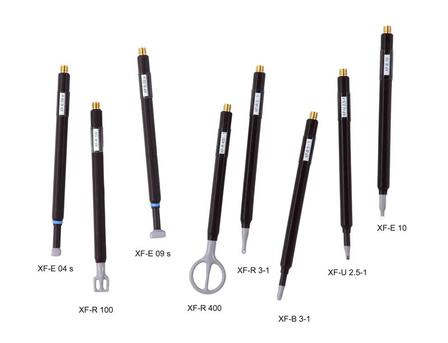

XF宽频无源系列

一、四大无源系列（按频率划分）

1. LF 低频无源（100kHz ~ 50MHz，开关电源 / 工频干扰）

适用：电源适配器、DC-DC、变频器、低频传导干扰排查

磁场 R 环形：LF-R400（大圈，远距离粗扫）、LF-R50、LF-R3（微型，IC 引脚精测）

磁场 B 直角：LF-B3，90° 弯角，元件夹缝测量

电场 U：LF-U2.5/U5，测表层电场泄露

特点：高灵敏度，无内置 50Ω 终端，外接 50Ω 匹配负载

2. RF 中频无源（30MHz ~ 3GHz，消费电子 / 蓝牙 / WiFi）

最通用入门款，手机、工控板、射频模块标配

磁场：RF-R0.3-3（0.3mm 极小线圈，芯片引脚）、RF-R3-2、RF-B3-2 直角探头、RF-R400-1 大环路

电场：RF-E02/E05/E10，大面积电极测整板电场辐射

特点：无内置 50Ω 电阻，适合搭配扫描台自动化扫板

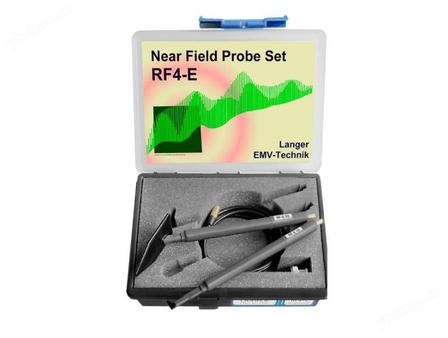

RF4-E套装

3. XF 宽频无源（30MHz ~ 6GHz，高速数字 / USB / 以太网）

内置 50Ω 阻抗匹配器，直插频谱仪不用额外负载，高速 PCB 首选套装 XF1：4 支磁场 + 1 支电场

XF-R400-1（粗扫全局干扰）、XF-R3-1、XF-B3-1 直角磁场

XF-E04s/XF-E10 电场探头短板：低频灵敏度弱于 LF/RF，30MHz 以下信号衰减大

4. SX 超高频无源（1GHz ~ 20GHz，毫米波 / SerDes / 雷达）

接口 2.92mm K 型，适配 20GHz 频谱仪，5G 射频、高速差分线

SX-R3-1 微型磁场、SX-R20-1 超小尖端磁场

SX-E03 微型电场电极，分辨率 0.2mm，微带线精准定位全屏蔽结构，抑制线缆自身辐射干扰

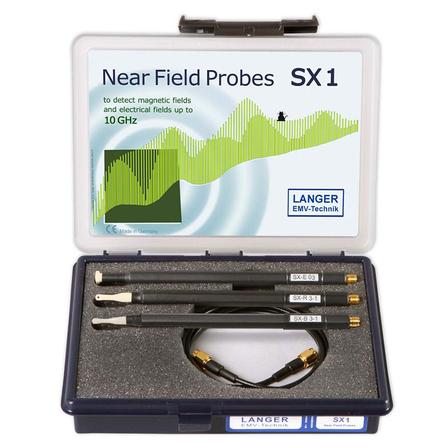

SX1 20GHz无源套装

二、核心通用特性（所有无源款）

1.无源结构：无需偏置电源、无放大器，无噪声漂移，稳定性强

2.双类型区分

H 磁场探头（R/B）：拾取 PCB 走线、线圈、芯片电流辐射

E 电场探头（U/E）：拾取芯片表层、走线、连接器电压电场泄露

屏蔽设计：磁场探头外层电屏蔽，消除电场耦合干扰

输出接口：低频 LF/RF 为 SMB；XF/SX 高频为 2.92mm K 头

使用逻辑：先大线圈远距离粗扫定位干扰区域，再微型小线圈精准锁定芯片 / 走线

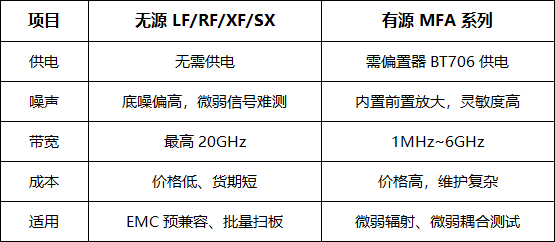

三、无源 vs Langer 有源 MFA 探头对比

四、典型应用场景

1.PCB 近场辐射扫描，定位开关电源、时钟晶振、高速总线干扰源

2.IEC62132 近场辐射注入抗扰测试

3.产品 EMC 预测试，提前整改辐射超标问题

4.自动化扫描台配套（RF 系列适配扫描设备）

5.SiC/IGBT 功率模块、车载电子辐射排查

五、选型快速建议

1.开关电源、低频 EMC 整改 → LF 无源套装

2.蓝牙 / WiFi、普通数字板（3G 内） → RF 无源套装 RF4-E

3.USB3 / 以太网、6GHz 内高速数字板 → XF1 套装

4.毫米波、20GHz 射频雷达、高速 SerDes → SX1 无源套装
