无源探头与有源探头的安全性差异解析

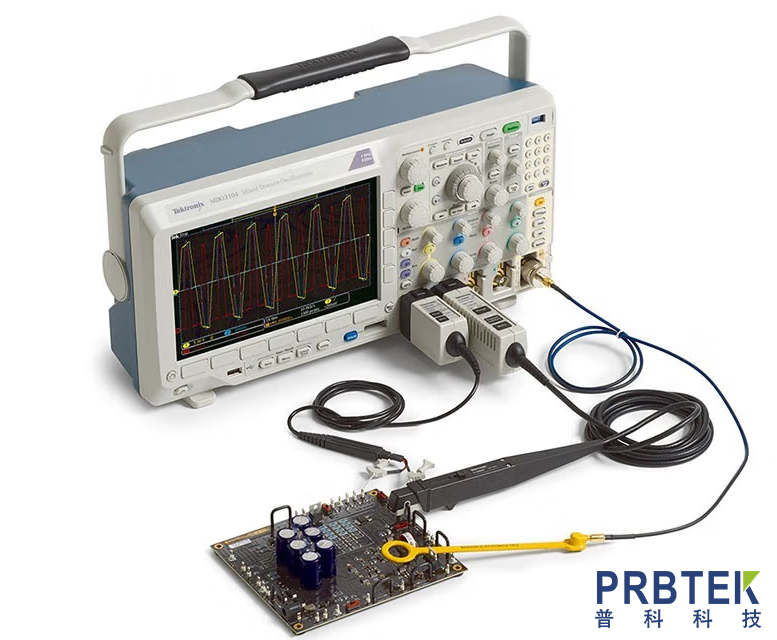

在电子测量领域，探头作为示波器与被测电路之间的关键连接部件，其安全性不仅直接影响测量人员的人身安全，更关系到被测设备的完好性。无源探头与有源探头因结构设计、工作原理和性能参数的本质差异，在安全性表现上呈现出显著区别，这种区别贯穿于绝缘防护、电压耐受、信号干扰、操作风险等多个核心维度，需结合实际测量场景深入理解。

一、绝缘设计与电压耐受能力：安全防护的核心屏障

绝缘性能是探头安全的基础，直接决定了其在高电压环境下的防护能力，这也是两类探头安全性差异的核心体现。

无源探头的结构相对简单，通常由同轴电缆、分压电阻（或电容分压网络）、探头尖端和接地夹组成，无内置有源器件（如放大器、电源模块）。其绝缘设计以 “物理隔绝” 为核心，依赖探头线缆外层的绝缘护套、探头杆的绝缘材质（如聚四氟乙烯、聚乙烯）以及探头尖端与接地端之间的绝缘间距实现电压防护。由于无需为有源器件预留供电或信号放大空间，无源探头的绝缘层可设计得更厚、更紧密，且绝缘材质的选择更侧重 “耐高压” 特性 —— 市面上常规无源探头的电压耐受范围多为 300V~1000V（有效值），部分高压专用无源探头（如高压差分探头）甚至可耐受数万伏电压，且绝缘层的老化速度较慢，长期使用后仍能保持稳定的绝缘性能。

有源探头则因内置了放大器、阻抗匹配电路等有源器件，需额外设计供电回路（如通过示波器 USB 接口供电或外置电源供电），这导致其绝缘结构更复杂。一方面，有源器件的工作电压较低（通常为 5V~15V），对绝缘层的 “耐压冗余” 要求更高 —— 若绝缘层破损，高电压可能击穿有源器件，进而引发探头烧毁或示波器损坏；另一方面，为保证信号放大的稳定性，有源探头的探头杆通常更细（减少寄生参数），绝缘层厚度受限，常规有源探头的电压耐受范围多为 100V~300V（有效值），仅少数高压有源探头可突破 500V，且绝缘层需同时隔离 “被测高电压” 与 “内部低电压电路”，一旦绝缘层出现微小裂痕或老化，就可能引发 “高压串入低压回路” 的风险，不仅损坏探头，还可能通过供电线传导至示波器，威胁测量设备安全。

二、信号干扰与被测电路保护：间接安全风险的差异

探头对被测电路的干扰程度，以及在异常工况下对被测设备的保护能力，是安全性的另一重要维度，两类探头在此方面的表现截然不同。

无源探头因无内置有源器件，不会向被测电路注入额外信号或电流，仅通过分压网络获取信号，对被测电路的 “负载效应” 较小（尤其高阻抗无源探头，输入阻抗可达 10MΩ 以上）。这种 “被动测量” 特性使其在测量敏感电路（如微弱信号电路、模拟电路）时，几乎不会干扰电路的正常工作，也不存在 “因有源器件故障导致电流倒灌” 的风险。例如，在测量单片机 IO 口电压时，无源探头不会因自身电路故障而向 IO 口注入电流，避免损坏单片机芯片。

有源探头的 “主动放大” 特性则使其存在一定的间接安全风险。首先，有源探头的输入阻抗虽高（通常为 1MΩ 或 10MΩ），但内置放大器的输入偏置电流可能对被测电路产生影响 —— 若测量低功耗电路（如微安级电流回路），偏置电流可能改变电路的工作状态，甚至导致电路误动作；其次，若有源探头的供电回路出现故障（如供电电压异常），放大器可能输出错误信号，若该信号反馈至被测电路（如控制回路），可能引发被测设备的异常运行；更严重的是，若有源探头的内部绝缘击穿，高电压可能通过放大器耦合至示波器，再通过示波器的接地回路传导至其他设备，形成 “多点触电” 风险。

三、操作风险与使用场景限制：安全性的实际落地差异

在实际操作中，两类探头的使用门槛和风险点不同，直接影响安全性的落地效果。

无源探头的操作门槛极低，无需额外设置或校准（部分高精度无源探头需进行探头补偿），仅需连接示波器通道和被测点，夹好接地夹即可使用。其风险点主要集中在 “高压误触”—— 由于无源探头的接地夹通常为金属材质，若在高电压测量中接地夹未可靠固定，可能与其他带电部件接触，引发短路；此外，无源探头的线缆较硬（为保证绝缘性能），在狭窄空间操作时可能拉扯探头尖端，导致接触不良或绝缘层破损。但总体而言，无源探头的操作风险可通过基础安全培训（如正确佩戴绝缘手套、检查探头外观）有效规避。

有源探头的操作风险则更复杂，主要源于 “功能依赖” 和 “校准要求”。首先，有源探头必须依赖外部供电（如示波器的探头电源接口），若供电中断，探头将无法工作，此时若误将探头留在高电压测点，可能因无信号输出而导致测量人员误判，进而引发触电；其次，有源探头需定期进行增益校准和偏移校准，若校准失效，测量结果可能出现偏差，若基于错误结果调整被测电路（如高压电源），可能导致电路过压损坏；此外，有源探头的探头尖端通常为可更换设计，若更换的探头尖端绝缘等级不匹配（如用低压尖端测量高压），将直接突破绝缘防护，引发安全事故。

从使用场景来看，无源探头更适合高压、强干扰、通用化测量场景，如电网电压测量、工业设备高压回路检测等，其稳定的绝缘性能和低干扰特性可应对复杂环境；而有源探头则更适合低压、微弱信号、高精度测量场景，如射频信号测量、高速数字电路信号完整性分析等，在这些场景中，其信号放大优势显著，且低电压环境可降低绝缘风险。若将有源探头用于高压场景（如 220V 市电测量），即使短期内未出现绝缘击穿，也会加速内部器件老化，埋下长期安全隐患。

四、总结：安全性选择的核心原则

综合来看，无源探头与有源探头的安全性差异本质是 “被动防护” 与 “主动性能” 的权衡：无源探头以 “简单结构 + 强绝缘” 为核心，在高压防护、低干扰、操作便捷性上更具安全优势，适合通用化、高电压场景；有源探头以 “主动放大 + 高精度” 为核心，在低压、高精度场景中表现优异，但需通过严格的校准、供电管理和场景匹配来规避间接安全风险。

在实际选择时，需遵循 “场景优先” 原则：若测量电压超过 300V、被测电路为强电回路或对干扰敏感，优先选择无源探头；若测量电压低于 300V、需捕捉微弱信号或高速信号，选择有源探头，并确保定期校准、使用匹配的探头附件，同时在操作前检查供电和绝缘状态。无论选择哪种探头，核心安全底线始终是 “先确认被测电压等级、再检查探头绝缘性能、最后规范操作”—— 只有将探头特性与安全操作结合，才能真正实现测量安全与精度的平衡。
