PK6500无源探头在5G基站射频模块测试中的应用方案

一、应用场景

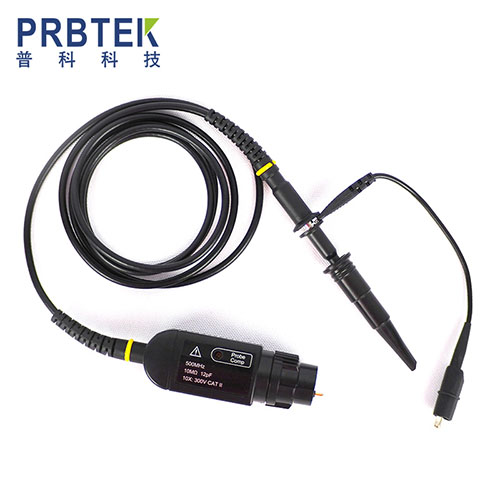

5G 基站作为通信网络的核心基础设施，其射频模块承担着信号发射、接收与功率放大的关键功能，模块内功率放大器（PA）、混频器等器件的性能直接决定基站的通信质量。在研发与生产测试中，需重点测量以下参数：射频信号幅度、高频信号完整性、干扰信号识别。传统探头在该场景中常面临“高频失真”“高压测量不安全” 等问题，而 PRBTEK 普科科技的 PK6500 无源探头，凭借 500MHz 频宽、固定 10:1 衰减比等特性，成为该场景的理想测试工具。

二、PK6500 探头与场景的适配性分析

从技术指标来看，PK6500 的核心参数完全匹配 5G 基站射频模块测试需求，具体适配优势如下：

1.高频性能达标：

PK6500 频宽高达 500MHz，上升时间仅 0.7ns，远高于 5G 基站中低频段（如 3.5GHz 以下）的测试需求，可完整捕捉高频射频信号的瞬态变化，避免因频宽不足导致的波形截断；

2.高压测量安全：

采用固定10:1 衰减比，输入电阻为 10MΩ±2%，搭配示波器 1MΩ 输入电阻形成稳定分压电路。当测量 15V 峰值的射频信号时，经衰减后示波器输入端仅承受 1.5V 电压，处于安全量程内，同时 10MΩ 高输入电阻可减少对被测电路的负载影响；

3.补偿范围适配示波器：

其9-25pF 的补偿范围可覆盖主流示波器的输入电容需求，通过补偿调节能进一步提升信号测量精度。

三、具体测试方案实施步骤

（一）测试前准备

1.设备连接

将PK6500 探头衰减比设为 10X（固定模式无需切换），探头前端连接射频模块功率放大器输出端，通过附件中的接地鳄鱼夹或接地弹簧实现可靠接地 —— 优先选用接地弹簧，其套在探头前端的设计能缩短接地路径，减少高频干扰；

2.探头补偿调节

将探头连接至示波器校准信号输出端（通常为1kHz、3V 方波），使用附件中的补偿调节棒插入探头微端的补偿调节孔，顺时针或逆时针转动，直至示波器显示无过冲、无畸变的标准方波，完成补偿匹配；

3.示波器参数设置

在示波器菜单中选择探头衰减比为10X，根据射频信号预估幅度（10-15V 峰值），将示波器垂直量程设为 2V/div，确保信号完整显示在屏幕范围内；水平时基根据信号频率（如 3.5GHz）设为 100ps/div，便于观察信号上升沿细节。

（二）核心参数测量

1.射频信号幅度测量

启动射频模块，使功率放大器工作在正常模式，示波器捕捉信号波形后，通过光标测量功能读取信号峰值。若显示峰值为1.2V（经 10:1 衰减后），则实际信号峰值为 12V，对比设计标准值（如 10-15V），判断幅度是否达标；

2.信号上升沿测量

利用示波器时间测量功能，读取信号从10% 幅度上升至 90% 幅度的时间。PK6500 0.7ns 的上升时间可确保测量误差≤5%，若测得上升沿为 1.2ns，符合 5G 射频信号对瞬态响应的要求；

3.干扰信号识别

观察示波器波形，若在主信号旁出现小幅杂波（幅度≤0.1V），结合探头低输入电容的特性，可判断为模块内电磁干扰，而非测量引入的畸变，为后续干扰源定位提供依据。

（三）测试后验证

1.重复性测试

多次启停射频模块，重复测量上述参数，若3 次测量结果偏差≤1%，说明测试稳定性良好；

2.安全防护

测试完成后，先断开探头与射频模块的连接，再关闭设备电源，使用附件中的绝缘保护帽遮盖探头前端金属裸露部分，防止漏电或损坏探头。

四、注意事项

1.环境控制

PK6500 工作环境为 0℃-+50℃，测试时需确保基站测试机房温度在该范围内，避免高温导致探头参数漂移；

2.附件使用规范

区分不同通道探头时，可利用附件中的标识环（共8 个，两条装配置），按颜色标注不同测试点，避免混淆。

五、总结

在5G 基站射频模块测试场景中，PK6500 无源探头通过高頻宽、低输入电容、固定 10:1 衰减比的组合，既解决了高压信号测量的安全性问题，又保障了高频信号的完整性，同时附件（接地弹簧、补偿调节棒等）简化了测试操作。为 5G 基站射频模块的研发验证与量产检测提供了可靠的测试解决方案。
