详解 “增益”：从基础概念到电子测量应用

在电子技术、信号处理及测量领域，“增益”（Gain）是描述系统或器件对信号放大能力的核心参数，其本质是输出信号与输入信号的比值。无论是有源探头、放大器，还是示波器、射频模块，增益的设计与控制直接决定了信号的可观测性、测量精度及系统性能。理解增益的定义、类型及应用场景，是掌握电子测量技术的关键前提。

一、增益的基础定义：从 “比值” 到 “物理意义”

增益的核心是 “输出与输入的量化关系”，但需结合信号类型（电压、电流、功率）明确其具体含义，不同维度的增益对应不同的物理作用。

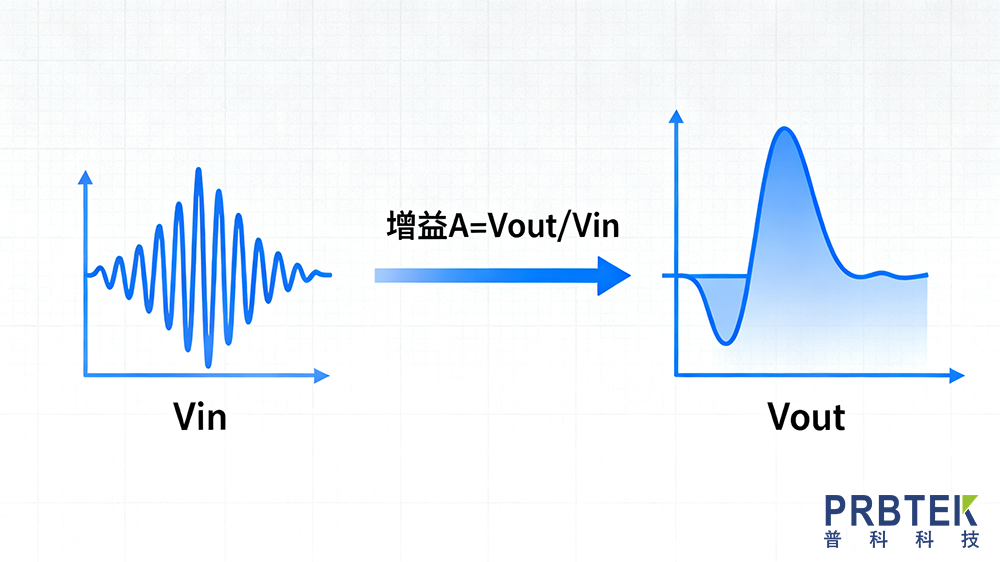

1. 核心数学表达

增益通常用字母 A表示，其基本公式为：A = 输出信号幅度 / 输入信号幅度根据信号类型的不同，增益可分为三类：

电压增益（Av）：输出电压（Vout）与输入电压（Vin）的比值，即 Av = Vout / Vin，是电子测量中最常用的增益类型（如示波器探头、运算放大器）。

电流增益（Ai）：输出电流（Iout）与输入电流（Iin）的比值，即 Ai = Iout / Iin，多用于电流放大电路（如晶体管共射极电路）。

功率增益（Ap）：输出功率（Pout）与输入功率（Pin）的比值，即 Ap = Pout / Pin，因功率与电压、电流的平方相关（P=VI），功率增益也可表示为 Ap = Av × Ai，常见于射频、微波系统。

2. 增益的 “正负” 与 “分贝（dB）” 表示

正负的意义：正增益（A>0）表示输出信号与输入信号 “同相”（相位一致），负增益（A<0）表示 “反相”（相位相差 180°），但负号仅代表相位关系，不影响放大能力的强弱（如 Av=-10 仍表示 10 倍电压放大，只是输出与输入反向）。

分贝（dB）的优势：由于实际系统的增益可能相差多个数量级（如从 0.1 倍衰减到 10000 倍放大），直接用比值表示不便，因此常用分贝（dB）进行对数化转换，公式如下：

电压增益（dB）：Av(dB) = 20×lg|Av|

电流增益（dB）：Ai(dB) = 20×lg|Ai|

功率增益（dB）：Ap(dB) = 10×lg|Ap|例如，Av=100（100 倍电压放大）对应 20×lg100=40dB；Av=0.1（10 倍衰减）对应 20×lg0.1=-20dB（负 dB 值代表 “衰减”，本质是增益小于 1）。

二、增益的核心类型：从 “固定” 到 “动态可调”

根据应用场景的需求，电子系统中的增益可分为不同类型，其控制方式和作用场景差异显著。

1. 固定增益（Fixed Gain）

定义：增益值在设计时已确定，使用过程中无法调整的增益类型，通常由电阻、电容等无源器件的参数决定。

特点：结构简单、稳定性高、成本低，无额外控制电路引入的噪声。

典型应用：

无源探头的 “衰减比” 本质是固定增益（如 10:1 探头，输入信号经分压后衰减为 1/10，增益 Av=0.1，对应 - 20dB）；

通用运算放大器的 “同相放大电路”（如由两个固定电阻组成的 10 倍放大电路）。

2. 可变增益（Variable Gain）

定义：可通过外部控制信号（如电压、电流、数字指令）动态调整增益值的类型，需结合有源器件（如晶体管、场效应管、数字电位器）实现。

分类与特点：

模拟可变增益：通过调整模拟控制电压改变增益（如可变增益放大器 VGA），响应速度快、无量化误差，适合高频信号；

数字可变增益：通过数字指令（如 SPI、I2C 协议）控制增益档位（如 1dB / 步、10dB / 步），精度高、稳定性好，适合需要精确控制的场景（如通信系统）。

典型应用：

示波器的 “通道增益”（如 2mV/div、50V/div 档位，本质是通过调整放大器增益改变信号显示幅度）；

射频接收机的 “自动增益控制（AGC）”：当输入信号强弱变化时，AGC 自动调整增益，确保输出信号幅度稳定（如手机信号接收）。

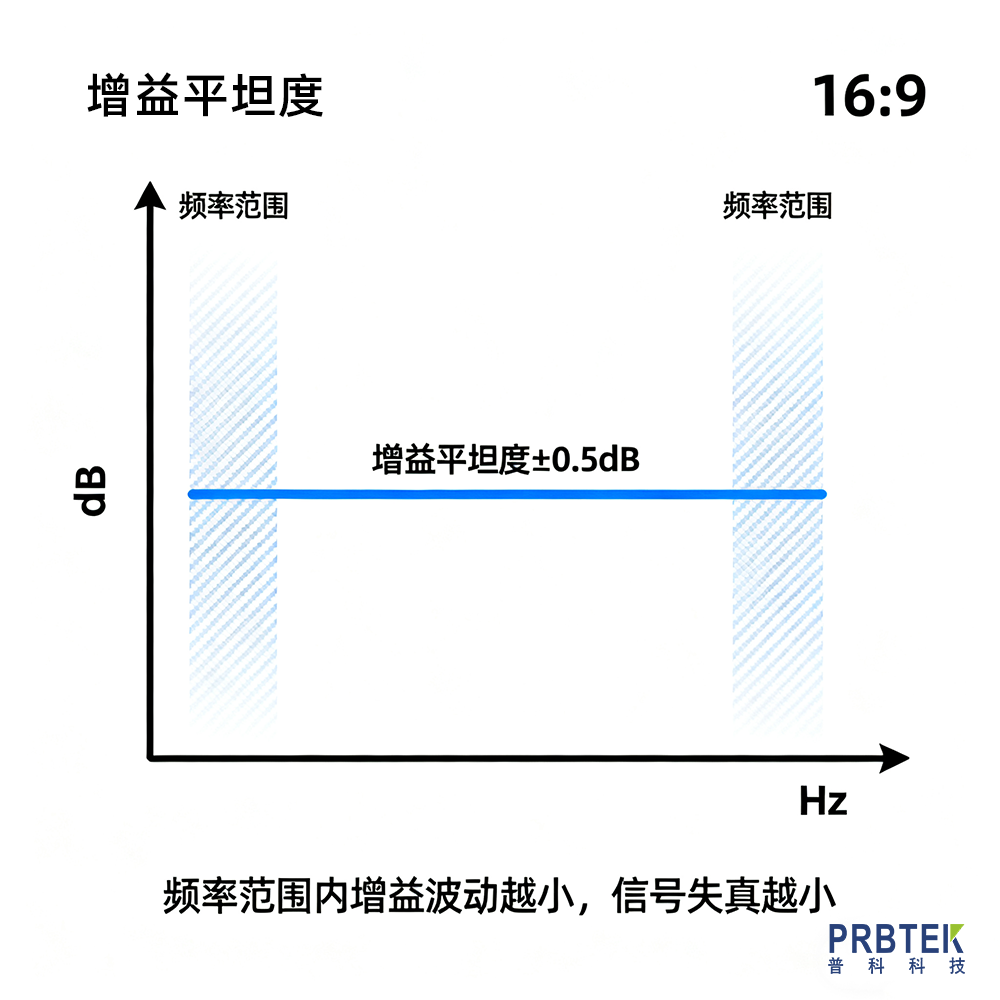

3. 增益平坦度（Gain Flatness）

定义：在指定的频率范围内，增益值的波动范围，是衡量增益稳定性的关键指标（通常用 dB 表示波动最大值）。

意义：若增益平坦度差，不同频率的信号经过系统后放大倍数不同，会导致信号失真（如音频信号中的高低音不均衡、数字信号的码间串扰）。

典型场景：

有源探头的 “带宽与增益平坦度”：高质量有源探头需在其标称带宽（如 1GHz）内，增益平坦度控制在 ±0.5dB 以内，确保不同频率的信号测量精度一致；

音频放大器：需在 20Hz~20kHz 的人耳可听频率范围内，增益平坦度≤±1dB，避免音质失真。

三、增益在电子测量中的关键应用：以探头与示波器为例

在电子测量场景中，增益的设计直接影响信号的 “可测性” 与 “准确性”，以下以两类核心设备为例解析其作用：

1. 有源探头的增益设计：解决 “微弱信号测量” 难题

核心需求：当测量微弱信号（如几十微伏的传感器输出、高速数字电路的差分信号）时，无源探头的衰减特性会导致信号幅度过小，示波器无法清晰识别，此时需有源探头的 “正向增益” 放大信号。

典型设计：

多数有源探头的增益为 “1×” 或 “10×” 可选：1× 增益适合测量 mV 级微弱信号（如传感器输出），10× 增益适合测量 V 级信号并进一步提升信噪比；

部分高精度有源探头（如差分探头）的增益可通过软件调整（如 1×、2×、5×、10×），适配不同幅度的差分信号（如工业总线信号、电源纹波）。

安全与精度平衡：有源探头的增益越高，对内部放大器的供电稳定性和绝缘性能要求越严格 —— 若增益过高且绝缘破损，微小的外部干扰（如电磁辐射）会被放大，导致测量误差，甚至通过供电回路传导风险。

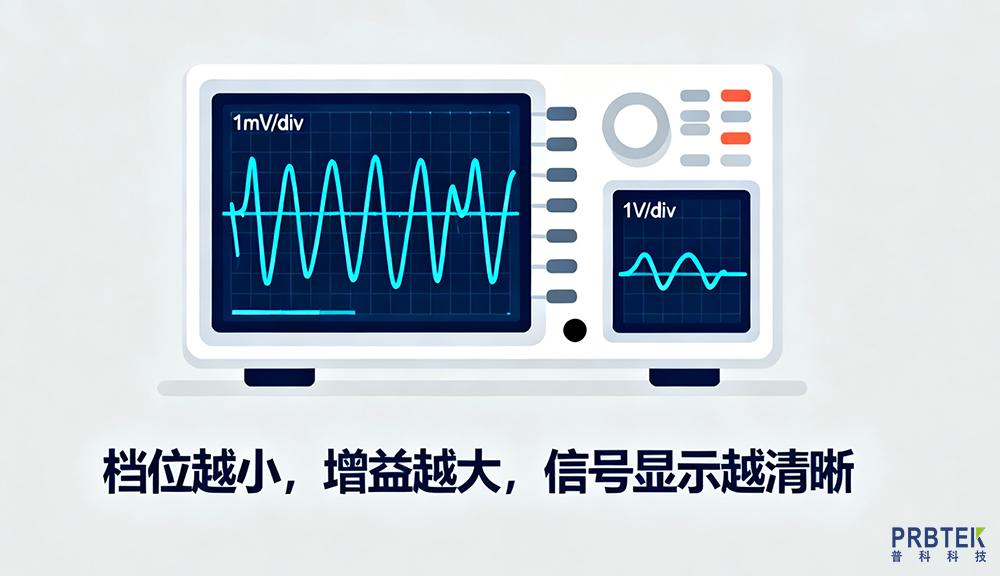

2. 示波器的增益控制：实现 “信号幅度适配”

核心需求：示波器的显示屏高度固定（如 8 格或 10 格），需通过调整通道增益（对应 “垂直档位”，如 1mV/div、1V/div），使输入信号的幅度适配显示屏，便于观测和测量。

原理关联：示波器的 “垂直档位” 与增益成反比 —— 档位越小，增益越大：

例如，当档位设为 “1mV/div” 时，示波器的通道增益较高，可将 1mV 的信号放大到显示屏 1 格的高度；

当档位设为 “1V/div” 时，增益较低，1V 的信号对应 1 格高度，避免大信号超出显示屏范围（“过载”）。

增益校准的重要性：示波器需定期校准增益精度（如通过标准信号源输入已知幅度的信号，调整增益电路使显示值与标准值一致），若校准失效，增益偏差会直接导致测量结果错误（如将实际 1V 的信号测为 1.2V）。

四、增益的常见误区与注意事项

“增益越高越好” 的误区：增益过高会同时放大信号和噪声（如放大器的固有噪声、外部干扰），导致 “信噪比（SNR）下降”—— 例如，若微弱信号的信噪比为 10:1，放大 100 倍后，信号和噪声同时放大 100 倍，信噪比仍为 10:1，但噪声的绝对幅度增大，反而影响信号识别。因此，增益需匹配信号幅度，以 “信噪比最优” 为目标。

增益与带宽的 “权衡关系”：对多数电子器件（如放大器、探头）而言，增益与带宽存在 “反向关系”—— 增益越高，带宽越窄（受器件寄生参数、放大器带宽积影响）。例如，某有源探头在 1× 增益下带宽为 1GHz，在 10× 增益下带宽可能降至 500MHz。因此，选择设备时需同时兼顾增益需求和带宽需求（如测量 1GHz 高速信号时，需确保探头在对应增益下的带宽≥1GHz）。

直流增益与交流增益的差异：部分器件（如隔直放大器）的直流增益为 0（无法放大直流信号），仅能放大交流信号（交流增益不为 0）；而直流放大器可同时放大直流和交流信号。在测量直流信号（如电源电压）时，需选择具有直流增益的设备，避免信号被衰减。

五、总结

“增益” 是电子系统中连接 “输入信号” 与 “输出信号” 的核心桥梁，其本质是信号幅度的量化放大（或衰减）关系。从基础定义来看，增益需结合信号类型（电压、电流、功率）和表示方式（比值、dB）理解；从应用场景来看，固定增益适合简单、稳定的测量需求，可变增益适合动态调整的场景，增益平坦度则决定了宽频率信号的测量精度。

在实际应用中（如选择探头、使用示波器），需避免 “增益越高越好” 的误区，而是结合信号幅度、频率、信噪比需求，平衡增益与带宽、稳定性的关系 —— 只有让增益适配具体测量场景，才能在保证安全的前提下，实现信号的精准观测与分析。
