示波器直流增益：聚焦电压测量的核心参数​

在电子测量领域，示波器作为 “电子波形眼睛”，能将肉眼不可见的电信号转化为可视化波形。而 “直流增益” 作为示波器的关键性能参数，直接决定了直流信号测量的精度。但不少工程师初次接触时会疑惑：示波器直流增益对应的是电流还是电压？本文将从概念定义、测量原理、参数关联及实际应用出发，清晰解答这一问题，同时梳理直流增益与电压测量的深度关联，帮助你更精准地使用示波器完成直流信号分析。

一、先明确：示波器直流增益的核心定义 —— 与电压直接相关

要判断示波器直流增益是对应电流还是电压，首先需回归 “增益” 的基本概念：增益（Gain）在电子学中是指 “输出信号与输入信号的比值”，而示波器的直流增益，特指示波器在测量直流信号时，输出的显示幅度与输入的实际直流电压幅度的比值。

从定义可直接得出结论：示波器直流增益的核心是 “电压比值”，与电流无直接关联。其本质是示波器内部直流放大电路对输入直流电压的 “放大能力”—— 例如某示波器直流增益为 1000（即 1000:1），意味着输入 1mV 的直流电压时，经过内部放大后，示波器显示的等效电压幅度为 1V（1mV×1000），从而让微小直流电压信号能被清晰观察。

需特别注意：示波器的核心测量对象是 “电压信号”（无论是直流还是交流），电流信号需通过 “电流探头”（将电流转化为电压）间接测量，而直流增益是针对 “原生电压测量功能” 的参数，与电流测量无直接对应关系。

二、为什么示波器直流增益不直接关联电流？从测量原理说起

要理解 “直流增益与电流无关”，需先明确示波器测量直流信号的底层逻辑 —— 其设计初衷是捕捉 “电压变化”，而非直接感知 “电流流动”，具体原理可分为三步：

1. 输入信号的 “电压属性” 筛选

示波器的信号输入端（如 BNC 接口）本质是 “电压输入端口”，其内部电路（如衰减器、前置放大器）的阻抗设计为高阻抗（通常为 1MΩ 或 50Ω）：

高阻抗设计的目的是 “减少对被测电路的影响”—— 根据欧姆定律（I=U/R），当示波器输入阻抗远大于被测电路阻抗时，流入示波器的电流极小（可忽略不计），不会改变被测电路的原有电压状态；

这意味着：示波器采集的是 “被测点的电压值”，而非 “流过该点的电流值”，直流增益作为 “放大电压信号的参数”，自然只针对电压生效。

2. 直流放大电路的 “电压放大” 逻辑

示波器内部的直流放大电路（由运算放大器、电阻电容网络组成），其核心功能是对 “输入直流电压” 进行线性放大：

例如，当输入 0.5V 的直流电压时，若直流增益设置为 20（20:1），放大电路会将电压信号放大 20 倍，输出 10V 的电压信号，再传递给显示模块（如 LCD 屏幕）转化为波形；

该过程中，放大电路的设计参数（如反馈电阻阻值、运放增益带宽积）均围绕 “电压放大” 优化，与电流信号的放大逻辑完全不同（电流放大需考虑输出阻抗匹配、电流驱动能力等）。

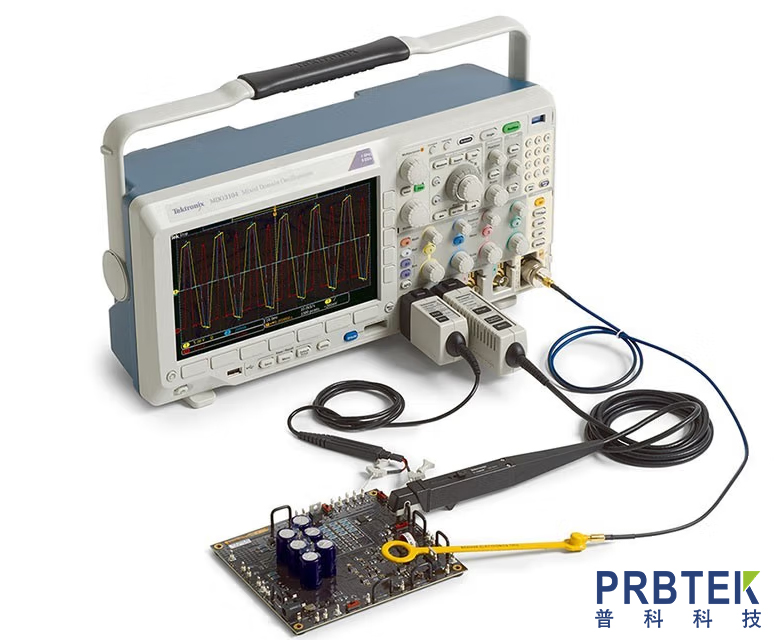

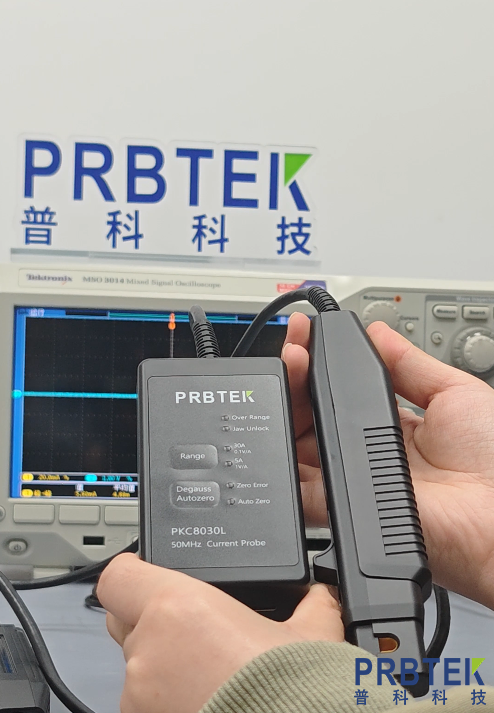

3. 电流测量的 “间接性”：需依赖电流探头转换

若需用示波器测量直流电流，必须通过 “电流探头” 将电流信号转化为电压信号 —— 这一过程进一步说明 “示波器无直接电流测量能力，直流增益也不涉及电流”：

电流探头的原理是 “电磁感应”（交流电流）或 “分流电阻”（直流电流）：例如直流电流探头内置一个精密分流电阻（如 0.1Ω），当电流流过时，根据欧姆定律（U=IR），分流电阻两端会产生与电流成正比的电压（如 1A 电流对应 0.1V 电压）；

此时，示波器测量的是 “电流探头输出的电压信号”，再通过 “电流 = 电压 / 分流电阻” 的公式反向计算电流值 —— 整个过程中，示波器的直流增益仍在发挥 “放大电压信号” 的作用，但最终的电流结果是 “电压测量值 + 探头参数换算” 的产物，而非直流增益直接作用于电流。

三、示波器直流增益的关键特性：影响电压测量精度的核心

既然直流增益针对电压，其特性直接决定了直流电压测量的准确性，需重点关注以下三点：

1. 线性度：确保不同电压下的增益稳定

理想的直流增益应具备 “线性特性”—— 即输入电压与输出显示电压的比值在整个测量量程内保持一致。例如：

若输入 1V 时显示 100V（增益 100），输入 2V 时应显示 200V（仍保持增益 100）；

若出现 “输入 1V 显示 100V，输入 2V 显示 205V” 的情况，说明直流增益线性度不佳，会导致测量误差（此时 2V 测量误差为 2.5%）。

泰克、安捷伦等主流示波器的直流增益线性度通常≤±1%（全量程），低端示波器可能在 ±3% 以内，线性度越优，越适合高精度直流电压测量（如电源输出电压校准、传感器直流信号检测）。

2. 温度漂移：环境温度对增益的影响

直流增益会受环境温度变化影响，产生 “温度漂移”—— 这是因为示波器内部放大电路的元器件（如电阻、运放）参数随温度变化而波动，导致增益比值偏移。例如：

某示波器在 25℃时直流增益为 100，当温度升至 35℃时，增益变为 100.5，此时测量 10V 直流电压，显示值会从 1000V 变为 1005V，产生 5V 误差；

为减少温度漂移，高端示波器会采用 “温度补偿电路”（如使用低温漂电阻、恒温控制模块），将漂移量控制在≤50ppm/℃（即每变化 1℃，增益变化≤0.005%），而低端示波器可能在 100-200ppm/℃，因此高精度测量需在恒温环境（如 23℃±2℃）下进行。

3. 档位关联性：不同衰减 / 增益档位的增益差异

示波器通常提供多个 “垂直档位”（如 1mV/div、2mV/div、5mV/div），不同档位对应不同的直流增益 —— 档位选择直接影响增益大小，进而决定测量精度：

垂直档位的含义是 “屏幕上每一格代表的实际电压值”，例如 “1mV/div” 表示每格对应 1mV 电压；

直流增益与垂直档位的关系为：增益 = 屏幕垂直格数 × 档位值 / 输入电压（假设输入电压填满 N 格屏幕）。例如，输入 0.5mV 直流电压，填满 5 格屏幕，档位为 1mV/div，则增益 = 5×1mV / 0.5mV=10；

需注意：不同档位的直流增益精度可能不同，通常 “中档位”（如 10mV/div-1V/div）精度最高，而 “极细档位”（如 100μV/div）或 “极粗档位”（如 5V/div）因电路噪声或衰减器误差，增益精度可能略有下降，测量时需优先选择合适档位。

四、实际应用：如何利用直流增益确保直流电压测量准确？

在实际测试场景中，正确理解和使用直流增益，能有效提升直流电压测量精度，以下为三个典型应用案例：

案例 1：电源输出直流电压校准

某工程师需校准 12V 直流电源的输出电压，使用示波器测量时，步骤如下：

选择合适垂直档位：预计电源输出 12V，若示波器屏幕垂直方向共 10 格，选择 “2V/div” 档位（10 格 ×2V/div=20V 量程，可完整显示 12V 信号）；

确认直流增益：根据档位计算增益（增益 = 10 格 ×2V/div/ 输入电压），若测量时信号填满 6 格屏幕，则输入电压 = 6 格 ×2V/div=12V，此时增益 =（10×2）/12≈1.67；

校准验证：用标准直流电压表（精度 ±0.01%）测量电源输出为 12.005V，对比示波器测量值 12V，误差为 0.05V（±0.42%），在示波器直流增益精度范围内（假设 ±1%），说明测量有效。

案例 2：传感器微弱直流信号测量

某工业传感器输出 0-50mV 的直流信号（对应 0-100℃温度），需用示波器观察信号变化，此时需利用直流增益放大微弱信号：

选择极细档位：选择 “5mV/div” 档位（10 格 ×5mV/div=50mV 量程，匹配传感器输出范围）；

依赖增益放大：0-50mV 信号若不放大，在屏幕上仅占 0-10 格，细节不清晰，示波器内部直流增益会将信号放大（如放大 100 倍），使 50mV 信号在屏幕上显示为 5V（50mV×100），便于观察微小变化（如 0.5mV 的温度波动，放大后显示 50mV，对应 1℃变化）；

避免增益过大：若增益过大（如放大 1000 倍），会导致信号超出屏幕量程，同时放大电路噪声也会被放大，影响信号清晰度，需平衡 “放大倍数” 与 “噪声控制”。

案例 3：排查电路直流偏置故障

某电路板输出信号存在直流偏置（应无偏置，实际测量有 2V 偏置），需用示波器定位故障，步骤如下：

切换直流耦合模式：示波器需设置为 “DC 耦合”（才能测量直流信号，AC 耦合会滤除直流成分）；

零偏置校准：先将示波器输入端短路，确认直流增益无偏移（此时显示电压应为 0V，若有 0.1V 显示，说明增益存在偏差，需进行增益校准）；

测量关键点电压：用示波器依次测量电路板上的电源端、运放输出端、信号节点，通过直流增益计算实际电压 —— 例如测量运放输出端显示 3V（档位 1V/div，占 3 格），而设计值应为 1V，说明运放直流偏置异常，需进一步检查反馈电阻或运放型号，此时准确的直流增益是定位故障的关键。

五、常见误区澄清：关于示波器直流增益的 3 个错误认知

在实际使用中，工程师常对直流增益产生误解，以下为三个典型误区及澄清：

误区 1：“直流增益越高，测量精度越好”

澄清：直流增益需与 “测量需求” 匹配，并非越高越好。例如：

测量 100V 直流电压时，若增益过高（如 1000），会导致信号超出示波器量程（假设量程为 200V，100V×1000=100000V，远超量程）；

过高的增益还会放大电路噪声（如示波器内部噪声为 1mV，增益 1000 时噪声显示为 1V），掩盖真实信号，反而降低测量精度。正确做法是：根据输入电压范围选择 “能让信号填满屏幕 1/3-2/3” 的增益（或档位），兼顾显示清晰度与噪声控制。

误区 2：“示波器能直接测量直流电流，靠的是直流增益”

澄清：示波器无直接电流测量能力，需依赖电流探头将电流转化为电压，直流增益仅作用于 “转化后的电压信号”。例如：

用直流电流探头测量 2A 电流，探头分流电阻为 0.1Ω，转化为 0.2V 电压；

示波器直流增益放大该 0.2V 电压（如放大 10 倍显示 2V），再通过 “电流 = 电压 / 分流电阻”（2V/0.1Ω=20A？显然错误）—— 实际需结合探头 “电流 - 电压转换比”（如探头标注 “1A/V”，即 1V 对应 1A），最终电流 = 显示电压 × 转换比（2V×1A/V=2A）。可见，直流增益仅负责放大电压，电流计算需依赖探头参数，与增益无直接关联。

误区 3：“直流增益无需校准，出厂时已固定”

澄清：直流增益会随使用时间、环境变化产生漂移，需定期校准（建议每 6-12 个月校准一次）。例如：

示波器使用 1 年后，因内部电阻老化，直流增益从 100 变为 102，此时测量 10V 电压，显示值会变为 10.2V，误差达 2%；

校准方法：使用标准直流电压源（精度高于示波器 1 个数量级），输入已知电压（如 1V、5V、10V），对比示波器显示值与标准值，调整内部校准电位器（或通过软件校准功能），使增益恢复标准值。部分高端示波器支持 “自动增益校准”，可一键完成校准，提升效率。

结语

示波器直流增益的核心是 “电压放大比值”，与电流无直接关联 —— 这一结论源于示波器 “电压测量” 的本质设计，以及电流测量需依赖探头转换的间接性。理解直流增益的特性（线性度、温度漂移、档位关联），并在实际应用中正确选择档位、定期校准，能有效提升直流电压测量精度，为电路测试、故障排查提供可靠数据支撑。

若你在使用示波器测量直流信号时，遇到增益漂移、测量误差过大等问题，可进一步提供具体示波器型号、测量场景，我将为你分析校准方法或档位选择技巧。
