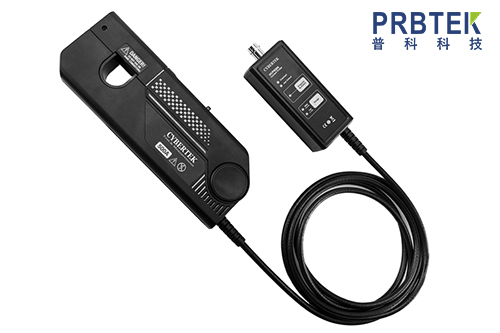

高频电流探头在电源质量与谐波分析中的应用

在现代电力系统中，电源质量会直接影响设备运行稳定性、系统能效及设备寿命。随着非线性负载和电力电子设备的广泛应用，谐波污染、电压波动、三相不平等电能质量问题日益突出。高频电流探头作为关键测量工具，为电源质量评估与谐波分析提供了精准的数据支持。

一、电能质量测试的技术挑战与需求

电源质量测试面临多重技术挑战：谐波频谱复杂（含多次谐波和间谐波）、信号动态范围大、测量环境恶劣（强电磁干扰、高共模电压）。传统测量设备难以同时满足高带宽、高精度和高抗干扰要求。高频电流探头凭借其宽频带特性（DC至数十MHz）、高精度测量能力（≤1%）和优良的隔离性能，成为解决这些挑战的理想工具。

二、谐波测量与分析应用

总谐波畸变率（THD）精确测量

谐波畸变率是衡量电能质量的核心指标。使用高频电流探头进行THD测量时：

测量设置：采用AC耦合模式，设置采样率≥200kS/s

数据分析：通过FFT获得0-50次谐波频谱

标准限值：参照IEEE 519标准，THD≤5%为合格

问题诊断：THD超标表明存在严重谐波污染

各次谐波含有率分析

不同谐波次数反映不同的污染源特性：3、5、7次谐波：通常来自整流设备和开关电源；

11、13次谐波：中频炉、电弧炉等设备的特征谐波。

高次谐波（>25次）：高频开关设备产生的谐波

间谐波检测：间谐波（非整数倍谐波）可能引起灯光闪烁和设备异常：

来源分析：变频器、循环变流器等设备

测量要求：高频率分辨率（0.1Hz级）

影响评估：导致电机转矩波动、保护误动

三、三相不平衡度监测

不平衡度计算与评估：三相不平衡会导致额外损耗和设备过热：

测量方法：三只探头同步测量三相电流

计算公式：不平衡度= （最大偏差/平均值）×100%

标准限值：GB/T 15543要求≤2%

改善措施：调整单相负载分配，增加平衡装置

零序电流分析：三相不平衡时产生的零序电流：

危害性：导致变压器过热、保护误动

测量技术：矢量和法或直接测量中性线电流

治理方案：安装零序滤波器或平衡电抗器

四、功率质量综合分析

功率因数分析：谐波对功率因数的影响评估：

位移功率因数（DPF）：基波电压与电流的相位差

真功率因数（TPF）：包含谐波影响的总功率因数

经济性影响：功率因数过低导致电费增加

电压波动与闪变：负载变化引起的电压波动分析：

测量参数：短时闪变值（Pst）、长时闪变值（Plt）

影响因素：电弧炉、轧钢机等冲击性负载

限值标准：Pst≤1.0，Plt≤0.8

五、测试系统配置与最佳实践

系统配置要求，完整的电能质量测试系统包括：

高频电流探头：带宽≥50MHz，精度≤1%

电压测量单元：同步测量电压信号

数据采集器：多通道同步采集

分析软件：专业电能质量分析平台

测量操作规范，确保测量准确性的关键措施：

探头校准：定期进行精度校准和消磁处理

采样设置：采样率≥200kS/s，记录长度≥10s

触发同步：采用线电压同步触发方式

环境记录：记录负载情况和环境条件

高频电流探头为电源质量与谐波分析提供了强大的技术手段，通过精确的谐波测量、三相不平衡分析和功率质量评估，帮助工程师全面了解供电质量状况，制定有效的解决方案。
