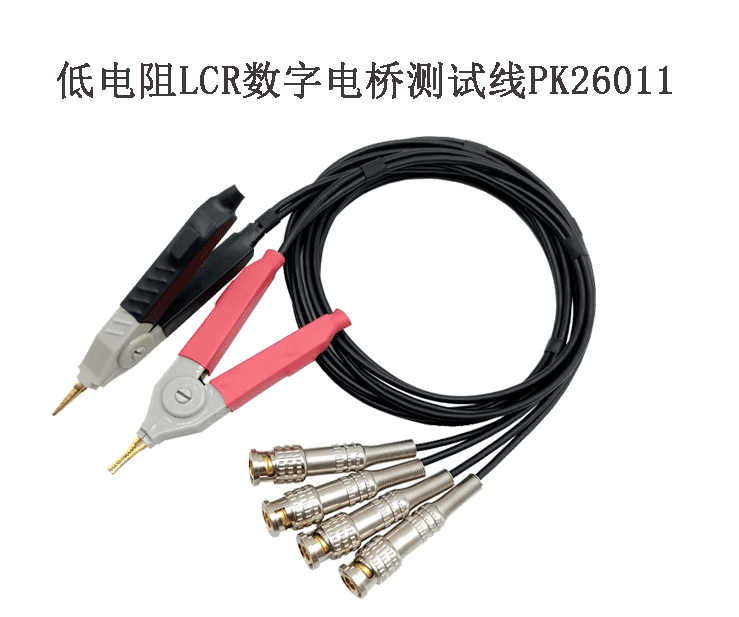

普科PK26011：国产高性价比四端开尔文夹测试线

一、痛点催生需求：低电阻测量为何离不开 PK26011？

在电子元件检测、材料特性分析等场景中，低电阻（毫欧级甚至微欧级）测量是高频需求。但传统两线测试夹在测量这类微小电阻时，往往 “力不从心”—— 导线自身电阻、夹子与被测件的接触电阻，会直接叠加到测量结果中。例如，一根普通测试线的电阻约 10-50 毫欧，若被测电阻仅为 10 毫欧，误差率会瞬间飙升至 100%，完全失去测量意义。

而普科科技（PRBTEK）推出的 PK26011 四端测试线开尔文夹，正是为破解这一痛点而生。作为专为低电阻 LCR 数字电桥设计的配套工具，它依托开尔文四线测量原理，将电流回路与电压检测回路彻底分离，从根源上消除附加电阻干扰，让毫欧级低电阻测量精度不再 “妥协”。更关键的是，这款国产产品供应商报价仅约 88 元，在保证性能的同时，大幅降低了精密测量工具的使用门槛。

二、产品解析：PK26011 的 “硬核配置” 与设计巧思

1. 核心参数：精准测量的 “基础保障”

从产品资料来看，PK26011 的参数设计完全围绕 “低电阻精密测量” 展开，每一项配置都服务于 “降低误差” 这一核心目标：

主体材质：高纯度铜：铜是导电性仅次于银的金属，高纯度铜材质能最大限度降低测试线自身的电阻损耗。相比普通铜合金材质，纯铜主体可将导线电阻控制在 0.1 毫欧 / 米以内，避免因导线电阻影响低电阻测量结果。

线长：80cm：80cm 的线长是 “灵活性” 与 “稳定性” 的平衡选择。过短的测试线会限制测量操作范围，尤其是对大型器件或固定在设备上的电阻测量不便；过长则可能因导线寄生电感、电容增大，影响高频场景下的测量精度。80cm 的长度既能满足实验室、生产线等多数场景的操作需求，又能有效控制寄生参数干扰。

塑壳：ABS 材质：ABS 塑料具备优异的绝缘性、抗冲击性与耐温性（-20℃至 80℃）。作为测试夹的外壳，它能有效隔绝外部电流干扰，避免操作人员触电风险；同时，在日常使用中，即使受到轻微碰撞，也不易损坏，延长产品使用寿命。

2. 结构设计：开尔文原理的 “具象化落地”

PK26011 的核心竞争力在于其 “四端分离” 的结构设计，完美复刻开尔文四线测量逻辑：

双回路独立设计：测试线分为两组 —— 电流线（C1、C2）与电压线（P1、P2）。电流线负责向被测电阻通入恒定电流，电压线则专门检测电阻两端的电压降。由于电压线的输入阻抗极高（配合 LCR 电桥可达 100kΩ 以上），几乎无电流流过，因此测得的电压仅与被测电阻相关，彻底排除了导线电阻和接触电阻的影响。

夹子细节优化：夹子尖端采用精密打磨工艺，确保与被测件引脚的接触面积均匀且稳定。相比普通鳄鱼夹 “单点接触” 易产生接触电阻波动的问题，PK26011 的夹子能形成 “稳定接触面”，将接触电阻控制在 1 毫欧以下，进一步降低测量误差。

三、适配场景：PK26011 的 “用武之地”

作为低电阻 LCR 数字电桥的专用配套工具，PK26011 的应用场景高度聚焦于 “需要精准测量低电阻” 的领域，涵盖实验室研发、生产质检等多个环节：

1. 电子元件检测：把控 “微小电阻” 品质关

贴片电阻 / 电感检测：在 0402、0201 等微型贴片元件生产中，其直流内阻（DCR）往往仅为几毫欧。使用 PK26011 配合 LCR 电桥，可精准测量这些微小电阻，判断元件是否符合设计标准，避免因内阻超标导致电路电流异常。

连接器接触电阻测试：USB 接口、航空插头等连接器的接触电阻要求通常≤50 毫欧，若接触电阻过大，会导致传输效率下降、发热严重。PK26011 能快速检测连接器的接触电阻，筛选出不合格产品，保障设备连接稳定性。

2. 材料特性分析：解锁 “低阻材料” 数据

金属薄膜电阻测量：在半导体行业，金属薄膜（如铜膜、铝膜）的薄层电阻是关键参数，通常在几十至几百毫欧。PK26011 可配合 LCR 电桥，精准获取薄层电阻数据，为薄膜制备工艺优化提供依据。

导线 / 电缆电阻检测：对电源线、信号线等导线的导体电阻测量，尤其是截面积较小的导线（如 AWG 24 及以上），其电阻可能仅为几十毫欧。使用 PK26011 能避免传统测试线的干扰，得到准确的电阻值，判断导线是否符合导电性能要求。

3. 工业设备维护：排查 “低阻故障” 隐患

电机绕组电阻检测：电机定子、转子绕组的电阻通常为几毫欧至几欧，绕组电阻异常（如匝间短路导致电阻变小）是电机故障的重要原因。使用 PK26011 可定期检测绕组电阻，提前发现故障隐患，避免电机烧毁。

电池极耳电阻测试：锂电池极耳与电芯的焊接电阻若过大，会导致充电放电时发热严重，影响电池寿命与安全性。PK26011 能精准测量极耳焊接电阻（通常要求≤10 毫欧），确保电池生产质量。

四、使用指南：让 PK26011 “精准发挥”

要充分发挥 PK26011 的测量精度，需掌握正确的使用方法，避免因操作不当引入额外误差：

1. 连接规范：确保 “回路分离”

首先确认 LCR 数字电桥的四端接口（通常标注 “CUR+”“CUR-”“VOLT+”“VOLT-”），将 PK26011 的电流线对应连接 “CUR+”“CUR-”，电压线对应连接 “VOLT+”“VOLT-”，切勿混淆回路，否则会失去开尔文测量的优势。

连接时确保插头与电桥接口紧密贴合，避免接触不良导致电流波动，影响测量结果。

2. 测量操作：把控 “细节误差”

夹子夹持位置：测量时，将电流夹（CUR+、CUR-）夹在被测电阻的两端外侧，电压夹（VOLT+、VOLT-）夹在两端内侧，且电压夹应位于电流夹之间。这样能确保电压检测的是被测电阻两端的纯电压降，不受电流夹接触电阻影响。

避免外力干扰：测量过程中，不要触碰测试线或夹子，避免因导线拉扯导致接触位置偏移，或引入额外的机械应力影响电阻值（尤其对脆弱的贴片元件）。

3. 环境控制：减少 “外部干扰”

远离强电磁环境：在靠近变频器、高频电源等强电磁干扰源的场景下，建议使用屏蔽罩或远离干扰源后再测量，避免电磁干扰导致电压检测回路出现杂波，影响测量精度。

控制环境温度：温度会影响金属的电阻值（金属电阻随温度升高而增大），若需高精度测量，应在恒温环境（如 25℃±2℃）下进行，或记录测量温度，后期对数据进行温度补偿。

五、市场定位：国产工具的 “高性价比标杆”

从市场角度来看，PK26011 的核心优势在于 “性能与价格的平衡”：

价格优势显著：目前不到百元的价格，远低于进口同类产品（进口开尔文夹价格通常在 300-500 元）。对于中小型企业、实验室或个人用户而言，大幅降低了精密测量工具的采购成本，让 “高精度低电阻测量” 不再是 “高价门槛” 项目。

国产品质可靠：作为普科科技（PRBTEK）的产品，其材质（纯铜主体、ABS 塑壳）与工艺均经过严格把控，从参数指标到实际使用体验，完全能满足多数低电阻测量场景的需求，打破了 “进口工具才靠谱” 的固有认知。

六、结语：低电阻测量的 “实用之选”

在低电阻测量领域，“精度” 与 “成本” 往往是用户面临的两难选择。而普科科技 PK26011 四端测试线开尔文夹，以亲民价格，提供了媲美专业工具的测量精度，既解决了传统测试线的误差痛点，又降低了采购成本。

无论是电子元件生产质检、材料特性研发，还是工业设备维护，PK26011 都能凭借其纯铜主体、四端分离设计、80cm 实用线长等优势，成为低电阻 LCR 数字电桥的 “最佳搭档”。对于追求高性价比的用户而言，这款国产开尔文夹无疑是 “精准测量” 与 “成本控制” 的理想选择。
