PEM CWT罗氏线圈衰减比设置步骤详解

发布:西安普科科技
浏览次数:

一、衰减比的核心概念与作用

CWT PEM 衰减比是指罗氏线圈输出信号与被测电流的幅值比例关系,直接决定测量精度与信号适配性。其本质是通过示波器等仪器的衰减设置,匹配线圈灵敏度特性 —— 例如 PK-CWT/15 探头灵敏度为 2mV/A 时,需将示波器衰减比设为 500X,才能实现电流信号的准确复现。

衰减比设置的核心价值体现在两方面:一是信号适配,将线圈输出的微弱电压信号转换为仪器可识别的标准范围;二是误差控制,不当的衰减比会导致信号过载失真或信噪比过低,尤其在高频瞬态电流测量中影响更为显著。


二、衰减比设置前置准备

1. 核心参数确认

探头灵敏度:从 CWT PEM 产品手册获取,如 “1mV/A”“2mV/A” 等关键指标,这是衰减比计算的基准。

仪器输入特性:确认示波器 / 测量仪的输入阻抗(需≥100kΩ,推荐 1MΩ)和最大输入电压,避免信号超量程。

测量场景参数:明确被测电流的频率范围(如高频脉冲或低频稳态)、幅值预估,结合 CWT 系列的带宽特性(如 Ultra mini 型号的高频响应)调整策略。

2. 设备连接规范

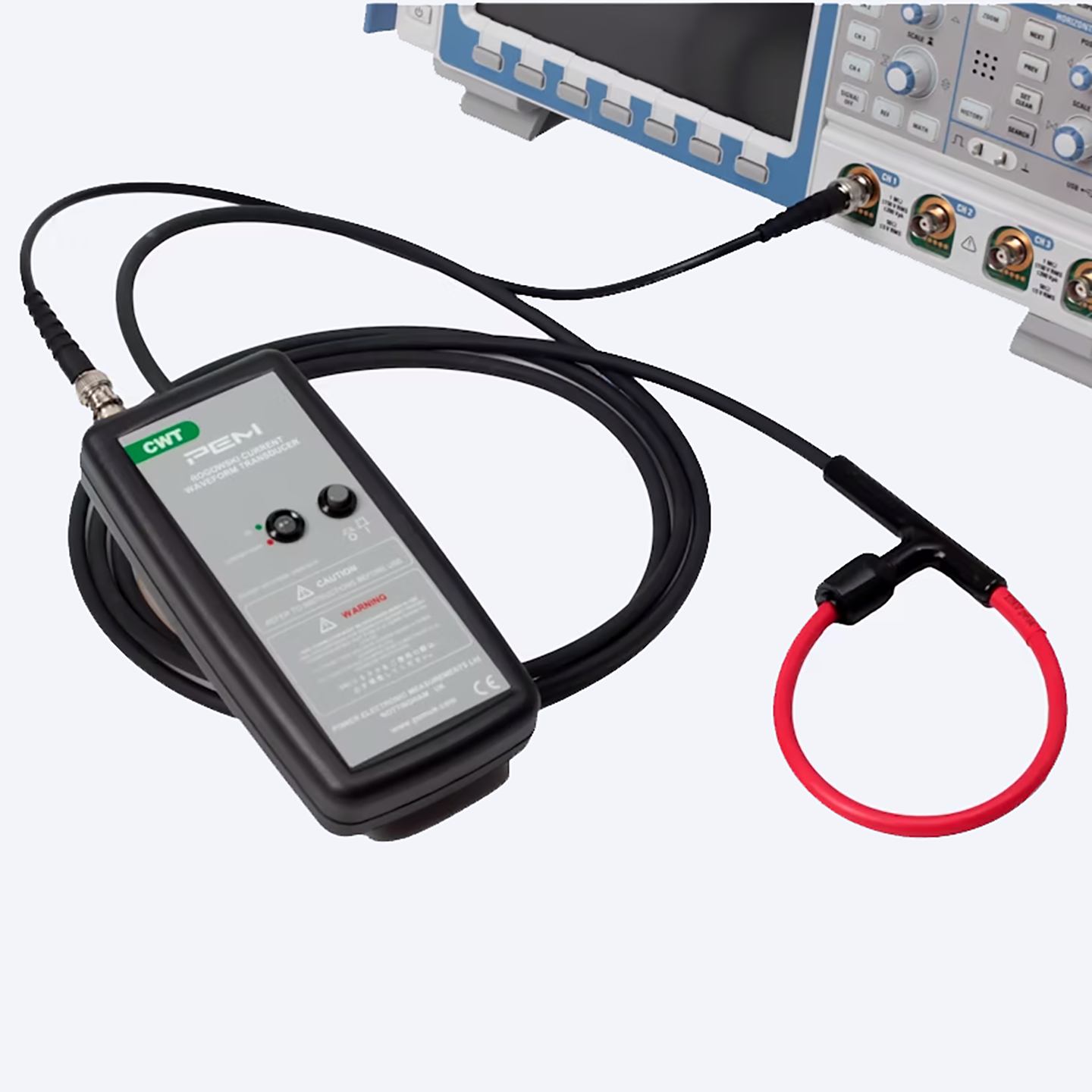

物理连接:将 CWT 罗氏线圈的输出端通过专用电缆连接至测量仪器,确保接口插到底部以避免信号不稳定。

环境排查:远离多圈线圈、MHz 级干扰源及变化速率>100V/μs 的高压信号,可通过 “空测法”(探头环空置测量环境信号)评估干扰程度。

参考地设置:确保测量仪器接地可靠,减少共模干扰对衰减比校准的影响。




三、衰减比设置四步核心流程

第一步:基于灵敏度计算初始衰减比

衰减比的核心计算公式为:

衰减比 = 1 /(探头灵敏度 × 仪器单位转换系数)

以典型场景为例:

当 PK-CWT 探头灵敏度为 1mV/A 时,1A 电流对应 1mV 电压输出。若示波器以 “V” 为单位显示,需将 1mV 转换为标准读数,衰减比设为 1000X(即 1mV × 1000X = 1V/A 对应关系)。

若灵敏度为 2mV/A,则衰减比设为 500X,确保 2mV × 500X = 1V/A 的线性对应。

第二步:仪器参数配置

进入设置界面:在示波器菜单中找到 “衰减比”“探头比例” 或 “输入设置” 选项(不同品牌仪器名称略有差异)。

输入计算值:按第一步结果录入衰减比数值,如 “1000X”“500X”,部分仪器支持直接输入灵敏度数值自动换算。

阻抗匹配:确认仪器输入阻抗设为 1MΩ(或符合探头手册要求),与衰减比设置形成适配闭环。

第三步:信号验证与校准

标准源测试:使用已知幅值的标准电流源(如 1A 直流或 50Hz 正弦电流),将导线穿过 CWT 探头环中心(避开交界处误差区),记录仪器显示值。

误差修正:若显示值与标准值偏差>±2%,需微调衰减比。例如标准 1A 显示 0.98A 时,可将 1000X 衰减比调整为 980X,直至误差符合要求。

频域特性验证:对高频信号(如上升时间<1μs 的脉冲),需结合 CWT 系列的延迟特性(如 Tc 线圈延迟、Tb 积分器延迟),通过对比参考设备数据修正衰减比。

第四步:场景化微调与固化

高频场景:测量 MHz 级电流时,若时频图出现信号衰减,可适当降低衰减比(如从 1000X 降至 800X),同时牺牲部分量程以保证高频响应。

低频场景:对<50Hz 的稳态电流,可提高衰减比以增强抗干扰能力,例如将 500X 调整为 1000X 提升信噪比。

参数固化:完成调试后保存设置方案,标注对应探头型号、灵敏度及测量场景,便于后续快速调用。


四、关键注意事项与常见问题

1. 操作禁忌

严禁在未断电时插拔探头接口,避免感应电压损坏仪器及影响衰减比校准精度。

被测导线必须穿过探头环中心,偏离中心会导致衰减比线性度下降,误差可增至 10% 以上。

2. 常见故障排查

问题现象

根源分析

解决方法

显示值持续漂移

接地不良或强磁场干扰

重新接地,远离干扰源并复测衰减比

高频信号幅值偏低

衰减比过大或电缆延迟超标

降低衰减比,更换低延迟专用电缆

读数波动超过 ±5%

探头环连接松动

重新插拔接口并确认插到底部

3. 维护与校准周期

日常使用:每 3 个月通过标准电流源验证衰减比准确性。

长期存放后:首次使用前需重新执行全流程校准,重点检查高频响应下的衰减特性。


五、典型应用场景设置案例

1. 轴承故障诊断中的电流测量

使用 CWT mini 探头测量电机轴承故障电流(含高频冲击成分):

探头参数:灵敏度 1mV/A,带宽 50kHz-1MHz

衰减比设置:1000X(基础值)→ 调试后 800X(增强高频捕捉)

验证标准:时频图中故障频率(如外圈故障频率 120Hz)清晰可辨,无幅值衰减。

2. 大功率开关电源测试

测量 IGBT 开关电流(上升时间 200ns):

探头参数:灵敏度 2mV/A,延迟 Tc=15ns

衰减比设置:500X + 延迟补偿(减去 15ns 对应幅值修正)

验证标准:与高压探头同步测量的波形幅值偏差<3%。
