变频器输出测量：差分探头是必需的吗？单端探头能否替代？​

在工业自动化与电力电子领域，变频器作为实现电机调速、节能控制的核心设备，其输出信号的精准测量对设备调试、故障排查及性能优化至关重要。然而，在测量变频器输出时，很多工程师都会面临一个关键问题：必须使用差分探头吗？单端探头能否满足需求？要解答这个问题，需从变频器输出特性、两种探头的测量原理及实际应用场景展开深入分析，才能得出科学结论。

一、先搞懂核心：变频器输出信号的 “特殊性”

要判断探头的适用性，首先需明确变频器输出信号与普通直流或工频交流信号的本质区别。变频器的核心功能是将工频交流电（如 220V/380V、50Hz）通过 “整流 - 滤波 - 逆变” 过程，转换为频率、电压可调的三相交流电，其输出信号具有三大关键特性，这些特性直接决定了测量探头的选择逻辑：

1. 输出为 “悬浮电位”，无固定接地参考

普通工频电机直接连接电网时，电网中性线（N 线）可作为稳定的接地参考点，电压测量可基于 “相线 - 接地” 的单端方式。但变频器的逆变环节采用 IGBT（绝缘栅双极型晶体管）等功率器件，其输出端（U、V、W 相）均为悬浮状态—— 既不直接接地，也无固定的电位参考点，各相线电压的参考基准是变频器内部的直流母线中点（而非大地）。这种悬浮特性使得 “相线 - 大地” 的单端测量逻辑失去了稳定的参考基准。

2. 高频谐波含量高，共模干扰严重

变频器通过 PWM（脉冲宽度调制）技术调节输出电压，输出波形并非标准正弦波，而是包含大量高频脉冲（频率通常为 kHz 至几十 kHz 级别），这些高频成分会在测量回路中产生强烈的共模干扰（即两根测量线与接地之间同时存在的干扰电压）。普通单端探头对共模干扰的抑制能力极弱，容易导致测量结果失真。

3. 电压幅值波动范围大

变频器的输出电压会根据调速需求在 0 至额定电压（如 380V）之间连续变化，且在启停、负载突变等工况下，还可能出现瞬时过电压（如 IGBT 关断时的尖峰电压）。这就要求测量探头不仅要适应宽电压范围，还需具备较高的耐压等级和抗干扰能力，避免因电压波动导致测量误差或探头损坏。

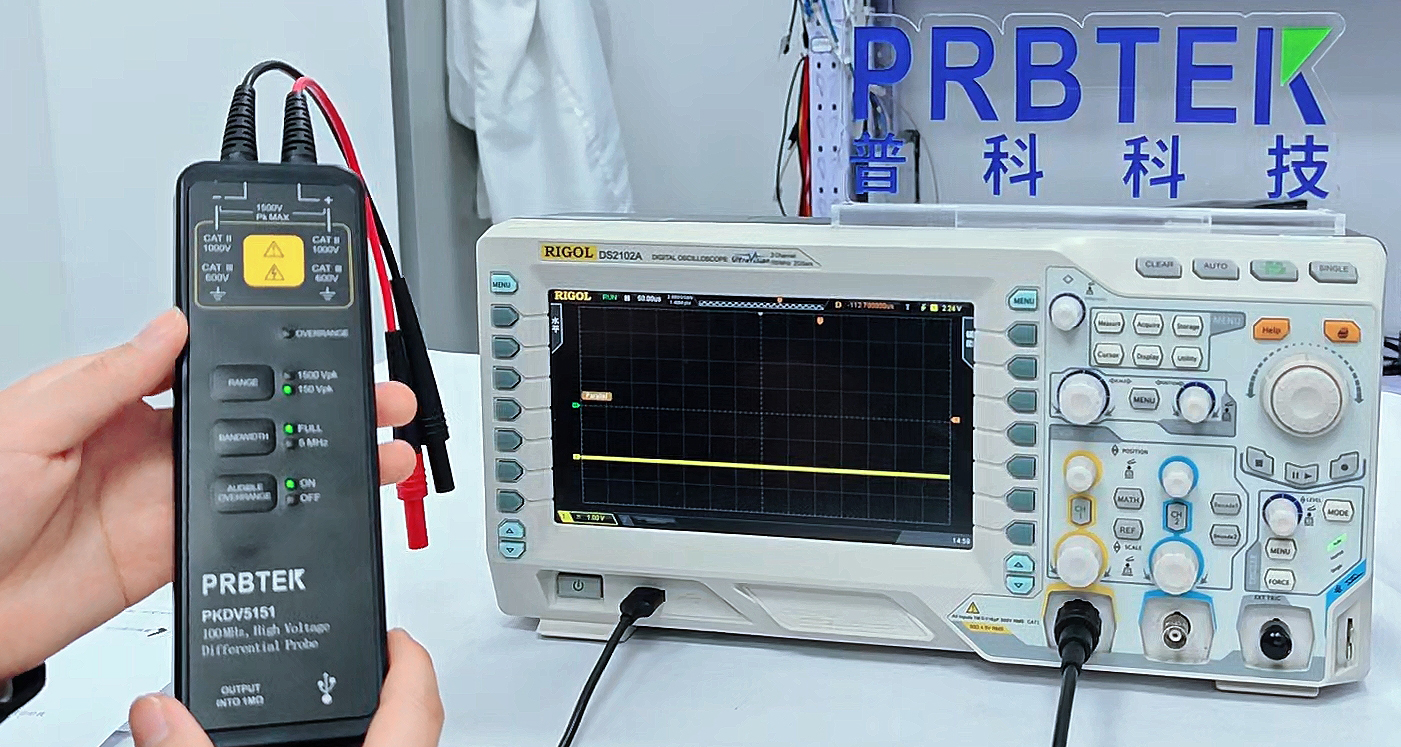

二、关键对比：差分探头与单端探头的核心差异

要判断 “能否用单端探头测变频器输出”，需先明确两种探头的测量原理、优势及局限性，具体差异可从以下四个维度展开：

三、核心结论：变频器输出测量，单端探头 “能用但不可靠”，差分探头 “推荐且必要”

结合变频器输出的特殊性与两种探头的差异，我们可以得出明确结论：单端探头在理论上可临时用于测量变频器输出的 “相线对地电压”，但测量结果极不可靠，无法满足调试、故障排查等精准测量需求；而差分探头是测量变频器输出（尤其是相电压、线电压）的推荐且必要选择，具体原因如下：

1. 单端探头的 “局限性”：测量结果失真风险高

若强行用单端探头测量变频器输出（如测 U 相对地电压），会面临三大问题：

参考电位不稳定：变频器输出端为悬浮电位，U 相对地电压的参考基准（大地）与变频器内部的基准（直流母线中点）不一致，测量值会随变频器工况（如负载变化、直流母线电压波动）大幅波动，甚至出现 “电压为负” 的异常结果，无法反映真实的输出电压。

共模干扰导致失真：变频器产生的高频共模干扰会通过单端探头的接地回路进入测量系统，导致示波器显示的波形叠加大量杂波，甚至掩盖真实的 PWM 脉冲波形，无法判断输出电压的幅值、频率及谐波含量是否正常。

安全风险：若变频器外壳未可靠接地，或输出端与大地之间存在寄生电容，单端探头的接地端可能与信号端形成回路，产生过大电流，不仅损坏探头，还可能影响变频器的正常运行，甚至引发安全事故。

因此，单端探头仅适用于 “无需精准测量” 的临时场景（如快速判断变频器是否有输出电压，而非测量具体数值），绝对不能用于调试、故障分析或性能验证等关键环节。

2. 差分探头的 “必要性”：精准测量的唯一可靠选择

差分探头之所以成为变频器输出测量的 “标配”，核心在于其能完美解决变频器输出的特殊性问题：

无需接地参考，适配悬浮电位：差分探头直接测量 U-V、V-W 等相线之间的电压差（线电压），或 U 相对直流母线中点的电压（相电压），无需依赖大地作为参考，完全适配变频器输出的悬浮特性，测量值能真实反映变频器的实际输出状态。

强抗干扰能力，确保波形真实：高共模抑制比（CMRR）能有效滤除变频器产生的高频共模干扰，示波器显示的波形能清晰呈现 PWM 脉冲的幅值、占空比、开关频率等关键参数，便于工程师判断 IGBT 是否正常工作、输出波形是否存在畸变。

宽电压范围与高安全性：主流工业级差分探头的耐压等级可达 1kV 以上，能覆盖绝大多数中低压变频器的输出电压范围；同时，差分探头的输入阻抗高（通常＞10MΩ），不会对变频器的输出回路造成负载影响，确保测量过程安全稳定。

四、实用建议：如何选择与使用差分探头测量变频器输出？

明确了差分探头的必要性后，在实际应用中还需注意以下几点，以确保测量效果：

1. 选择适配的差分探头参数

耐压等级：根据变频器的额定输出电压选择，建议预留 20%-30% 的余量（如 380V 变频器，选择耐压≥600V 的探头；690V 变频器，选择耐压≥1000V 的探头），避免瞬时过电压损坏探头。

带宽：需覆盖变频器的 PWM 开关频率（通常为 5kHz-50kHz），建议选择带宽≥100MHz 的探头（高频带宽能更好地捕捉电压尖峰等瞬时信号）。

共模抑制比（CMRR）：优先选择 CMRR＞80dB 的型号，尤其在强干扰环境（如多台变频器集中安装、附近有大功率设备）中，更高的 CMRR 能确保测量精度。

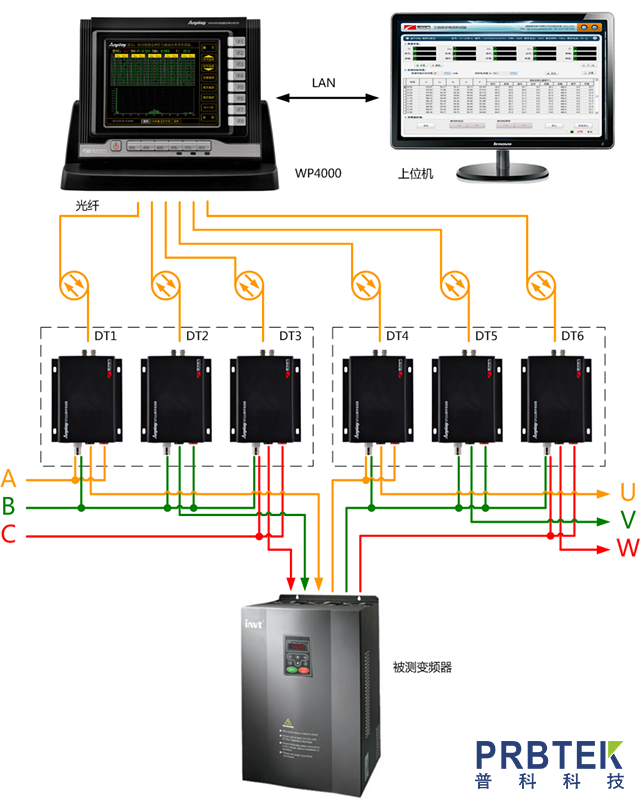

2. 正确的接线方式

测量线电压（U-V、V-W、W-U）：将差分探头的 “正输入端” 接 U 相，“负输入端” 接 V 相，无需接地，直接采集两相间的电压差；同理可测量 V-W、W-U 线电压。

测量相电压（U - 直流母线中点、V - 直流母线中点）：若需测量单相对中点电压，需先找到变频器内部的直流母线中点（部分变频器有外部测试端子），将探头正输入端接 U 相，负输入端接中点，即可测量相电压。

避免接地回路：差分探头的外壳或电源端若需接地，需确保与变频器的接地系统共地（即接在同一接地排上），避免因接地电位差产生额外干扰。

3. 辅助抗干扰措施

使用屏蔽线：差分探头的输入线建议选择带屏蔽层的线缆，并将屏蔽层单端接地（仅在探头端接地，避免两端接地形成回路），进一步减少外部干扰。

远离干扰源：测量时避免将探头线靠近变频器的功率电缆（如输入输出电缆）、接触器线圈等强干扰部件，至少保持 30cm 以上的距离，减少电磁耦合干扰。

五、总结：别让探头选错，影响变频器测量的 “准确性”

变频器输出测量的核心需求是 “精准、稳定、安全”，而单端探头因参考电位不稳定、抗干扰能力弱，无法满足这一需求；差分探头则通过差分测量原理、强共模抑制能力，完美适配变频器输出的悬浮特性与高频干扰环境，成为唯一可靠的选择。

简言之：若仅需 “粗略判断有无输出”，单端探头可临时应急；但只要涉及 “精准测量参数（幅值、频率、波形）” 或 “调试、故障排查”，差分探头就是必需的工具。选择合适的差分探头并正确使用，才能确保变频器输出测量的准确性，为设备的稳定运行与优化提供可靠的数据支撑。
