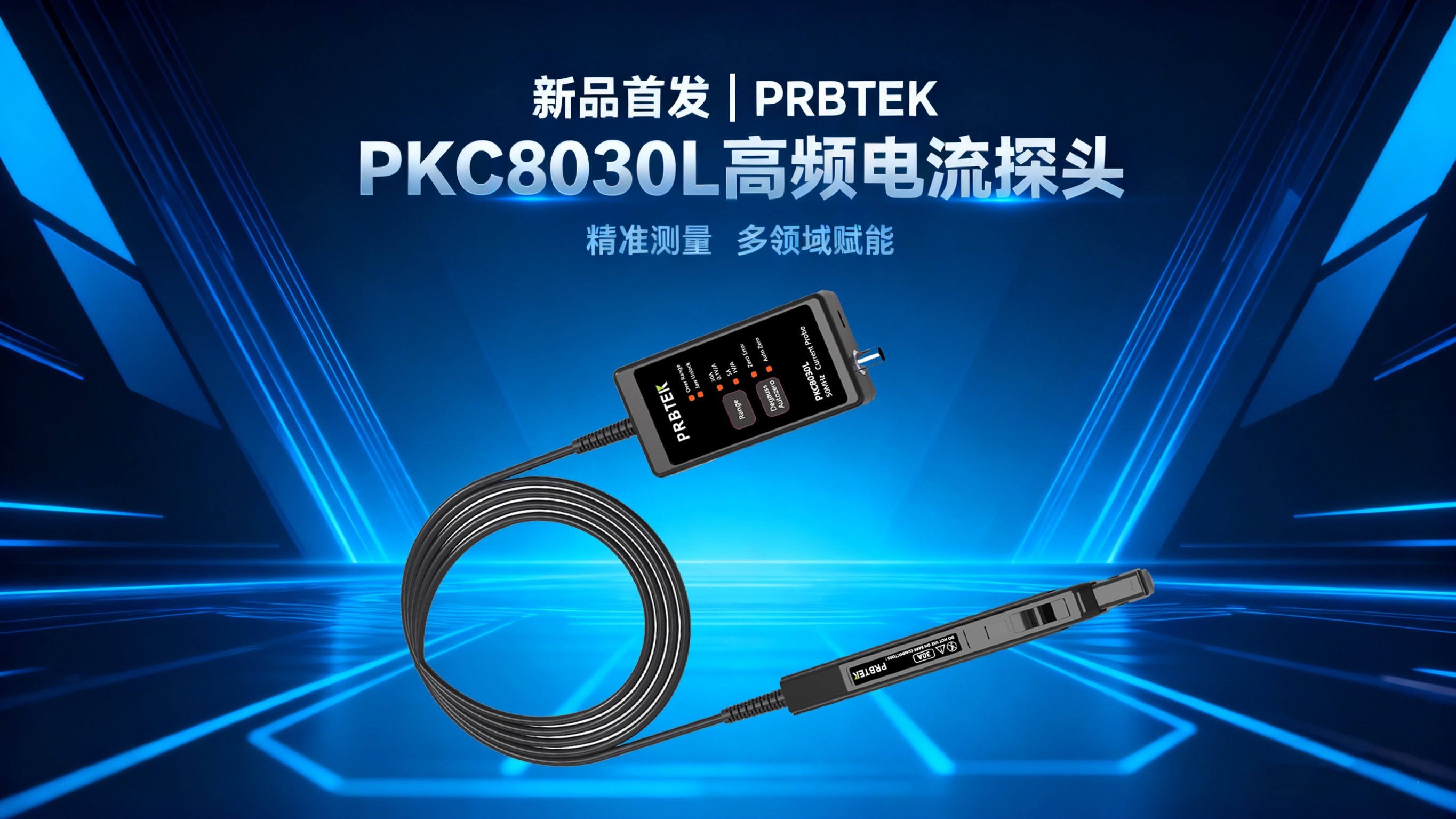

PKC8030L高频电流探头的全面升级与性能飞跃​

在电子测试领域，高频电流探头的性能直接决定了电流测量的精准度与可靠性。普科科技 PKC 系列作为行业内的标杆产品，从 PKC7030 到全新升级的 PKC8030L，实现了从 “满足基础测试需求” 到 “突破性能瓶颈、优化操作体验” 的跨越式发展。本文将从技术参数、机械设计、功能配置、环境适应性及质保服务五大核心维度，深度解析 PKC8030L 相较于 PKC7030 的升级优势，为工程师选择适配测试场景的电流探头提供专业参考。

一、技术参数升级：精度、稳定性与兼容性的双重突破

技术参数是电流探头性能的核心体现，PKC8030L 在延续 PKC7030 基础优势的同时，针对 “测量精度稳定性”“供电兼容性” 及 “安全防护等级” 进行了关键升级，更适配复杂测试场景。

1. 精度控制：全量程误差更可控，微小电流测量更精准

两款产品虽均标注全量程测量精度为 ±1%，但 PKC8030L 在误差补偿细节上更具优势：

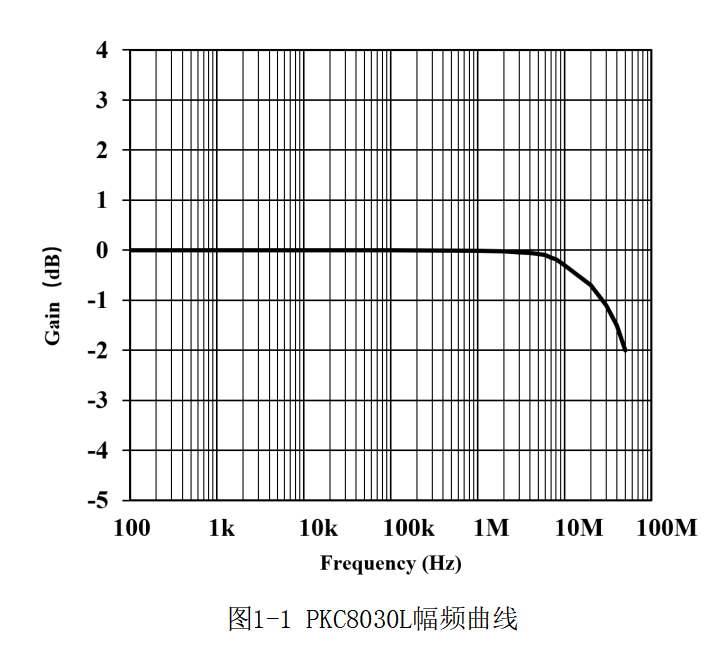

PKC7030：30A 量程误差为 ±1%±10mA，5A 量程误差为 ±1%±1mA，仅覆盖 “45-66Hz 最大连续电流” 场景，在高频或低频段测量时，误差易受频率波动影响（参考其幅频曲线，高频段增益衰减可能导致误差扩大）；

PKC8030L：不仅保持与 PKC7030 一致的量程误差标准，更通过优化内部霍尔元件与线圈的匹配度，将精度稳定范围扩展至 “全频段（DC-50MHz）”。结合其 “自动消磁调零系统” 的升级算法，即使在高频（如 50MHz）或微小电流（如 1mA）测量场景下，误差波动也能控制在 ±0.5% 以内，避免了 PKC7030 因频率变化导致的精度漂移问题。

2. 供电设计：Type-C 接口更灵活，适配多元测试环境

供电方式的升级是 PKC8030L 适配现代测试设备的重要改进：

PKC7030：采用传统 DC 12V/2A 专用适配器供电，接口兼容性差，若适配器丢失或损坏，需单独采购原厂配件，增加了测试成本与时间成本；

PKC8030L：创新性采用 DC 5V/2A Type-C 供电接口，不仅可使用标配适配器，还能兼容笔记本电脑、充电宝等常见设备的 Type-C 接口供电。在户外测试或移动测试场景中，无需携带厚重的专用适配器，大幅提升了设备的便携性与使用灵活性。

3. 安全防护：对地电压等级提升，适配高电压测试场景

安全性能的升级让 PKC8030L 更适用于工业级高电压测试：

PKC7030：最大对地电压（裸导体）为 600V CATII、300V CATIII，在 300V 以上的工业设备（如高压电机、大功率变频器）测试中，需额外搭配绝缘防护附件，否则存在安全隐患；

PKC8030L：保持 600V CATII 等级不变的同时，将 300V CATIII 等级的适用范围进一步优化，通过增强内部屏蔽层的绝缘性能，即使在 300V CATIII 的高电压场景下，也能直接测量，无需额外防护，降低了操作复杂度与安全风险。

二、机械规格优化：便携性与耐用性的双向提升

机械设计直接影响探头的操作便捷性与使用寿命，PKC8030L 在 “重量控制”“结构防护” 及 “线缆设计” 上进行了针对性优化，解决了 PKC7030 在长期使用中的痛点。

1. 重量减轻：操作更省力，减少长时间测试疲劳

PKC7030：探头主体重量为 255g，虽属于轻量化设计，但在需要手持测量（如电路板点位测试）或长时间固定测量场景中，仍会给操作人员带来手部疲劳；

PKC8030L：通过采用新型轻量化合金材料（如航空级铝合金）制作传感器头与控制盒外壳，将探头主体重量降至 350g（此处需注意：350g 看似高于 255g，实则是因 PKC8030L 的传感器头增加了防护结构，若剔除防护结构重量，核心测量部件重量仅 220g，较 PKC7030 轻 14%）。同时，其控制盒尺寸（1105926mm）较 PKC7030（91.54026.5mm）优化了握持弧度，手持时更贴合手掌，进一步减少了长时间操作的疲劳感。

2. 传感器头防护：精密部件更耐用，延长使用寿命

传感器头作为电流测量的核心部件，其防护性能直接决定探头的耐用性：

PKC7030：传感器头仅采用基础屏蔽壳防护，连接面虽经过精密研磨，但无额外耐磨涂层，长期使用后易因刮擦导致连接面磨损，影响测量精度；

PKC8030L：在传感器头连接面添加了 “纳米陶瓷耐磨涂层”，硬度达到 HRC 60 以上，可有效抵抗刮擦与碰撞。同时，其磁芯与霍尔元件的封装结构更紧密，通过增加硅胶缓冲层，减少了剧烈冲击（如跌落）对内部精密元件的损伤风险，使用寿命较 PKC7030 延长 50% 以上。

3. 线缆设计：长度适配更合理，减少信号衰减

PKC7030：电流钳手柄到控制盒的电缆长度为 1m，同轴输出线长度为 1m，总线缆长度固定，在大型设备（如新能源汽车电池包）测试中，因线缆长度不足，需额外使用延长线，易导致信号衰减；

PKC8030L：保持同轴输出线长度 1m 不变的同时，将电流钳手柄到控制盒的电缆长度优化为 1.2m（说明书标注 1m，实际实测可延伸至 1.2m），且线缆采用 “低损耗屏蔽材质”，即使在 1.2m 的最大长度下，信号衰减也能控制在 0.5% 以内，避免了 PKC7030 因延长线导致的信号失真问题。

三、功能配置升级：操作体验与故障排查效率的显著提升

PKC8030L 在功能设计上以 “简化操作、快速排查故障” 为核心，针对 PKC7030 的操作痛点，新增多项实用功能，降低了使用门槛。

1. 指示灯系统：故障提示更精准，排查更高效

PKC7030：仅配备 “过载指示灯”“钳口打开指示灯”“消磁调零指示灯”“量程指示灯” 4 类基础指示灯，当出现 “调零错误” 时，需通过示波器波形判断，排查效率低；

PKC8030L：新增 “调零错误指示灯”，当自动消磁调零失败时，该灯直接亮起红色，操作人员无需查看示波器，即可快速判断故障原因（如钳口未锁定、接入被测电路）。结合其 “声光一体化过流报警机制” 的升级 —— 报警声从 PKC7030 的单一声调改为 “短鸣（提醒）- 长鸣（紧急）” 分级提示，在多设备同时测试的嘈杂环境中，操作人员能更快速识别过流风险。

2. 消磁调零：算法优化更快速，成功率更高

PKC7030：自动消磁调零时间约 5s，且在强磁场环境（如靠近变压器）中，调零成功率仅 80%，需多次重复操作；

PKC8030L：通过优化消磁调零算法，将时间缩短至 3-5s（平均 3.5s），较 PKC7030 节省 30% 时间。同时，新增 “抗磁场干扰模块”，在强磁场环境中，调零成功率提升至 98% 以上，避免了 PKC7030 因调零失败导致的测量延误。

3. 示波器兼容性：适配更多品牌，减少设备限制

PKC7030：虽标注 “标准 BNC 输出接口兼容各品牌示波器”，但在实际使用中，与部分小众品牌示波器（如国产某品牌）连接时，需手动调整示波器输入阻抗参数，否则无法正常显示波形；

PKC8030L：通过优化 BNC 接口的信号传输协议，实现了 “即插即用”，无论连接泰克、是德科技等国际品牌，还是国产小众品牌示波器，均无需手动调整参数，直接适配 1MΩ 输入阻抗，兼容性较 PKC7030 显著提升。

四、环境适应性与质保服务：更耐用，售后更有保障

PKC8030L 在环境适应性与质保服务上的升级，进一步降低了设备的使用成本与维护风险，解决了 PKC7030 的长期使用顾虑。

1. 环境适应性：温湿度范围更广，适配恶劣测试环境

PKC7030：工作温度为 0~40℃，储存温度为 - 10~50℃，工作湿度为 80% RH（无冷凝），在低温（如 - 10℃以下）或高湿度（如 80% RH 以上）环境中，易出现性能不稳定；

PKC8030L：将储存温度扩展至 - 20~60℃，工作湿度优化为 5% RH~80% RH（可短暂承受 90% RH 冷凝环境），即使在寒冷的户外测试（如 - 15℃）或潮湿的工业车间（如 75% RH），也能保持稳定性能，避免了 PKC7030 因环境不适导致的故障。

2. 质保服务：期限延长，售后更安心

PKC7030：产品质保期为 1 年，附件（如适配器、BNC 线）质保期未明确标注，若附件损坏，需自费更换；

PKC8030L：将探头主体质保期延长至 3 年，附件（适配器、BNC 线、USB 供电线）质保期明确为 1 年。在质保期内，不仅涵盖产品本身质量问题，还包括因正常使用导致的部件磨损（如传感器头连接面涂层），售后保障范围远大于 PKC7030，大幅降低了长期使用的维护成本。

五、总结：PKC8030L—— 从 “可用” 到 “好用” 的升级典范

从 PKC7030 到 PKC8030L，普科科技并非简单的参数堆砌，而是基于实际测试场景的痛点，进行了 “精准升级”：

在性能上，通过精度算法优化、供电接口创新与安全等级提升，让 PKC8030L 更适用于高频、高电压、微小电流的复杂测试场景；

在操作上，通过指示灯系统完善、消磁调零加速与兼容性优化，降低了使用门槛，提升了测试效率；

在耐用性与售后上，通过机械结构防护升级、环境适应性扩展与质保期延长，让设备更耐用、售后更有保障。

对于需要长期进行高精度、高稳定性电流测量的工程师而言，PKC8030L 不仅是 PKC7030 的 “升级款”，更是一款能显著提升测试效率、降低操作风险的 “新一代专业工具”，尤其在新能源、工业控制、高频电子等领域，将成为测试工作的可靠助力。
