示波器差分探头信号幅值跳变：原因排查与解决指南

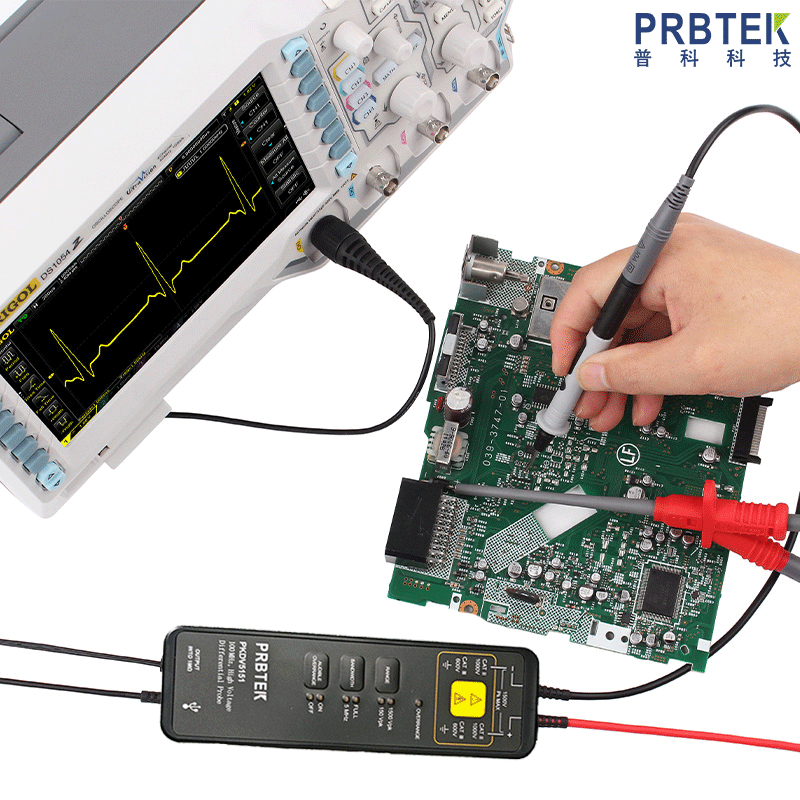

在电子测量领域，示波器差分探头凭借其抗干扰能力强、能精准捕捉差分信号的优势，被广泛应用于电源设计、高速电路测试等场景。但实际操作中，不少工程师会遇到 “测量的信号幅值一直跳变” 的问题，这不仅影响测试数据的准确性，还可能导致对电路性能的误判。本文将从硬件连接、探头性能、环境干扰、操作设置四个维度，全面拆解问题根源，并提供可落地的排查与解决方法。

一、信号幅值跳变的核心诱因：从 “连接” 到 “环境” 的四层隐患

信号幅值跳变并非单一因素导致，而是往往与 “接触可靠性”“探头状态”“外部干扰”“参数匹配” 相关。在排查前，需先明确这四类核心诱因的表现差异，避免盲目调试。

1. 硬件连接：接触不良是 “最易忽视的元凶”

差分探头的测量依赖 “探头 - 被测电路 - 示波器” 的完整通路，任何一处接触松动或连接错误，都会直接导致信号传输不稳定。常见问题包括：

探头前端连接松动：差分探头的两个输入端（+ 端与 - 端）通常采用夹子或探针设计，若夹子未夹紧被测点（如引脚氧化、夹子弹簧老化），或探针与测试点接触面积过小，会导致接触电阻忽大忽小，信号幅值随接触状态波动；

地线连接不当：差分探头虽无需像单端探头那样依赖长地线，但部分探头仍需连接参考地。若地线未接、接错位置（如接在有较大噪声的接地平面），或地线过长（超过 30cm），会引入额外的干扰信号，叠加在被测信号上导致幅值跳变；

探头与示波器接口接触问题：探头与示波器的 BNC 接口或专用接口若存在氧化、针脚变形，会导致信号传输链路的阻抗不匹配，出现 “时断时通” 的情况，反映为幅值跳变。

2. 探头自身性能：老化与参数失配是 “隐性杀手”

差分探头的核心部件（如放大器、衰减器、屏蔽层）若出现老化或参数异常，会直接影响信号测量的稳定性：

探头衰减比设置错误：不同型号的差分探头有固定衰减比（如 10:1、100:1），若示波器端设置的衰减比与探头实际衰减比不匹配（如探头是 100:1，示波器却设为 10:1），会导致测量结果计算错误，看似幅值跳变，实则是 “显示值与实际值不匹配” 的误判；

探头带宽不足或老化：若探头带宽低于被测信号的最高频率（如测量 100MHz 的信号，却用 50MHz 带宽的探头），会导致高频成分被滤除，信号波形失真，幅值随频率波动而跳变；此外，探头使用年限过长（超过 5 年），内部放大器的增益稳定性下降，也会导致幅值测量精度漂移；

共模抑制比（CMRR）下降：差分探头的核心优势是抑制共模干扰（如电源噪声），若 CMRR 下降（如探头屏蔽层破损、内部差分电路失衡），共模信号会转化为差模信号被测量，导致被测信号中叠加大量干扰，幅值随共模噪声波动而跳变。

3. 环境干扰：电磁噪声是 “无形的干扰源”

电子测量环境中的电磁干扰（EMI）会通过空间耦合或传导方式侵入测量链路，导致信号幅值跳变。常见干扰源包括：

空间电磁干扰：测试环境附近有大功率设备（如变频器、电机、微波炉），其产生的高频电磁场会通过探头的引线或屏蔽层耦合到信号中，导致幅值出现不规则跳变；

接地环路干扰：若示波器、被测设备、探头的接地端不在同一电位（如示波器接实验室接地，被测设备接设备柜接地，两地之间有电位差），会形成接地环路，产生环路电流，干扰被测信号；

线缆干扰：探头的输入线若未固定，随风飘动或与其他信号线（如电源线、时钟线）平行敷设，会通过电容耦合或电感耦合引入干扰，导致幅值跳变。

4. 操作与设置：参数误设是 “人为的失误点”

除硬件与环境因素外，工程师的操作习惯和示波器参数设置错误，也可能导致信号幅值跳变：

触发方式与触发电平设置不当：若示波器采用 “自动触发” 模式，且触发电平低于噪声幅值，会导致示波器随机捕获噪声信号，看似幅值跳变；若触发源选错（如选了 “CH2” 却测量 “CH1” 的信号），也会导致触发不稳定；

时基与垂直灵敏度设置不合理：时基设置过慢（如测量高频信号却用时基 10ms/div），会导致屏幕上显示的波形过于密集，幅值变化难以观察，误判为跳变；垂直灵敏度设置过高（如测量 5V 信号却用 100mV/div），会放大噪声信号，导致幅值波动被夸大；

未进行探头校准：多数示波器支持探头校准功能（如通过校准信号源校准探头增益和偏移），若长期未校准（超过 3 个月），探头的测量误差会累积，导致幅值测量值漂移。

二、分步排查与解决：从 “快速验证” 到 “深度调试”

当遇到信号幅值跳变时，无需盲目更换设备，可按照 “先简单后复杂、先硬件后软件、先排除干扰后校准” 的原则分步排查，高效定位问题。

第一步：快速验证连接与设置，排除 “低级失误”

检查探头连接：

重新夹紧探头的 + 端、- 端与被测点，用酒精擦拭测试点（去除氧化层），确保接触紧密；

检查地线连接：若探头需接参考地，将地线夹子接在被测设备的 “干净地”（如电源地、信号地，而非机壳地），且地线长度控制在 10cm 以内；

重新插拔探头与示波器的接口，检查接口内是否有灰尘或氧化，可用棉签蘸酒精清洁。

核对探头参数设置：

查看探头铭牌，确认衰减比（如 “100:1”），在示波器的 “通道设置” 中选择对应的衰减比；

若示波器支持 “探头自动识别”（如泰克、是德科技的部分型号），开启该功能，避免手动设置错误；

切换示波器的 “耦合方式”：若被测信号包含直流成分，选择 “DC 耦合”；若只需测量交流成分，选择 “AC 耦合”（可滤除直流偏移带来的干扰）。

验证触发设置：

将触发模式从 “自动” 改为 “正常”，调整触发电平至被测信号的幅值范围内（如测量 2V 峰峰值信号，触发电平设为 0V）；

确认触发源与测量通道一致（如测量 “CH1”，触发源选 “CH1”），避免跨通道触发导致的不稳定。

第二步：排查环境干扰，隔绝 “外部影响”

远离干扰源：

将示波器、被测设备、探头移至远离大功率设备（如变频器、电机）的区域，或使用金属屏蔽罩覆盖被测电路（减少空间耦合干扰）；

若测试环境存在强电磁干扰（如射频实验室），可使用带屏蔽层的差分探头（如 Tektronix P5205A），并将探头线缆穿过金属波纹管接地。

消除接地环路：

将示波器、被测设备、探头的接地端连接到同一接地排（确保接地电位一致），或使用 “隔离变压器” 给示波器供电（切断接地环路）；

若被测设备无法接地，可使用 “浮地测量” 模式（部分高端示波器支持），或在探头地与被测设备地之间串联一个小电容（1nF~10nF，需注意安全）。

固定线缆与布线：

用扎带固定探头的输入线，避免线缆随风飘动；

让探头线缆与电源线、时钟线等干扰线缆保持至少 10cm 的距离，避免平行敷设（可交叉敷设，减少耦合）。

第三步：校准探头性能，排除 “硬件老化”

进行探头校准：

利用示波器自带的校准信号源（通常为 1kHz、3V 峰峰值的方波信号），进入示波器的 “探头校准” 菜单，按照提示完成增益校准和偏移校准；

若校准后幅值仍跳变，可更换另一根同型号的差分探头进行对比测试：若新探头测量稳定，则说明原探头老化或损坏，需维修或更换。

检查探头带宽与 CMRR：

测量已知频率和幅值的标准信号（如信号发生器输出的 10MHz、5V 峰峰值正弦波），对比探头测量值与信号发生器设定值：若偏差超过 5%，说明探头带宽不足或增益失准；

测试 CMRR：将探头的 + 端和 - 端同时接同一信号源（共模信号），若示波器显示的幅值超过 100mV（假设输入共模信号为 5V），说明 CMRR 下降，探头屏蔽层或内部电路存在问题。

第四步：深度调试电路，排除 “被测信号本身问题”

若上述排查均无问题，需考虑 “被测信号本身就是不稳定的”，而非探头或测量链路的问题：

用万用表测量被测点的直流电压（若信号包含直流成分），观察电压是否稳定：若万用表显示值也跳变，说明被测电路本身存在问题（如电源纹波过大、电路自激振荡）；

检查被测电路的供电：若供电电源输出电压波动（如线性电源滤波电容失效），会导致电路输出信号幅值跳变，需先修复被测电路的供电问题。

三、长期预防：从 “被动排查” 到 “主动维护”

为避免后续再次出现信号幅值跳变问题，需建立 “探头维护 + 环境管理 + 操作规范” 的长期预防机制：

定期维护探头：每 3 个月对探头进行一次校准（使用示波器校准信号源）；每 1 年进行一次专业检测（如委托第三方机构测试带宽、CMRR）；避免探头跌落、拉扯线缆，存放时放入专用包装盒（防止屏蔽层损坏）。

优化测量环境：在测试区域划分 “干扰隔离区”，将大功率设备与测量设备分开摆放；使用接地排统一接地，确保所有设备接地电位一致；对敏感测试（如高速信号测量），采用屏蔽室或屏蔽帐篷。

规范操作流程：制定《差分探头使用手册》，明确探头衰减比设置、地线连接、触发设置的标准步骤；新员工上岗前进行操作培训，避免因参数误设导致的测量误差。

结语

示波器差分探头信号幅值跳变，本质是 “测量链路可靠性”“探头性能”“环境干扰” 三者共同作用的结果。排查时需避开 “只关注硬件、忽视设置”“只排查探头、忽视环境” 的误区，通过 “连接验证→干扰排除→性能校准→电路检查” 的分步流程，精准定位问题。而长期来看，建立完善的维护与操作规范，才是避免此类问题反复出现的关键 —— 毕竟，稳定的测量数据，不仅依赖优质的设备，更依赖严谨的测试习惯。
